Замена аккумулятора на гарнитуре HTC Vive XR Elite

Перед началом этого ремонта разрядите аккумуляторы в вашей гарнитуре ниже 25%. Заряженный аккумулятор может протекать опасные химикаты или загореться при повреждении.

Игра в Half Life: Alyx поможет!

Гарнитура Vive XR Elite оснащена датчиком приближения, который переводит гарнитуру в режим ожидания для экономии заряда, когда она не используется. Чтобы быстрее разрядить аккумулятор, вам нужно будет использовать гарнитуру.

Отключите кабель питания USB-C.

Нажмите кнопку освобождения на правом отсеке для аккумулятора.

Вытяните отсек для аккумулятора из правого слота, чтобы отключить его.

Повторите предыдущий шаг для левого слота.

Отделите гарнитуру от отсека для аккумулятора.

Лицевой уплотнитель прикреплён к гарнитуре с помощью двух магнитов. Вы почувствуете притяжение магнитов, когда будете его снимать.

Возьмите за середину лицевой уплотнитель и потяните назад, чтобы снять его.

Используйте пинцет, чтобы удалить шесть крышек болтов с правого отдела.

Используйте отвертку Torx T5, чтобы удалить шесть болтов длиной 4.9 мм, фиксирующих две половинки правого отдела.

Используйте отвертку Torx T5, чтобы удалить два болта длиной 3.5 мм, фиксирующих крышку правой петли.

Вставьте плоский конец лопатки в зазор между внешней и внутренней крышками правой петли.

Проведите лопаткой вдоль зазора, чтобы отделить защелки, фиксирующие внешнюю крышку петли.

Снимите внешнюю крышку петли.

Вставьте плоский конец лопатки в зазор между внешним и внутренним отделом.

Проведите лопаткой вдоль зазора, чтобы отделить защелки, фиксирующие внешний отдел.

Выдвиньте верхнюю часть внешнего отдела из его слота в петле.

Динамик слегка приклеен к внешнему отделу.

Поверните внешний отдел к себе, чтобы получить доступ к динамику.

Вставьте плоский конец лопатки под динамик, чтобы отделить его от клея.

Во время сборки, если клей для динамика не липкий, используйте двусторонний скотч, чтобы повторно приклеить динамик к внешнему отделу.

Снимите внешний отдел с USB-C кабеля и удалите его.

Вытяните внутренний отдел из его слота в петле и удалите его.

Используйте пинцет, чтобы отогнуть черную ленту, закрывающую один из винтов внутренней крышки петли.

Используйте отвертку Torx T5, чтобы удалить два винта, крепящих внутреннюю крышку петли:

Один винт длиной 3.1 мм

Один винт длиной 4.9 мм

Поверните внутреннюю крышку петли из паза в рамке.

Снимите внутреннюю крышку петли с USB-C и кабелей динамика и удалите её.

Используйте пинцет, чтобы удалить шесть крышек болтов с левого отдела.

Используйте отвертку Torx T5, чтобы удалить шесть винтов длиной 4.9 мм, крепящих две половинки левого отдела.

Используйте отвертку Torx T5, чтобы удалить два винта длиной 3.5 мм, крепящих крышку левой петли.

Вставьте плоский конец лопатки в зазор между левыми внешней и внутренней крышками петли.

Проведите лопаткой вдоль зазора, чтобы разъединить защелки, удерживающие внешнюю крышку петли.

Снимите внешнюю крышку петли.

Вытяните левую дужку из паза в петле.

Не пытайтесь полностью снять её, так как она всё ещё соединена кабелем.

Вставьте плоский конец лопатки в зазор между внешней и внутренней дужками.

Проведите лопаткой вдоль зазора, чтобы разъединить пластиковые защелки, удерживающие внешнюю дужку.

Снимите внешнюю дужку с внутренней половины, чтобы полностью освободить её пластиковые защелки.

Динамик слегка приклеен к внешней дужке.

Вставьте плоский конец лопатки под динамик, чтобы отделить его от клея.

Положите динамик рядом с гарнитурой перед продолжением.

Во время сборки, если клей под динамиком не липкий, используйте ленту Tesa 61395 для повторного приклеивания динамика к внешней дужке.

Используйте пинцет, чтобы отогнуть черную ленту, покрывающую один из винтов внутренней крышки петли.

Используйте отвертку Torx T5 для снятия двух винтов, удерживающих внутреннюю крышку петли:

Один винт длиной 3,5 мм

Один винт длиной 4,9 мм

Не снимайте полностью внутреннюю крышку петли, так как она соединена кабелем кнопки громкости.

Поверните внутреннюю крышку, чтобы освободить её от паза в корпусе.

Пока держите крышку, дайте ей свисать на кабеле кнопки громкости.

Используйте отвертку Torx T5 для снятия 12 винтов, удерживающих лицевую панель:

Шесть винтов длиной 3,5 мм

Четыре винта длиной 4,9 мм

Два винта длиной 6,5 мм

Существует два магнита в верхних углах лицевой панели. При снятии соседних винтов они могут прилипнуть к ним.

Вставьте плоский конец лопатки в зазор между рамой и нижним правым углом лицевой крышки.

Приподнимите лопатку, чтобы освободить защелки, удерживающие лицевую крышку.

Повторите процесс приподнимания для средней и нижней левой частей лицевой крышки.

Не снимайте лицевую крышку полностью, так как она соединена кабелем датчика приближения.

Приподнимите лицевую крышку и поверните её над верхней частью корпуса.

Положите лицевую крышку лицом вверх перед продолжением.

Используйте отвертку Torx T5 для снятия двух винтов длиной 3,3 мм, удерживающих кабель датчика приближения.

Снимите лицевую панель.

Вытяните две линзы наружу, чтобы они были как можно дальше друг от друга.

Используйте отвертку Torx T5 для снятия четырех винтов, удерживающих сборку линз:

Три винта длиной 4,9 мм

Один винт длиной 3,3 мм

Кронштейны винтов закреплены защелками и клеем.

Используйте пинцет, чтобы снять левый кронштейн винта с его крепления в корпусе.

Для этого может потребоваться небольшое усилие. Будьте осторожны, чтобы не поцарапать окружающие компоненты.

Повторите этот процесс для правого кронштейна.

Во время сборки используйте пинцет для выравнивания кронштейнов на их креплениях. Нажмите плоским концом лопатки, чтобы зацепить и приклеить защелки обратно.

Приподнимите нижнюю часть сборки линз, чтобы отделить нижние направляющие от их пазов в корпусе.

Вытяните сборку линз вверх, чтобы отделить верхние направляющие от их пазов в корпусе.

Поверните сборку линз так, чтобы она стояла вертикально с открытыми разъемами кабеля.

Используйте отвертку Torx T5 для снятия четырех винтов длиной 3,4 мм, удерживающих кабели сборки линз.

Используйте плоский конец лопатки, чтобы приподнять и отключить разъем кабеля модуля объектива.

Повторите эту процедуру для другого разъема.

Чтобы восстановить жесткие разъемы типа, как этот, аккуратно выровняйте и нажмите на одну сторону, пока он не зафиксируется на месте, затем повторите на другой стороне. Не нажимайте на середину. Если разъем неправильно выровнен, контакты могут погнуться, что приведет к постоянному повреждению.

Поднимите и снимите модуль объектива.

Следующие четыре шага демонстрируют, как закрепить модуль объектива в рамке во время сборки.

Чтобы модуль объектива правильно лег в рамке, он должен совпадать с штырьком в слайдере ИПД (межзрачкового расстояния).

Перед повторной установкой модуля объектива сдвиньте слайдер ИПД в крайнее правое положение.

Выдвиньте модуль объектива наружу, пока его пластиковые зажимы не окажутся близко к краю верхних рельсов.

Возможно, вам потребуется подталкивать и тянуть верхний рельс, чтобы он лежал ровно по отношению к пластиковым зажимам.

Нажмите нижние рельсы внутрь так далеко, как они могут зайти.

Чтобы закрепить модуль объектива в раме:

Вставьте верхний левый рельс в его слот.

Выровняйте остальные рельсы.

Нажмите модуль объектива на место, убедившись, что центральный штырек выровнен.

Используйте пинцет, чтобы снять черную ленту, закрывающую разъем датчика приближения.

Снимите желтую ленту, закрывающую разъем датчика приближения.

Используйте конец лопатки, чтобы приподнятьlocking flap на разъеме типа ZIF датчика приближения.

Используйте пинцет, чтобы вытащить кабель датчика приближения из его слота на материнской плате.

Удалите датчик приближения.

Снимите желтую ленту, закрывающую кабель датчика движения.

Используйте отвертку Torx T5, чтобы снять два винта длиной 3,4 мм, securing the motion sensor.

Не пытайтесь полностью снять датчик движения, так как он все еще подключен кабелем.

Приподнимите датчик движения с его штырьков в раме.

Переверните датчик движения и положите его на рамку перед продолжением.

Снимите желтую ленту, закрывающую разъем кабеля датчика движения.

Используйте конец лопатки, чтобы приподнятьlocking flap на разъеме типа ZIF датчика движения.

Используйте пинцет, чтобы вытащить разъем кабеля датчика движения из его слота.

Удалите датчик движения.

Используйте пинцет, чтобы вытащить разъем правого динамика из его гнезда.

Если у вас возникли трудности, попробуйте покачать разъем из стороны в сторону, чтобы помочь его освободить.

Удалите правый динамик.

Используйте пинцет, чтобы вытащить разъем левого динамика из его гнезда.

Если у вас возникли трудности, попробуйте покачать разъем из стороны в сторону, чтобы помочь его освободить.

Удалите левый динамик.

Шлейф кнопки громкости слегка приклеен к левой внутренней крышке шарнира.

Вставьте один конец ваших пинцетов между шлейфом кнопки громкости и крышкой шарнира.

Отцепите от крышки шарнира, чтобы отделить клей.

Используйте пинцеты, чтобы вытащить шлейф кнопки громкости из его слота в крышке шарнира.

Используйте один конец ваших пинцетов, чтобы приподнять и отсоединить шлейф нижней левой антенны.

Во время сборки их может быть сложно снова подключить. Держите разъем на месте над его гнездом и нажмите вниз плоским концом лопатки. Разъем должен защелкнуться на месте.

Используйте пинцеты, чтобы вывести шлейф нижней левой антенны из его слота в кронштейне датчика движения.

Используйте отвертку Torx T5 для удаления двух винтов длиной 4,9 мм, которые крепят кронштейн датчика движения.

Приподнимите датчик движения с его штырей на материнской плате.

Удалите кронштейн датчика движения.

Используйте пинцеты, чтобы отогнуть серуюConductive ленту, закрывающую разъем ZIF камеры с левой стороны.

Используйте пинцеты, чтобы удалить черную ленту, закрывающую разъем ZIF камеры с левой стороны.

Используйте плоский конец лопатки, чтобы приподнять блокирующий флажок на разъеме ZIF камеры с левой стороны.

Используйте пинцеты, чтобы вытащить разъем шлейфа камеры с левой стороны из его слота на материнской плате.

Используйте пинцеты, чтобы отогнуть серуюConductive ленту, закрывающую разъем ZIF в камере отслеживания слева.

Используйте пинцеты, чтобы удалить черную ленту, закрывающую разъем ZIF в камере отслеживания слева.

Используйте лопатку, чтобы приподнять блокирующий флажок на разъеме ZIF в камере отслеживания слева.

Используйте пинцеты, чтобы вытащить разъем шлейфа камеры отслеживания слева из его слота на материнской плате.

Используйте один конец ваших пинцетов, чтобы приподнять и отключить верхний левый белый шлейф антенны.

Повторите для верхнего правого черного шлейфа антенны.

Используйте пинцеты, чтобы отогнуть серуюConductive ленту, закрывающую разъем ZIF камеры прохода.

Используйте пинцеты, чтобы удалить черную ленту, закрывающую разъем ZIF камеры прохода.

Используйте лопатку, чтобы приподнять блокирующий флажок на разъеме ZIF камеры прохода.

Используйте пинцеты, чтобы вытащить разъем шлейфа камеры прохода из его слота на материнской плате.

Используйте пинцеты, чтобы удалить желтую ленту, закрывающую разъем ZIF шлейфа микрофона.

Используйте кончик лопатки, чтобы приподнять блокирующий флажок на разъеме ZIF микрофона.

Используйте пинцеты, чтобы вытащить разъем шлейфа микрофона из его слота на материнской плате.

Используйте пинцеты, чтобы вытащить разъем шлейфа датчика глубины из его слота на материнской плате.

Используйте пинцет, чтобы отогнуть серую проводящую ленту, покрывающую ZIF-разъем правой камеры отслеживания.

Используйте пинцет, чтобы удалить черную ленту, закрывающую ZIF-разъем правой камеры отслеживания.

Используйте лопатку, чтобы поднять запирающий язычок на ZIF-разъеме правой камеры отслеживания.

Используйте пинцет, чтобы вытащить разъем кабеля правой камеры отслеживания из его гнезда.

Используйте пинцет, чтобы отогнуть серую проводящую ленту, покрывающую ZIF-разъем правой боковой камеры.

Используйте пинцет, чтобы удалить черную ленту, закрывающую ZIF-разъем правой боковой камеры.

Используйте лопатку, чтобы поднять запирающий язычок на ZIF-разъеме правой боковой камеры.

Используйте пинцет, чтобы вытащить разъем кабеля правой боковой камеры из его гнезда.

Используйте отвертку Torx T5, чтобы удалить два винта длиной 4,9 мм, удерживающие рамку материнской платы.

Используйте ленту с легким клеем, такую как малярная лента, чтобы удерживать кабели левой и правой стороны подальше от материнской платы.

Кабели возле верхнего края должны иметь свободное пространство, чтобы материнская плата правильно укладывалась в рамку. Избегайте тугой фиксации ленты — или вообще не используйте ленту.

Поднимите кнопку питания из ее гнезда в рамке.

Не удаляйте кнопку полностью, поскольку она все еще прикреплена кабелем.

Нажмите на правый нижний угол материнской платы, чтобы ее край оказался под слайдером IPD.

Давя на материнскую плату, выдвиньте слайдер IPD из его гнезда в рамке.

Удалите слайдер IPD.

Схватите порт USB-C одной рукой, а правую сторону рамки другой.

Тяните рамку наружу, поднимая сборку материнской платы, пока она не выйдет из гнезда рядом с правой боковой камерой.

Используйте лопатку, чтобы приподнять сборку материнской платы, пока ее правая сторона полностью не освободится от рамки.

Тяните правую сторону сборки материнской платы к нижнему краю устройства, чтобы отделить ее от рамки.

Удалите сборку материнской платы.

Во время сборки убедитесь, что кабели остаются над сборкой материнской платы при ее повторной установке.

Переверните сборку материнской платы так, чтобы вентилятор оказался сверху.

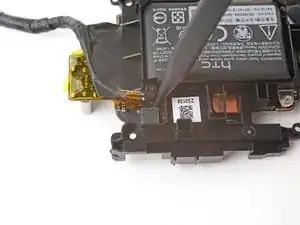

Используйте кончик лопатки, чтобы приподнять и отключить разъем батареи гарнитуры.

Батарея слегка приклеена к рамке материнской платы.

Будьте осторожны, чтобы не проколоть или согнуть батарею — она может протечь опасные химикаты и/или загореться.

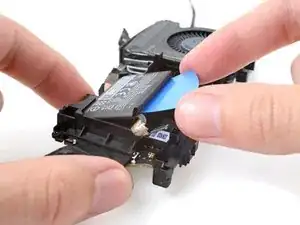

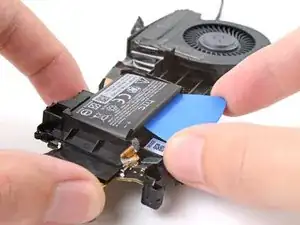

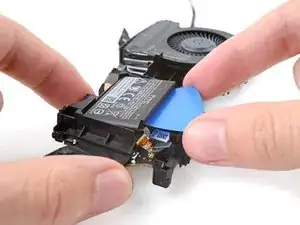

Подпрыгните под батарею с помощью открывающего приспособления.

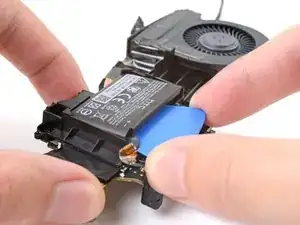

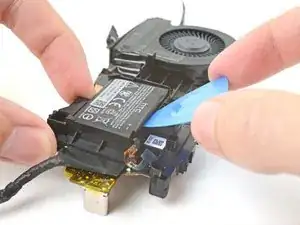

Проведите открывающим инструментом взад и вперед, чтобы отделить клей, фиксирующий батарею.

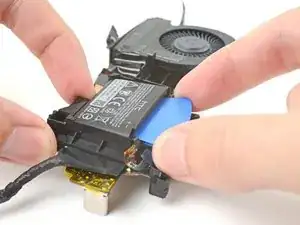

Поднимите открывающий инструмент, чтобы отделить батарею от рамки материнской платы.

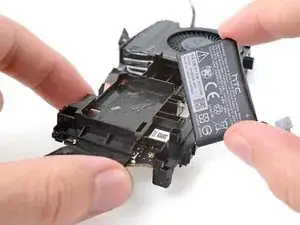

Удалите батарею.
