Замена индикатора питания (LED) в батарейном отсеке HTC Vive XR Elite

Перед началом ремонта разрядите батареи в гарнитуре ниже 25%. Заряженная батарея может протечь опасные химикаты или загореться при повреждении.

Запуск игры Half Life: Alyx поможет в этом!

Vive XR Elite оснащена датчиком приближения, который переводит гарнитуру в режим ожидания для экономии заряда, когда она не используется. Чтобы быстрее разрядить батарею, вам нужно пользоваться гарнитурой.

Отключите кабель питания USB-C.

Нажмите кнопку разблокировки в правом слоте для батарейного отсека на дужке.

Оттяните батарейный отсек от правого слота дужки, чтобы отсоединить его.

Повторите предыдущий шаг для левого слота дужки.

Разъедините гарнитуру и батарейный отсек.

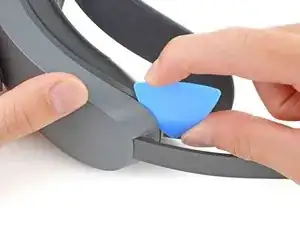

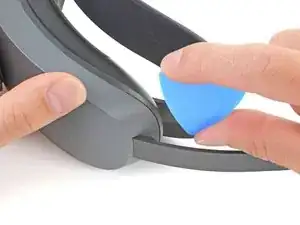

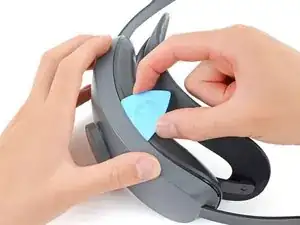

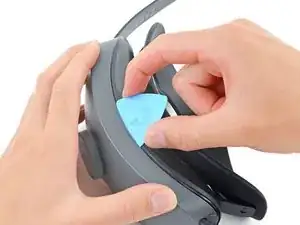

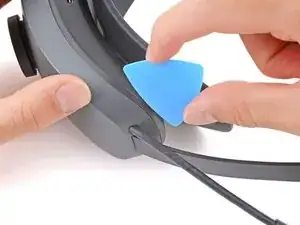

Вставьте длинный край пластиковой лопатки для вскрытия в зазор между двумя половинами батарейного отсека, рядом с кабелем USB-C.

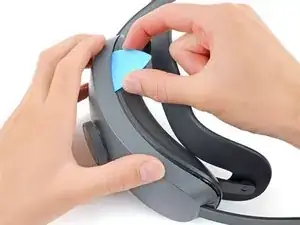

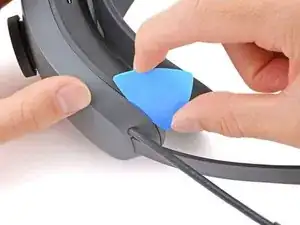

Проведите лопаткой вдоль верхнего края батарейного отсека, чтобы освободить его пластиковые защёлки.

Переверните батарейный отсек.

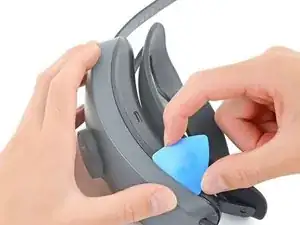

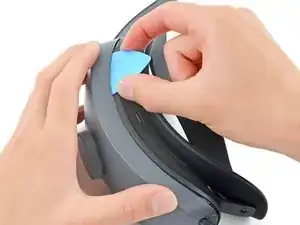

Вставьте длинный край лопатки для вскрытия в зазор между двумя половинами батарейного отсека.

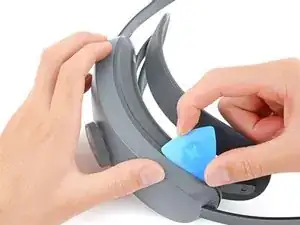

Проведите лопаткой вдоль нижнего края батарейного отсека, чтобы освободить его пластиковые защёлки.

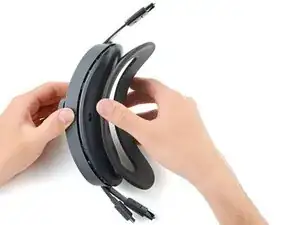

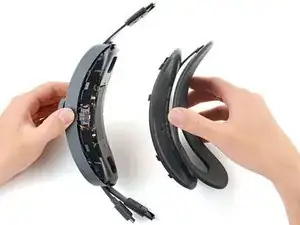

Разделите две половины батарейного отсека, чтобы полностью их разъединить.

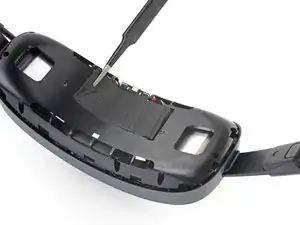

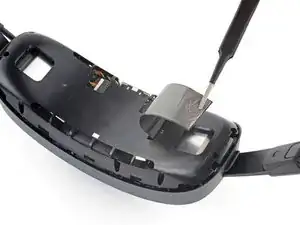

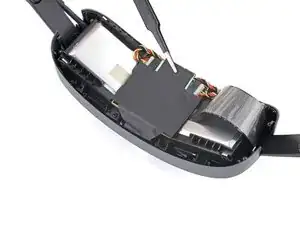

Используйте пинцет, чтобы отогнуть графитовую теплопроводящую ленту, покрывающую внутреннюю пластиковую рамку.

Если лента немного порвётся, не беспокойтесь. При сборке верните её на место так, как будто она всё ещё целая.

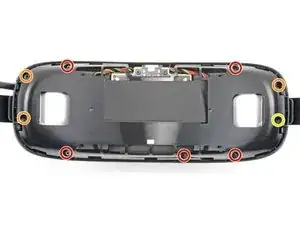

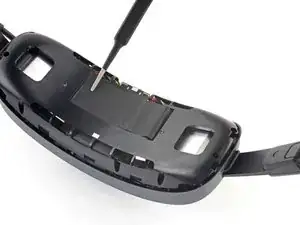

Отверткой Torx T5 отвинтите девять винтов, фиксирующих внутреннюю пластиковую рамку:

Пять винтов длиной 11.8 мм

Три винта длиной 5.6 мм

Один винт длиной 5.6 мм

Этот винт покрыт кусочком чёрной пластиковый ленты. Используйте пинцет, чтобы снять её перед откручиванием.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно туда, откуда был снят.

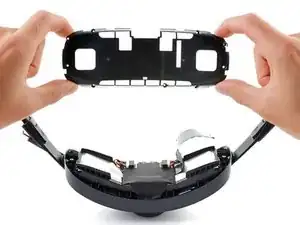

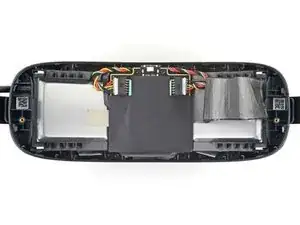

Снимите внутреннюю пластиковую рамку, убедившись, что графитовая теплопроводящая лента пропущена через неё.

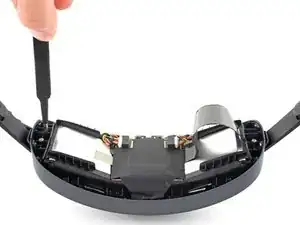

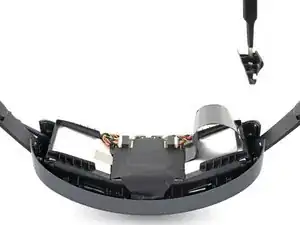

Отверткой Torx T5 отвинтите два винта длиной 5.6 мм, фиксирующих зажимы наголовья.

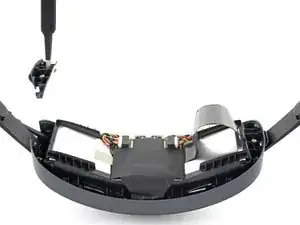

Используйте пинцет, чтобы снять левый и правый зажимы наголовья.

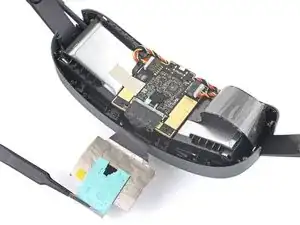

Пинцетом или пальцами отогните теплопроводящую прокладку, покрывающую плату батареи.

Работайте медленно, чтобы не порвать прокладку.

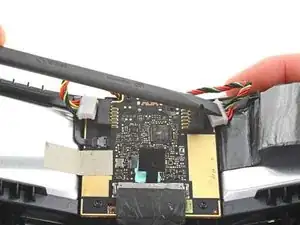

Плоским концом медиатора (лопатки) выдвиньте разъёмы соединителей левых и правых аккумуляторных ячеек из их гнёзд.

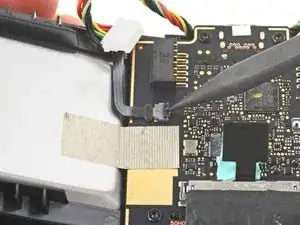

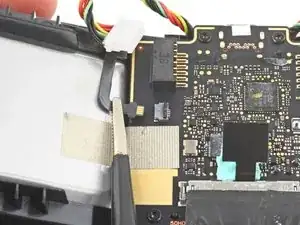

Острой частью лопатки поднимите фиксаторы на ZIF-разъёме питания индикатора LED.

Пинцетом или пальцами отключите кабель питания индикатора LED.

При сборке вставьте кабель в разъём и закройте фиксатор. Если кабель застревает, аккуратно выньте его и выровняйте перед повторной попыткой.

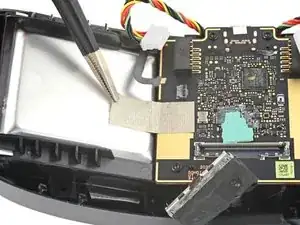

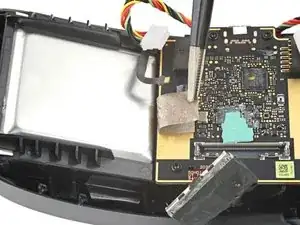

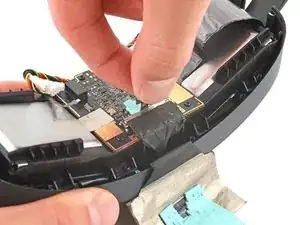

Используйте пинцет или пальцы, чтобы отлепить проводящую ленту от переднего металлического кожуха аккумулятора.

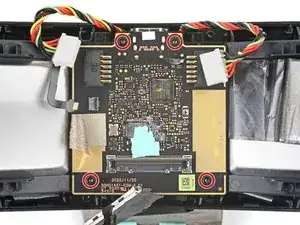

Используйте отвертку Torx T5, чтобы выкрутить четыре винта длиной 4.1 мм, фиксирующие плату аккумулятора.

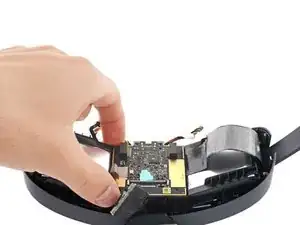

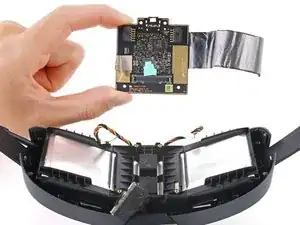

Снимите плату аккумулятора.

Используйте отвертку Torx T5, чтобы выкрутить три винта, фиксирующие передний металлический кожух аккумулятора:

Два винта длиной 11.8 мм

Один винт длиной 4.8 мм

Сдвиньте USB‑C кабель питания влево, чтобы отщелкнуть его.

Снимите передний металлический кожух аккумулятора.

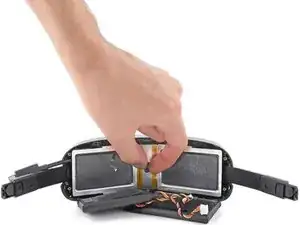

Установите корзину аккумулятора в вертикальное положение, чтобы элементы аккумулятора могли лечь ровно на рабочую поверхность.

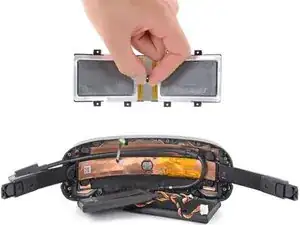

Снимите задний металлический кожух аккумулятора.

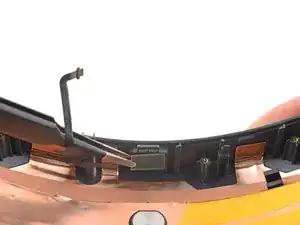

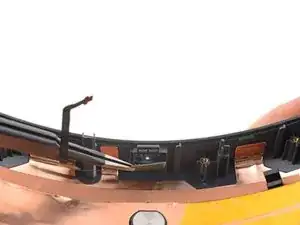

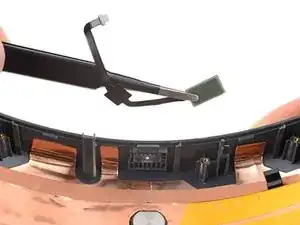

Используйте пинцет, чтобы вытащить и удалить индикатор питания (LED).
