Замена материнской платы HTC Vive XR Elite

Перед началом ремонта разрядите аккумуляторы гарнитуры ниже 25%. Заряженный аккумулятор при повреждении может выделять опасные химические вещества или воспламениться.

Для этого можно поиграть в Half Life: Alyx!

В HTC Vive XR Elite установлен датчик приближения, который переводит гарнитуру в режим ожидания для экономии заряда при бездействии. Чтобы быстрее разрядить батарею, необходимо использовать гарнитуру.

Отключите кабель USB-C питания.

Нажмите кнопку освобождения в пазу держателя аккумулятора на правом каркасе.

Вытяните держатель аккумулятора из паза правого каркаса, чтобы отсоединить его.

Повторите предыдущий шаг для левого каркаса.

Разъедините гарнитуру и держатель аккумуляторов.

Лицевая подушка крепится к гарнитуре двумя магнитами. При её снятии будет ощущаться их притяжение.

Пальцами возьмитесь за среднюю часть лицевой подушки и потяните назад, чтобы снять её.

Используя пинцет, снимите шесть заглушек винтов с правого каркаса.

Отверните шесть винтов длиной 4,9 мм, крепящих две половины правого каркаса, с помощью отвёртки Torx T5.

Отверните два винта длиной 3,5 мм, крепящих правую крышку петли, с помощью отвёртки Torx T5.

Вставьте плоский конец лопатки в зазор между внешней и внутренней крышками петли справа.

Перемещайте лопатку вдоль зазора, чтобы отсоединить защёлки, фиксирующие внешнюю крышку петли.

Снимите внешнюю крышку петли.

Вставьте плоский конец лопатки в зазор между внешним и внутренним каркасами.

Перемещайте лопатку вдоль зазора, чтобы отсоединить защёлки, фиксирующие внешний каркас.

Выдвиньте верхнюю часть внешнего каркаса из его паза в петле.

Динамик слегка приклеен к внешнему каркасу.

Поверните внешний каркас к себе, чтобы получить доступ к динамику.

Заведите плоский конец лопатки под динамик и отсоедините его от клеевого слоя.

Во время сборки, если старый клеевой слой динамика перестал липнуть, используйте двустороннюю ленту, чтобы закрепить динамик на внешнем каркасе.

Снимите внешний каркас с кабеля USB‑C и удалите его.

Вытяните внутренний каркас из его паза в петле и удалите его.

Используя пинцет, отогните чёрную ленту, закрывающую один из винтов крышки внутренней петли.

Отверните два винта, крепящих внутреннюю крышку петли, с помощью отвёртки Torx T5:

Один винт длиной 3,1 мм

Один винт длиной 4,9 мм

Поверните внутреннюю крышку петли, чтобы снять её с паза в корпусе.

Снимите внутреннюю крышку петли с кабелей USB-C и динамика и удалите её.

Используя пинцет, снимите шесть заглушек винтов с левого каркаса.

Отверните шесть винтов длиной 4,9 мм, крепящих две половины левого каркаса, с помощью отвёртки Torx T5.

Отверните два винта длиной 3,5 мм, крепящих левую крышку петли, с помощью отвёртки Torx T5.

Вставьте плоский конец лопатки в зазор между внешней левой и внутренней накладками петли.

Проведите лопаткой по зазору, чтобы освободить защёлки, фиксирующие внешнюю накладку петли.

Снимите внешнюю накладку петли.

Вытяните левый дужку из её паза в петле.

Не пытайтесь полностью извлечь её, поскольку она всё ещё соединена кабелем.

Вставьте плоский конец лопатки в зазор между внешней и внутренней частями дужки.

Проведите лопаткой по зазору, чтобы освободить пластиковые защёлки, фиксирующие внешнюю часть дужки.

Снимите внешнюю часть дужки с внутренней, полностью освободив её пластиковые защёлки.

Динамик слабо приклеен к внешней части дужки.

Подведите плоский конец лопатки под динамик, чтобы отделить его от клея.

Отложите динамик рядом с наушником перед продолжением работы.

При сборке, если клей динамика утратил липкость, используйте ленту Tesa 61395, чтобы прикрепить динамик к внешней части дужки.

Воспользуйтесь пинцетом, чтобы отодрать чёрную ленту, закрывающую один из винтов внутренней накладки петли.

Используйте отвёртку Torx T5, чтобы выкрутить два винта, крепящих внутреннюю накладку петли:

Один винт длиной 3,5 мм

Один винт длиной 4,9 мм

Не снимайте полностью внутреннюю накладку петли, так как она соединена кабелем кнопки громкости.

Поверните внутреннюю накладку петли, сняв её с паза в раме.

Пока оставьте накладку свисать на кабеле кнопки громкости.

Используйте отвёртку Torx T5, чтобы выкрутить 12 винтов, крепящих лицевую панель:

Шесть винтов длиной 3,5 мм

Четыре винта длиной 4,9 мм

Два винта длиной 6,5 мм

В верхних углах лицевой панели находятся два магнита. При выкручивании винтов рядом с ними они могут к ним прилипнуть.

Вставьте плоский конец лопатки в зазор между рамой и нижним правым углом лицевой накладки.

Подденьте лопаткой, чтобы освободить защёлки, фиксирующие лицевую накладку.

Повторите операцию поддевания для средней и нижней левой частей лицевой накладки.

Не полностью снимайте лицевую накладку, так как она соединена кабелем датчика приближения.

Поднимите лицевую накладку и поверните её через верхнюю часть рамы.

Положите лицевую накладку лицевой стороной вверх перед продолжением работы.

Используйте отвёртку Torx T5, чтобы выкрутить два винта длиной 3,3 мм, крепящих кабель датчика приближения.

Снимите лицевую накладку.

Раздвиньте две линзы наружу, максимально увеличив между ними расстояние.

Используйте отвёртку Torx T5, чтобы выкрутить четыре винта, крепящих сборку линз:

Три винта длиной 4,9 мм

Один винт длиной 3,3 мм

Кронштейны винтов прикреплены защёлками и клеем.

Используйте пинцет, чтобы снять левый кронштейн винта с его штифта в раме.

Для этого может потребоваться некоторое усилие. Следите, чтобы не поцарапать окружающие компоненты.

Повторите операцию для правого кронштейна.

При сборке используйте пинцет, чтобы совместить кронштейны с их штифтами. Нажмите плоским концом лопатки, чтобы защёлки сработали и приклеились.

Поднимите нижнюю часть сборки линз, чтобы вывести нижние направляющие из пазов в раме.

Подтяните сборку линз вверх, чтобы вывести верхние направляющие из пазов в раме.

Поверните сборку линз к верхней части рамы так, чтобы она встала вертикально и разъёмы кабелей оказались открыты.

Используйте отвёртку Torx T5, чтобы выкрутить четыре винта длиной 3,4 мм, крепящих кабели сборки линз.

Плоским концом лопатки приподнимите и отключите разъём кабеля сборки объектива.

Повторите эту процедуру для другого разъёма.

Чтобы переустановить разъёмы с защёлкой, аккуратно совместите и нажмите на одну сторону, пока она не щёлкнет на месте, затем повторите с другой стороны. Не нажимайте на середину. При несоосности разъёма штырьки могут погнуться, что приведёт к необратимым повреждениям.

Приподнимите и снимите сборку объектива.

Следующие четыре шага демонстрируют, как закрепить сборку объектива в раме при сборке.

Чтобы сборка объектива правильно установилась в раме, она должна совпасть с штырьком на ползунке IPD (расстояния между зрачками).

Перед установкой сборки объектива сдвиньте ползунок IPD в крайнее правое положение.

Вытяните сборку объектива наружу, пока её пластиковые защёлки не окажутся рядом с концами верхних направляющих.

Возможно, потребуется потянуть и подтолкнуть верхнюю направляющую, чтобы она равномерно легла на пластиковые защёлки.

Сдвигайте нижние направляющие внутрь, насколько это возможно.

Чтобы закрепить сборку объектива в раме:

Вставьте верхнюю левую направляющую в соответствующий паз.

Совместите остальные направляющие.

Нажмите на сборку объектива, чтобы она встала на место, при этом убедитесь, что центральный штырёк правильно вошёл в паз.

Пинцетом отклейте чёрную ленту, закрывающую разъём датчика близости.

Снимите жёлтую ленту, закрывающую разъём датчика близости.

Концом лопатки поднимите фиксатор на разъёме датчика близости типа ZIF.

Пинцетом извлеките кабель датчика близости из его паза на материнской плате.

Снимите датчик близости.

Снимите жёлтую ленту, закрывающую кабель датчика движения.

Используйте отвёртку T5 с крестообразным шлицем, чтобы вывернуть два винта длиной 3,4 мм, крепящих датчик движения.

Не пытайтесь пока полностью снять датчик движения, так как он ещё соединён кабелем.

Снимите датчик движения с его штырьков в раме.

Переверните датчик движения и положите его на раму, прежде чем продолжить.

Снимите жёлтую ленту, закрывающую разъём кабеля датчика движения.

Концом лопатки поднимите фиксатор на разъёме датчика движения типа ZIF.

Пинцетом извлеките разъём кабеля датчика движения из его паза.

Снимите датчик движения.

Пинцетом извлеките разъём правого динамика из его гнезда.

Если возникают трудности, попробуйте покачивать разъём из стороны в сторону, чтобы ослабить его.

Снимите правый динамик.

Пинцетом извлеките разъём левого динамика из его гнезда.

Если возникают трудности, попробуйте покачивать разъём из стороны в сторону, чтобы ослабить его.

Снимите левый динамик.

Кабель кнопки громкости слегка приклеен к левой внутренней крышке шарнира.

Вставьте один конец пинцета между кабелем кнопки громкости и крышкой шарнира.

Отогните кабель от крышки шарнира, чтобы отделить его от клея.

Используйте пинцет, чтобы вытянуть кабель кнопки громкости из его паза в крышке шарнира.

Одним концом пинцета подденьте и отсоедините нижний левый антенный кабель.

При сборке их может быть сложно подключить обратно. Удерживайте разъем над гнездом и нажмите на него плоским концом лопатки. Разъем должен защёлкнуться на месте.

Используйте пинцет, чтобы вывести нижний левый антенный кабель из его паза в кронштейне датчика движения.

Используйте отвёртку T5 Torx, чтобы выкрутить два винта длиной 4,9 мм, крепящих кронштейн датчика движения.

Поднимите датчик движения с его штифтов на материнской плате.

Снимите кронштейн датчика движения.

Используйте пинцет, чтобы отогнуть серую проводящую ленту, закрывающую разъем ZIF левой боковой камеры.

Используйте пинцет, чтобы снять чёрную ленту, закрывающую разъем ZIF левой боковой камеры.

Используйте плоский конец лопатки, чтобы поднять фиксатор на разъёме ZIF левой боковой камеры.

Используйте пинцет, чтобы вытянуть разъем кабеля левой боковой камеры из его паза на материнской плате.

Используйте пинцет, чтобы отогнуть серую проводящую ленту, закрывающую разъем ZIF левой отслеживающей камеры.

Используйте пинцет, чтобы снять чёрную ленту, закрывающую разъем ZIF левой отслеживающей камеры.

Используйте лопатку, чтобы поднять фиксатор на разъёме ZIF левой отслеживающей камеры.

Используйте пинцет, чтобы вытянуть разъем кабеля левой отслеживающей камеры из его паза на материнской плате.

Одним концом пинцета подденьте и отсоедините верхний левый белый антенный кабель.

Повторите для верхнего правого чёрного антенного кабеля.

Используйте пинцет, чтобы отогнуть серую проводящую ленту, закрывающую разъем ZIF камеры прозрачности.

Используйте пинцет, чтобы снять чёрную ленту, закрывающую разъем ZIF камеры прозрачности.

Используйте лопатку, чтобы поднять фиксатор на разъёме ZIF камеры прозрачности.

Используйте пинцет, чтобы вытянуть разъем кабеля камеры прозрачности из его паза на материнской плате.

Используйте пинцет, чтобы снять жёлтую ленту, закрывающую разъем ZIF кабеля микрофона.

Используйте кончик лопатки, чтобы поднять фиксатор на разъёме ZIF микрофона.

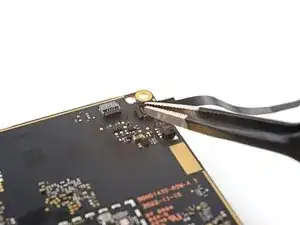

Используйте пинцет, чтобы вытянуть разъем кабеля микрофона из его паза на материнской плате.

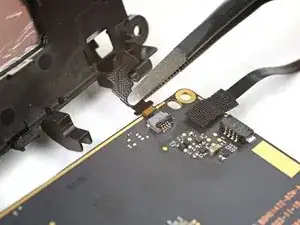

Используйте пинцет, чтобы вытянуть разъем кабеля датчика глубины из его паза на материнской плате.

Используйте пинцет, чтобы отогнуть серую токопроводящую ленту, закрывающую разъем ZIF правой камеры отслеживания.

Используйте пинцет, чтобы снять черную ленту, закрывающую разъем ZIF правой камеры отслеживания.

Используйте лопатку, чтобы поднять фиксирующую скобу разъема ZIF правой камеры отслеживания.

Используйте пинцет, чтобы вытащить разъем кабеля правой камеры отслеживания из его слота.

Используйте пинцет, чтобы отогнуть серую токопроводящую ленту, закрывающую разъем ZIF правой боковой камеры.

Используйте пинцет, чтобы снять черную ленту, закрывающую разъем ZIF правой боковой камеры.

Используйте лопатку, чтобы поднять фиксирующую скобу разъема ZIF правой боковой камеры.

Используйте пинцет, чтобы вытащить разъем кабеля правой боковой камеры из его слота.

Используйте отвертку с битой Torx T5, чтобы вывернуть два винта длиной 4,9 мм, крепящих рамку материнской платы.

Зафиксируйте лентой с легким клеевым слоем, например малярной лентой, кабели левой и правой боковых камер, чтобы они не мешали материнской плате.

Кабели у верхнего края должны иметь слабину, чтобы материнская плата правильно легла в рамку. Не натягивайте их слишком туго — либо вовсе избегайте их фиксации лентой.

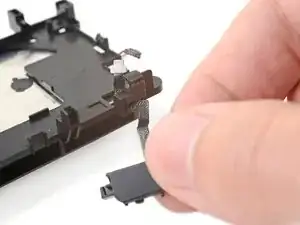

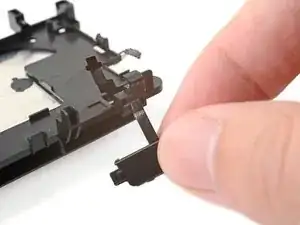

Выньте кнопку питания из ее паза в рамке.

Не вынимайте кнопку полностью, так как она всё ещё соединена кабелем.

Нажмите на нижний правый угол материнской платы, чтобы ее край лег под ползунок IPD.

Удерживая материнскую плату нажатой, вытолкните ползунок IPD из его паза в рамке.

Снимите ползунок IPD.

Удерживайте разъем USB-C одной рукой, а правую сторону рамки — другой.

Тяните рамку наружу, одновременно приподнимая сборку материнской платы, пока она не выйдет из паза рядом с правой боковой камерой.

Используйте лопатку, чтобы поддеть сборку материнской платы, пока её правая сторона полностью не освободится от рамки.

Сдвиньте правую сторону сборки материнской платы к нижнему краю устройства, чтобы отделить её от рамки.

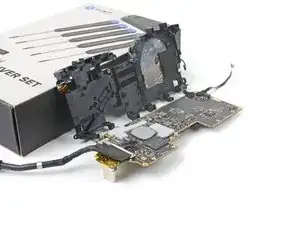

Снимите сборку материнской платы.

При сборке убедитесь, что кабели остаются над сборкой материнской платы, когда вы устанавливаете её обратно.

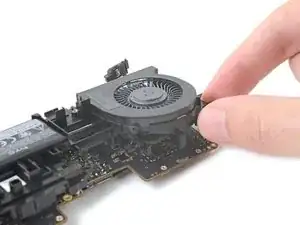

Переверните сборку материнской платы так, чтобы вентилятор оказался сверху.

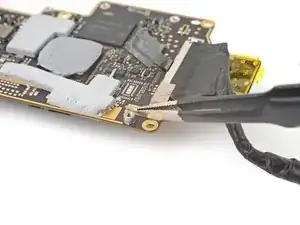

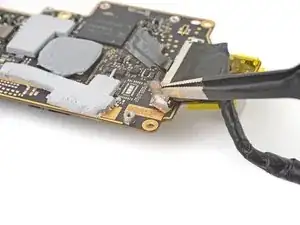

Воспользуйтесь острием лопатки, чтобы поддеть и отключить разъем питания аккумулятора гарнитуры.

Отогните черную ленту рядом с вентилятором, закрывающую винт радиатора.

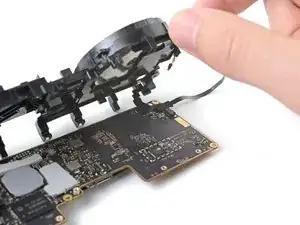

Поднимите направляющую потока воздуха, чтобы отстегнуть её от рамки материнской платы.

Следите, чтобы не проколоть и не согнуть аккумулятор — он может вытечь и/или воспламениться.

Используйте отвертку с битой Torx T5, чтобы вывернуть три винта крепления радиатора:

Два винта длиной 3,4 мм

Один винт длиной 3,5 мм

Переверните сборку материнской платы так, чтобы разъем USB-C оказался сверху.

Используйте отвертку с битой Torx T5, чтобы вывернуть один винт длиной 3,5 мм, крепящий рамку материнской платы.

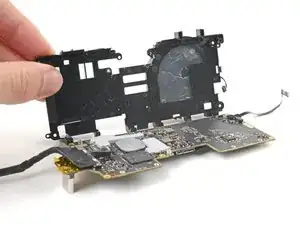

Металлическая скоба между радиатором и рамкой материнской платы фиксирует радиатор.

Отогните нижний левый угол рамки материнской платы от радиатора, пока скоба не выпадет.

Снимите скобу радиатора.

В зависимости от возраста устройства и состояния термопасты радиатор может прилипнуть к материнской плате. При выполнении этого шага, скорее всего, возникнет сопротивление.

Потяните вверх за выступ радиатора, пока чувствуете, что термопаста отделилась от радиатора.

Аккуратно выведите радиатор из его паза в рамке материнской платы.

Возможно, потребуется слегка приподнять левую сторону рамки материнской платы вверх, чтобы освободить радиатор.

При сборке выполните следующие действия для правильного расположения радиатора:

Установите кронштейн радиатора на две направляющие шпильки в рамке материнской платы.

Пропустите рычаг радиатора через зазор в верхней части рамки материнской платы.

Установите прямоугольную часть радиатора на кронштейн радиатора.

При сборке выполните следующие действия для нанесения термопасты:

Используйте плоский конец лопатки, чтобы счистить термопасту с процессора.

Следуйте этой инструкции, чтобы очистить процессор и нанести новую термопасту.

HTC Vive XR Elite использует специальную вязкую термопасту. Обычная термопаста не обеспечит надлежащее охлаждение. Убедитесь, что используете подходящую термопасту, например K5 Pro или термопластилин, для замены старой термопасты.

Перед продолжением установите материнскую плату на чистую, ровную поверхность или на мягкую ткань.

Перекиньте нижнюю часть рамки материнской платы через верхнюю часть материнской платы, чтобы получить доступ к разъёму кнопки питания.

Не снимайте рамку материнской платы прямо сейчас, поскольку она всё ещё соединена кабелями.

Перед продолжением поставьте рамку материнской платы вертикально на устойчивый предмет.

Снимите чёрную ленту, покрывающую разъём ZIF кабеля кнопки питания.

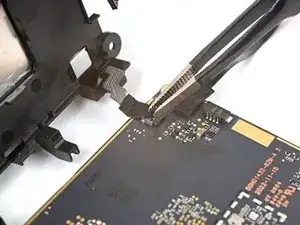

Используйте кончик лопатки, чтобы поднять фиксирующую заслонку на разъёме ZIF кабеля кнопки питания.

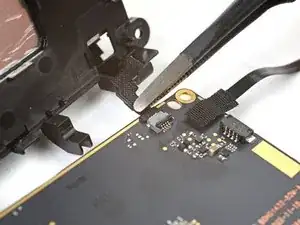

Используйте пинцет, чтобы извлечь кабель кнопки питания из его паза на материнской плате.

Протяните кабель кнопки питания через его паз в рамке материнской платы.

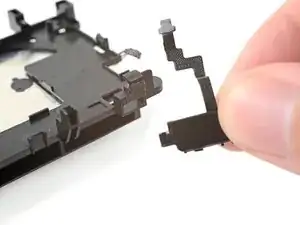

Снимите кнопку питания.

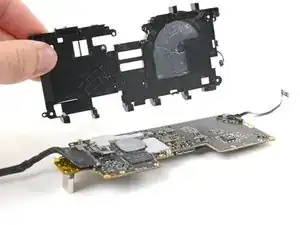

Снимите рамку материнской платы и удалите её.

Отогните серую проводящую ленту, покрывающую кабель USB-C.

Одной рукой придерживайте материнскую плату.

Другой рукой за чёрную язычок поднимите разъём кабеля USB-C, чтобы отключить его от материнской платы.

Извлеките кабель USB-C.

Переверните материнскую плату так, чтобы порт USB-C был направлен вверх.

Снимите жёлтую ленту в верхнем левом углу материнской платы, которая покрывает разъём ZIF кабеля датчика движения.

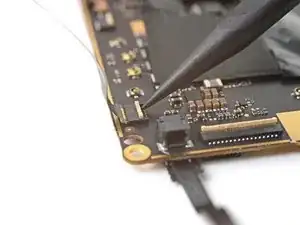

Используйте кончик лопатки, чтобы поднять фиксирующую заслонку на разъёме ZIF кабеля датчика движения.

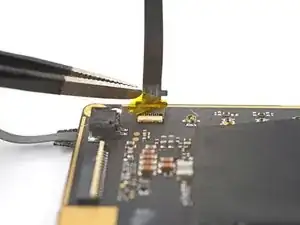

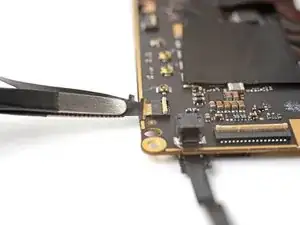

Используйте пинцет, чтобы извлечь кабель датчика движения из его паза на материнской плате.

Удалите кабель датчика движения.

Переверните материнскую плату.

Снимите чёрную ленту в верхнем правом углу материнской платы, покрывающую разъём ZIF кабеля кнопки громкости.

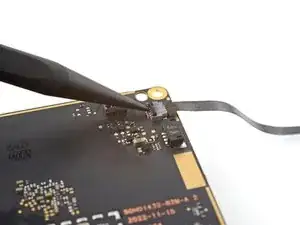

Используйте кончик лопатки, чтобы поднять фиксирующую заслонку на разъёме ZIF кабеля кнопки громкости.

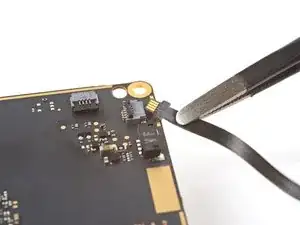

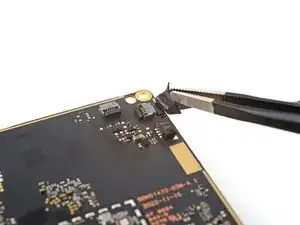

Используйте пинцет, чтобы извлечь кабель кнопки громкости из его паза на материнской плате.

Теперь у Вас осталась голая материнская плата.
