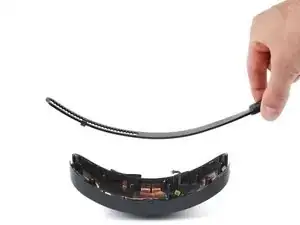

Замена наголовных ремней HTC Vive XR Elite

Перед началом ремонта разрядите батареи в гарнитуре ниже 25%. Заряженная батарея при повреждении может протекать опасными химикатами или загореться.

Запуск игры Half Life: Alyx поможет в этом!

В Vive XR Elite есть датчик приближения, который переводит гарнитуру в спящий режим для экономии заряда, когда она не используется. Чтобы быстрее разрядить батарею, необходимо использовать гарнитуру.

Отключите кабель питания USB-C.

Нажмите кнопку отсоединения в пазе правой стороны батарейного модуля.

Оттяните батарейный модуль от правого паза, чтобы отключить его.

Повторите предыдущий шаг для левого паза.

Отделите гарнитуру от батарейного модуля.

Вставьте длинную кромку пластиковой лопатки в зазор между двумя половинами батарейного модуля, рядом с кабелем USB-C.

Проведите лопаткой вдоль верхнего края батарейного модуля, чтобы освободить пластиковые защёлки.

Переверните батарейный модуль.

Вставьте длинную кромку пластиковой лопатки в зазор между двумя половинами батарейного модуля.

Проведите лопаткой вдоль нижнего края батарейного модуля, чтобы освободить пластиковые защёлки.

Разделите две половины батарейного модуля, чтобы полностью их разъединить.

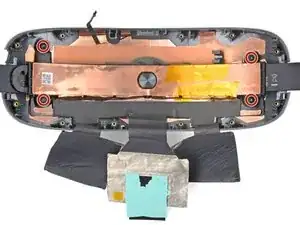

С помощью пинцета отогните графитовую термоленту, покрывающую внутреннюю пластиковую рамку.

Если лента немного порвётся, не беспокойтесь. При сборке верните её на место, как будто она остаётся целой.

Отверткой Torx T5 выкрутите девять винтов, фиксирующих внутреннюю пластиковую рамку:

Пять винтов длиной 11.8 мм

Три винта длиной 5.6 мм

Один винт длиной 5.6 мм

Этот винт закрыт кусочком чёрной пластиковой ленты. Снимите её пинцетом перед отворачиванием.

В ходе ремонта следите за каждым винтом и возвращайте его на то же место, откуда он был снят.

Снимите внутреннюю пластиковую рамку, убедившись, что графитовая термолента продета через неё.

Отверткой Torx T5 выкрутите два винта длиной 5.6 мм, фиксирующих зажимы наголовного ремня.

Снимите пинцетом левые и правые зажимы наголовного ремня.

Пинцетом или пальцами отогните термопрокладку, покрывающую плату батареи.

Работайте медленно, чтобы не порвать термопрокладку.

Плоским концом лопатки выдавите коннекторы левых и правых аккумуляторных элементов из соответствующих разъёмов.

Острие лопатки подденьте, чтобы перевернуть фиксирующую пластину на ZIF-разъёме светодиода питания ZIF connector.

Пинцетом или пальцами отсоедините кабель светодиода питания.

При сборке вставьте кабель в разъём и закройте фиксирующую пластину. Если кабель застревает, аккуратно снимите его и выровняйте перед повторной попыткой.

Потяните чёрную язычок прямо вверх на кабеле питания USB-C, чтобы отключить его.

При сборке совместите кабель непосредственно над разъёмом и нажмите прямо вниз для повторного подключения.

Используйте пинцет или пальцы, чтобы отслоить проводящую ленту от передней металлической крышки батареи.

Используйте отвертку Torx T5, чтобы убрать четыре винта длиной 4.1 мм, крепящие плату батареи.

Снимите плату батареи.

Используйте отвертку Torx T5, чтобы открутить три винта, крепящие переднюю металлическую крышку батареи:

Два винта длиной 11.8 мм

Один винт длиной 4.8 мм

Сдвиньте кабель питания USB-C влево, чтобы отщелкнуть его.

Снимите переднюю металлическую крышку батареи.

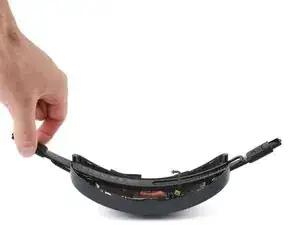

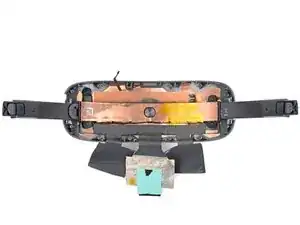

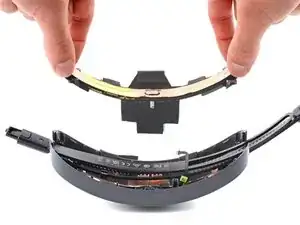

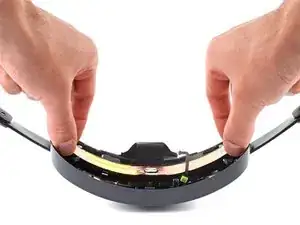

Установите каркас батареи в вертикальное положение, чтобы элементы батареи могли лечь ровно на рабочую поверхность.

Не пытайтесь полностью извлечь батареи пока — они всё ещё прикреплены к каркасу графитовой теплопроводной лентой.

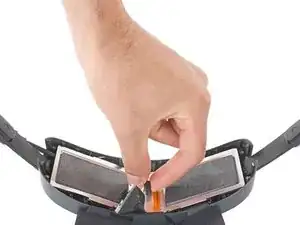

Отклейте графитовую теплопроводную ленту, закрывающую правую ячейку батареи.

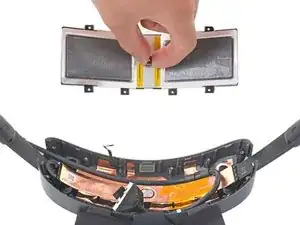

Снимите правую ячейку батареи.

Повторите предыдущий шаг для левой ячейки батареи.

Сожмите центрированный пластиковый дистанционный втулочный винт пальцами.

Снимите заднюю металлическую крышку батареи.

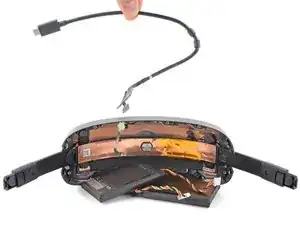

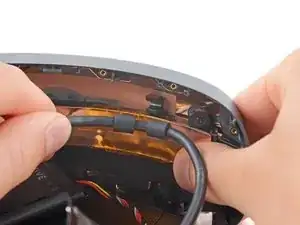

Удерживая один конец кабеля питания USB-C, потяните его прямо назад, чтобы отщелкнуть.

Снимите кабель питания USB-C.

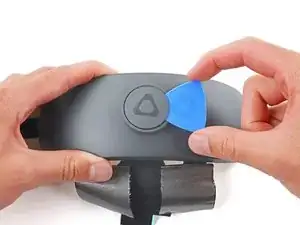

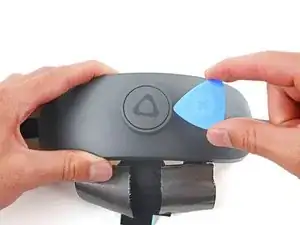

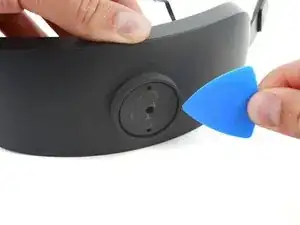

Вставьте медиатор под лицевую панель регулятора.

Подденьте, чтобы отделить клей, фиксирующий лицевую панель.

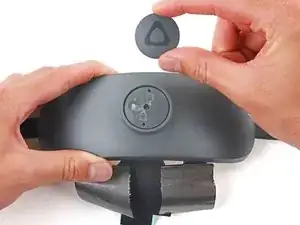

Снимите лицевую панель.

При сборке снимите старый клей с помощью сильно спирта (>90%) и безворсовой салфетки. Для фиксации лицевой панели к регулятору используйте ленту Tesa.

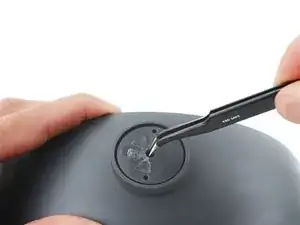

Используйте пинцет, чтобы снять пластиковую ленту, закрывающую винт регулятора.

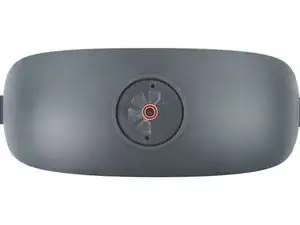

Используйте отвертку Torx T5, чтобы удалить винт длиной 3.8 мм, фиксирующий регулятор.

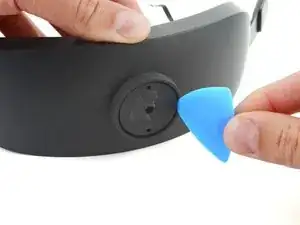

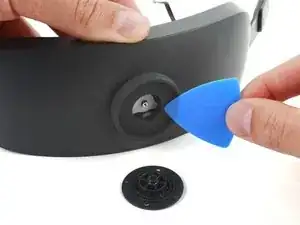

Вставьте медиатор между регулятором и втулкой винта.

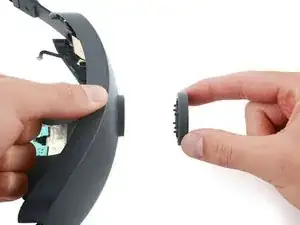

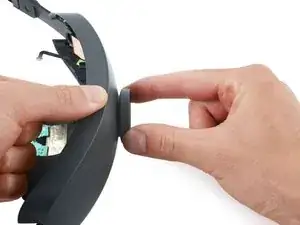

Отодвиньте втулку винта от регулятора, чтобы снять её.

Снимите регулятор, потянув его прямо от каркаса.

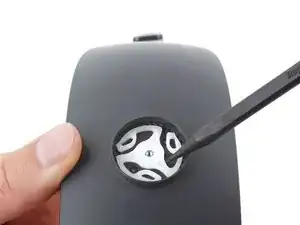

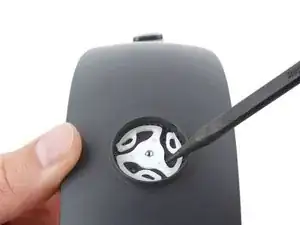

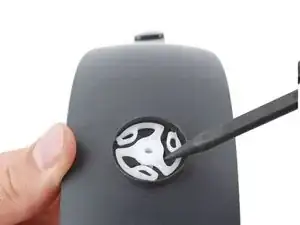

Используйте острый конец лопатки, чтобы поддеть центр шестерни.

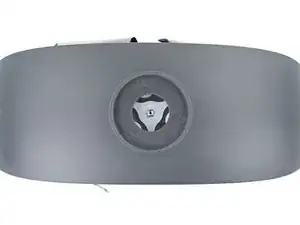

Снимите шестерню регулятора.

Убедитесь, что ремни головы полностью втянуты в каркас.

Вставьте шестерню так, чтобы её зубья полностью зацепились за зубья в гнезде.

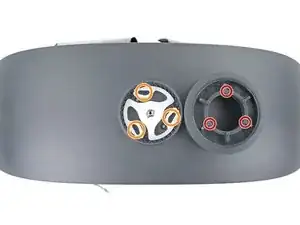

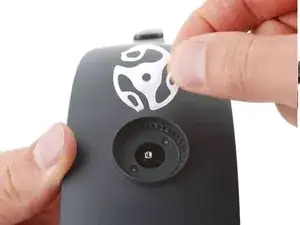

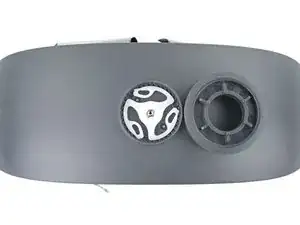

При сборке убедитесь, что три выступа регулятора вставлены в три выреза шестерни:

Три выступа регулятора

Три выреза шестерни

Используйте литейные метки, чтобы совместить регулятор с вырезами на шестерне.

Вы узнаете, что регулятор установлен правильно, когда он легко повернётся против часовой стрелки и будет щёлкать при повороте по часовой стрелке.

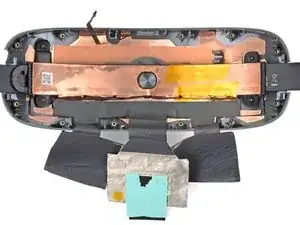

Используйте отвертку Torx T5, чтобы удалить четыре винта длиной 4.1 мм, крепящие направляющую ремней головы.

Снимите направляющую ремней головы.

Ремни головы поднимутся при снятии направляющей.

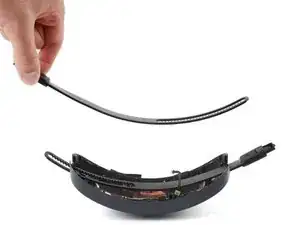

Снимите левый и правый ремешки для головы

При сборке выполните установку правого ремешка сначала, затем наложите левый поверх него.
