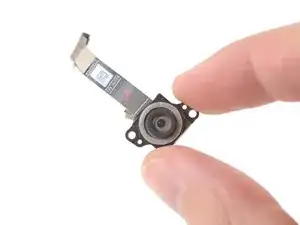

Замена камеры сквозного просмотра (pass‑through) в HTC Vive XR Elite

Перед началом ремонта разрядите батареи в гарнитуре ниже 25%. Заряженный аккумулятор может протечь опасными химикатами или воспламениться при повреждении.

Для этого подойдёт игра Half Life: Alyx!

Vive XR Elite оснащена датчиком приближения, который переводит гарнитуру в режим ожидания для экономии заряда, когда она не используется. Чтобы разрядить батарею быстрее, вам нужно пользоваться гарнитурой.

Отключите кабель питания USB‑C.

Нажмите кнопку фиксации в отсеке правой аккумуляторной корзины.

Оттяните аккумуляторную корзину от правого отсека, чтобы отключить её.

Повторите предыдущий шаг для левого отсека.

Отделите гарнитуру от аккумуляторной корзины.

Подушка для лица прикреплена к гарнитуре двумя магнитами. Вы почувствуете их притяжение при снятии.

Схватите середину подушки для лица пальцами и оттяните назад, чтобы снять её.

Используйте пинцет, чтобы снять шесть заглушек винтов с правой дужки.

Отверткой Torx T5 отвинтите шесть винтов длиной 4.9 мм, фиксирующих две половины правой дужки.

Отверткой Torx T5 отвинтите два винта длиной 3.5 мм, фиксирующих крышку петли справа.

Вставьте плоский конец лопатки в зазор между внешней и внутренней крышками петли справа.

Сдвиньте лопатку вдоль зазора, чтобы освободить защёлки, удерживающие внешнюю крышку петли.

Снимите внешнюю крышку петли.

Вставьте плоский конец лопатки в зазор между внешней и внутренней частью дужки.

Сдвиньте лопатку вдоль зазора, чтобы освободить защёлки, удерживающие внешнюю часть дужки.

Выдвиньте верхнюю часть внешней дужки из её паза в петле.

Динамик слабо приклеен к внешней дужке.

Поверните внешнюю дужку к себе, чтобы получить доступ к динамику.

Сдвиньте плоский конец лопатки под динамик, чтобы отделить его от клея.

При сборке, если клей для динамика потерял липкость, используйте двухстороннюю ленту для повторного приклеивания динамика к внешней дужке.

Снимите внешнюю дужку, продев её поверх кабеля USB‑C, и удалите её.

Вытащите внутреннюю дужку из её паза в петле и удалите её.

Используйте пинцет, чтобы отогнуть чёрную ленту, закрывающую один из винтов внутренней крышки петли.

Отверткой Torx T5 отвинтите два винта, фиксирующие внутреннюю крышку петли:

Один винт длиной 3.1 мм

Один винт длиной 4.9 мм

Поверните внутреннюю крышку петли, чтобы снять её с паза в корпусе.

Снимите внутреннюю крышку петли, продев её поверх кабелей USB‑C и динамика.

Используйте пинцет, чтобы снять шесть заглушек винтов с левой дужки.

Отверткой Torx T5 отвинтите шесть винтов длиной 4.9 мм, фиксирующих две половины левой дужки.

Отверткой Torx T5 отвинтите два винта длиной 3.5 мм, фиксирующих крышку петли слева.

Вставьте плоский конец лопатки в зазор между левыми внешней и внутренней крышками петли.

Проведите лопаткой вдоль зазора, чтобы отделить защёлки, фиксирующие внешнюю крышку петли.

Снимите внешнюю крышку петли.

Вытяните левую дужку из её посадочного места в петле.

Пока не пытайтесь полностью снять её — она всё ещё соединена кабелем.

Вставьте плоский конец лопатки в зазор между внешней и внутренней частями дужки.

Проведите лопаткой вдоль зазора, чтобы отделить пластиковые защёлки, фиксирующие внешнюю часть дужки.

Снимите внешнюю часть дужки с её внутренней половины, чтобы полностью освободить пластиковые защёлки.

Динамик слегка приклеен к внешней части дужки.

Подденьте плоским концом лопатки динамик, чтобы отделить клей.

Положите динамик рядом с гарнитурой перед продолжением работы.

При сборке, если клей на динамике потерял липкость, используйте ленту Tesa 61395 для повторного приклеивания динамика к внешней части дужки.

Используйте пинцет, чтобы отогнуть чёрную ленту, закрывающую один из винтов внутренней крышки петли.

Используйте отвёртку Torx T5, чтобы выкрутить два винта, крепящие внутреннюю крышку петли:

Один винт длиной 3.5 мм

Один винт длиной 4.9 мм

Не снимайте внутреннюю крышку петли полностью — она соединена кабелем кнопки громкости.

Поверните внутреннюю крышку петли, сдвинув её с паза в рамке.

Пока оставьте крышку висеть на кабеле кнопки громкости.

Используйте отвёртку Torx T5, чтобы выкрутить 12 винтов, фиксирующих лицевую панель:

Шесть винтов длиной 3.5 мм

Четыре винта длиной 4.9 мм

Два винта длиной 6.5 мм

В верхних углах лицевой панели находятся два магнита. При выкручивании расположенных рядом винтов они могут к ним прилипать.

Вставьте плоский конец лопатки в зазор между рамкой и нижним правым углом лицевой панели.

Подденьте лопаткой, чтобы освободить защёлки, фиксирующие лицевую панель.

Повторите процедуру поддёва для средней и нижней левой частей лицевой панели.

Не снимайте лицевую панель полностью — она соединена кабелем датчика приближения.

Поднимите лицевую панель и поверните её через верхнюю часть рамки.

Положите лицевую панель лицевой стороной вверх перед продолжением работы.

Используйте отвёртку Torx T5, чтобы выкрутить два винта длиной 3.3 мм, фиксирующие кабель датчика приближения.

Снимите лицевую панель.

Отодвиньте две линзы наружу так, чтобы они были максимально раздвинуты.

Используйте отвёртку Torx T5, чтобы выкрутить четыре винта, фиксирующие узел линз:

Три винта длиной 4.9 мм

Один винт длиной 3.3 мм

Кронштейны винтов зафиксированы защёлками и клеем.

Используйте пинцет, чтобы снять левый кронштейн винта с его стойки в рамке.

Это может потребовать усилия. Осторожно, чтобы не поцарапать окружающие компоненты.

Повторите процедуру для правого кронштейна.

При сборке используйте пинцет для выравнивания кронштейнов на их стойках. Надавите плоским концом лопатки, чтобы защёлки вошли в зацепление и клей снова схватился.

Поднимите нижнюю часть узла линз вверх, чтобы отделить нижние направляющие от их пазов в рамке.

Потяните узел линз вверх, чтобы отделить верхние направляющие от их пазов в рамке.

Поверните узел линз в сторону верхней части рамки так, чтобы он стоял вертикально с оголёнными разъёмами кабелей.

Используйте отвёртку Torx T5, чтобы выкрутить четыре винта длиной 3.4 мм, фиксирующие кабели узла линз.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить разъём кабеля блока объективов.

Повторите эту процедуру для другого разъёма.

Для повторного присоединения нажимных разъёмов, подобных этому, аккуратно совместите и прижмите одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте в середине. Если разъём смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

Поднимите и снимите блок объективов.

Следующие четыре шага показывают, как зафиксировать блок объективов в рамке при сборке.

Чтобы блок объективов правильно располагался в рамке, он должен совмещаться с штифтом в ползунке межзрачкового расстояния (IPD).

Перед повторной установкой блока объективов сдвиньте ползунок IPD в самое правое положение.

Выдайте блок объективов наружу до тех пор, пока пластиковые защёлки не окажутся близко к концу верхних направляющих.

Возможно, потребуется подталкивать и тянуть верхнюю направляющую, чтобы она ровно легла на пластмассовые защёлки.

Сдвиньте нижние направляющие внутрь настолько, насколько они могут.

Чтобы зафиксировать блок объективов в рамке:

Вставьте верхнюю левую направляющую в её паз.

Совместите остальные направляющие.

Прижмите блок объективов на место, убедившись в совмещении центрального штифта.

С помощью пинцета отлейте чёрную ленту, закрывающую разъём датчика приближения.

Снимите жёлтую ленту, закрывающую разъём датчика приближения.

Используйте острый конец лопатки, чтобы приподнять фиксирующий язычок в ZIF‑разъёме датчика приближения.

Используйте пинцет, чтобы вытащить кабель датчика приближения из его посадочного места на плате.

Снимите датчик приближения.

Снимите жёлтую ленту, закрывающую кабель датчика движения.

Используйте отвёртку Torx T5, чтобы вынуть два винта длиной 3.4 мм, фиксирующие датчик движения.

Не пытайтесь полностью снять датчик движения пока — он всё ещё подключён кабелем.

Снимите датчик движения со штифтов в рамке.

Переверните датчик движения и положите его на рамку перед продолжением.

Снимите жёлтую ленту, закрывающую разъём кабеля датчика движения.

Используйте острый конец лопатки, чтобы приподнять фиксирующий язычок в ZIF‑разъёме датчика движения.

Используйте пинцет, чтобы вытащить разъём кабеля датчика движения из его посадочного места.

Снимите датчик движения.

Используйте пинцет, чтобы вынуть разъём правого динамика из его гнезда.

Если возникают трудности, попробуйте раскачать разъём из стороны в сторону, чтобы ослабить его.

Снимите правый динамик.

Используйте пинцет, чтобы вынуть разъём левого динамика из его гнезда.

Если возникают трудности, попробуйте раскачать разъём из стороны в сторону, чтобы ослабить его.

Снимите левый динамик.

Кабель кнопки громкости слабо приклеен к левой внутренней крышке шарнира.

Вставьте один «зубец» пинцета между кабелем кнопки громкости и крышкой шарнира.

Подденьте от крышки шарнира, чтобы отделить клейкую ленту.

Используйте пинцет, чтобы вытащить кабель кнопки громкости из его направляющей в крышке шарнира.

Используйте один «зубец» пинцета, чтобы поддеть и отсоединить нижний левый антенный кабель.

При сборке их может быть сложно снова подключить. Держите разъём над гнездом и нажмите плоским концом лопатки. Разъём должен защёлкнуться на месте.

С помощью пинцета направьте нижний левый антенный кабель из его паза в кронштейне датчика движения.

Используйте отвертку Torx T5, чтобы снять два винта длиной 4.9 мм, фиксирующие кронштейн датчика движения.

Поднимите датчик движения с его штырей на материнской плате.

Снимите кронштейн датчика движения.

Используйте пинцет, чтобы отогнуть серую проводящую ленту, закрывающую ZIF‑разъём левой боковой камеры.

Используйте пинцет, чтобы снять чёрную ленту, закрывающую ZIF‑разъём левой боковой камеры.

Используйте плоский конец лопатки, чтобы приподнять фиксирующий язычок ZIF‑разъёма левой боковой камеры.

Используйте пинцет, чтобы вытащить разъём кабеля левой боковой камеры из его направляющей на материнской плате.

Используйте пинцет, чтобы отогнуть серую проводящую ленту, закрывающую ZIF‑разъём левой трекинг‑камеры.

Используйте пинцет, чтобы снять чёрную ленту, закрывающую ZIF‑разъём левой трекинг‑камеры.

Используйте лопатку, чтобы приподнять фиксирующий язычок ZIF‑разъёма левой трекинг‑камеры.

Используйте пинцет, чтобы вытащить разъём кабеля левой трекинг‑камеры из его направляющей на материнской плате.

Используйте один «зубец» пинцета, чтобы поддеть и отсоединить верхний левый белый антенный кабель.

Повторите для верхнего правого чёрного антенного кабеля.

Используйте пинцет, чтобы отогнуть серую проводящую ленту, закрывающую ZIF‑разъём проходной камеры.

Используйте пинцет, чтобы снять чёрную ленту, закрывающую ZIF‑разъём проходной камеры.

Используйте лопатку, чтобы приподнять фиксирующий язычок ZIF‑разъёма проходной камеры.

Используйте пинцет, чтобы вытащить разъём кабеля проходной камеры из его направляющей на материнской плате.

Используйте пинцет, чтобы снять жёлтую ленту, закрывающую ZIF‑разъём кабеля микрофона.

Используйте острый конец лопатки, чтобы приподнять фиксирующий язычок ZIF‑разъёма микрофона.

Используйте пинцет, чтобы вытащить разъём кабеля микрофона из его направляющей на материнской плате.

Используйте пинцет, чтобы вытащить разъём кабеля датчика глубины из его направляющей на материнской плате.

Используйте пинцет, чтобы отогнуть серую проводящую ленту, закрывающую ZIF‑разъём правой трекинговой камеры.

Используйте пинцет, чтобы снять чёрную ленту, закрывающую ZIF‑разъём правой трекинговой камеры.

Используйте лопатку, чтобы приподнять фиксирующую планку ZIF‑разъёма правой трекинговой камеры.

Используйте пинцет, чтобы вытащить разъём кабеля правой трекинговой камеры из его гнезда.

Используйте пинцет, чтобы отогнуть серую проводящую ленту, закрывающую ZIF‑разъём правой боковой камеры.

Используйте пинцет, чтобы снять чёрную ленту, закрывающую ZIF‑разъём правой боковой камеры.

Используйте лопатку, чтобы приподнять фиксирующую планку ZIF‑разъёма правой боковой камеры.

Используйте пинцет, чтобы вытащить разъём кабеля правой боковой камеры из его гнезда.

Используйте отвёртку Torx T5, чтобы выкрутить два винта длиной 4.9 мм, фиксирующие раму материнской платы.

Приклейте лентой с лёгким клеевым слоем, например малярной, левые и правые кабели, чтобы отвести их от материнской платы.

Кабелям вблизи верхнего края нужен запас длины, чтобы материнская плата правильно ложилась в раму. Не приклеивайте их туго — либо вообще избегайте приклеивания.

Поднимите кнопку питания из её гнезда в рамке.

Не снимайте кнопку полностью — она всё ещё подключена кабелем.

Нажмите на правый нижний угол материнской платы так, чтобы её край размещался под ползунком IPD.

Держась за материнскую плату и нажимая на неё, вытолкните ползунок IPD из его гнезда в рамке.

Снимите ползунок IPD.

Удерживайте порт USB‑C одной рукой, а правую сторону рамки — другой.

Тяните рамку наружу, одновременно поднимая узел материнской платы, пока он не выйдет из своего гнезда рядом с правой боковой камерой.

Используйте лопатку, чтобы поддеть узел материнской платы, пока его правая сторона полностью не выйдет из рамки.

Потяните правую сторону узла материнской платы к нижнему краю устройства, чтобы отделить её от рамки.

Снимите узел материнской платы.

При сборке убедитесь, что кабели находятся над узлом материнской платы при его установке.

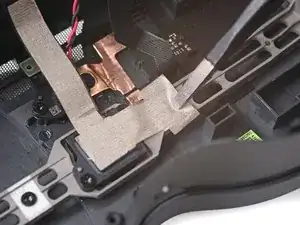

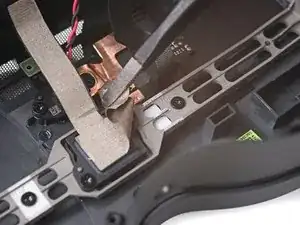

Отогните серую проводящую ленту, закрывающую винт проходной камеры.

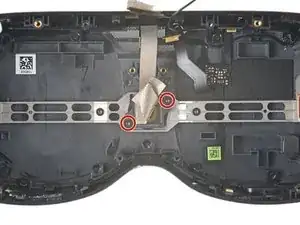

Используйте отвёртку Torx T5, чтобы выкрутить два винта длиной 3.5 мм, фиксирующие проходную камеру.

Проходная камера слабо приклеена к модулю камер.

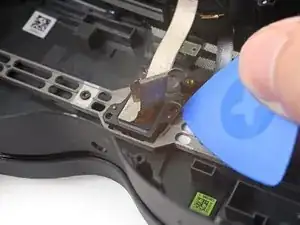

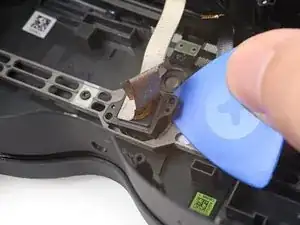

Вставьте медиатор под угол проходной камеры, рядом с отверстием под винт.

Сдвиньте медиатор вперёд и подденьте вверх, чтобы отделить клей.

Поднимите проходную камеру с двух направляющих штифтов и снимите её.
