Идентификация микросхем Apple Vision Pro
В этом руководстве приведён набор фотографий и сводка по идентификации микросхем гарнитуры Apple Vision Pro.
Посмотрите часть 1 и часть 2 нашего разборки Apple Vision Pro для получения дополнительных деталей.
Особая благодарность участнику сообщества CChin за его вклад!

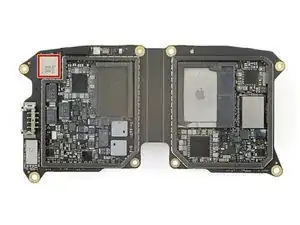

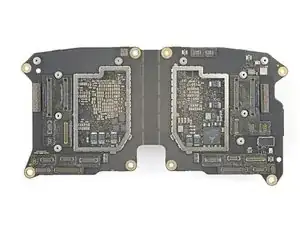

Шаг 1
Apple APL1109/339S01081E процессор приложений M2 с восемью ядрами и графическим процессором
Micron MT62F1G64D8WT-031 XT:B 8 ГБ LPDDR5 SDRAM
Apple APL1W08/339S01186 R1 сопроцессор сенсора
Kioxia K5A4RC2097 256 ГБ NAND флэш-память
Apple APL109C/343S00627 управление питанием
Apple APL109D/343S00628 управление питанием
Apple APL1004/343S00629 управление питанием

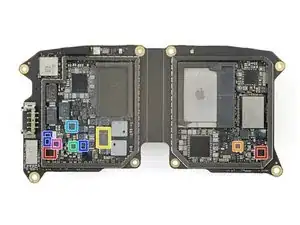

Шаг 2
Apple 338S00521-B0 управление питанием
Texas Instruments LMK1C1104 буфер тактового сигнала
Analog Devices LT8652S синхронный понижающий преобразователь 8.5 A / 18 V, двухканальный
Texas Instruments TPS62125 понижающий преобразователь 300 мА
Texas Instruments TPS61045 регулируемый повышающий преобразователь
onsemi FPF2895C переключатель ограничителя тока
Texas Instruments TPS70936 LDO-регулятор 150 мА / 3.6 В
Шаг 3
USI 339S01015 модуль Wi‑Fi/Bluetooth

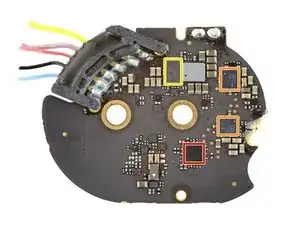

Шаг 4
Analog Devices TMC5072 драйвер шагового двигателя, двойной 2-фазный
Lattice Semiconductor ICE5LP4K FPGA iCE40 Ultra
Вероятно Cirrus Logic CS46L11 аудиокодек
Diodes Incorporated PI2DBS16212A мультиплексор/демультиплексор 2:1
Texas Instruments TMUX1575 аналоговый переключатель, 4 канала SPDT
Texas Instruments TS5A23159 аналоговый переключатель, двойной SPDT
Texas Instruments TPS62135 понижающий преобразователь 4 A

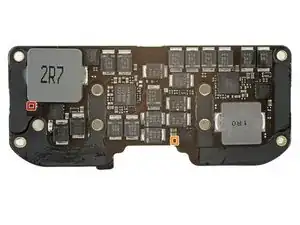

Шаг 5
Texas Instruments TLV6703 компаратор с встроенным опорным напряжением
onsemi FPF2895C переключатель ограничителя тока

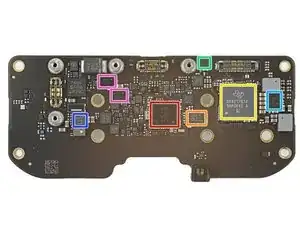

Шаг 6
Эта плата зарядки расположена в блоке батарей.
STMicroelectronics STM32L4A6VG микроконтроллер Arm Cortex‑M4
GigaDevice GD25Q80E 1 МБ последовательная NOR флэш-память
Texas Instruments CD3217B13 контроллер USB типа C
Texas Instruments TPD4S311A защита порта USB типа C
Texas Instruments TPS62180 синхронный понижающий преобразователь 6 A
Texas Instruments TPS62160 понижающий преобразователь 1 A
onsemi FPF2895C переключатель ограничителя тока

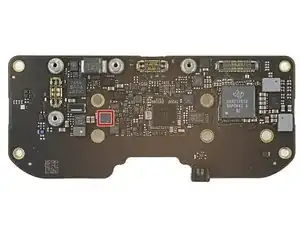

Шаг 7
Bosch Sensortec акселерометр

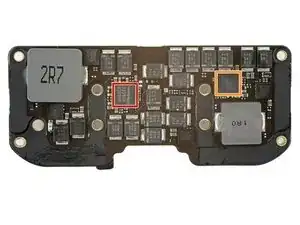

Шаг 8
Renesas ISL9238C зарядное устройство с понижающим‑повышающим преобразованием для аккумулятора
Renesas RAA489800 двунаправленный понижающе‑повышающий регулятор напряжения
Шаг 9
Texas Instruments TMP103A датчик температуры
Texas Instruments TMP103B датчик температуры
Шаг 10
Вероятно Cirrus Logic CS46L11 аудиокодек
Texas Instruments SN02776B0A усилитель мощности для звука
Texas Instruments TPS62135 понижающий преобразователь 4 A
Перевод руководства с ifixit.com
