Разборка OLYMPUS VN-8100PC

Я купил это в студенческом магазине... Да, вы правы. В студенческом магазине.

За свою цену оно было отличным. Стоило около 20$ и имело все функции, которые мне нужны.

Однако это, вероятно, использует самый старый интерфейс USB 1.1, так что не ждите быстрой передачи данных.

Тем не менее вы можете подключить музыку к входу MIC и записать её напрямую в MP3 или WMA.

В любом случае. Поскольку у моего устройства странность — оно само по себе отключается, давайте просто вскроем его и починим?

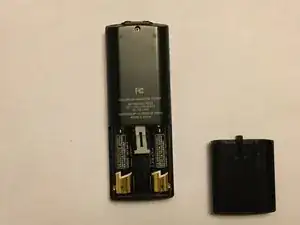

Ах. Хорошие старые батарейки формата AA.

Для доступа к двум винтам внизу нужно вынуть батарейки. Это приведёт к потере данных из оперативной памяти, что в данном случае затронет настройки времени. Но мы всё равно разберём устройство, так что это не важно.

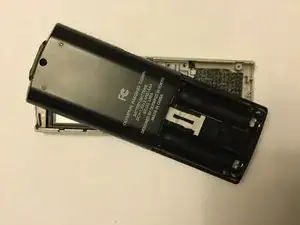

Винты ослабляют переднюю крышку, но из-за её простоты вы можете снимать её под любым углом.

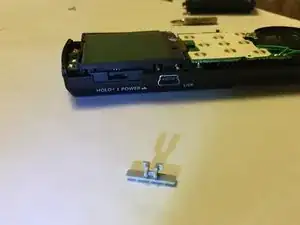

Снимите выключатель питания, прежде чем потеряете его.

Я до сих пор не знаю, зачем нужен винт на динамике, но я оставлю его на месте.

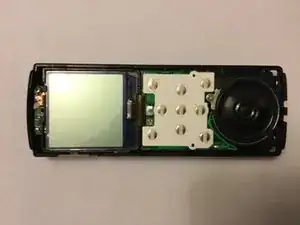

Далее снимаем экран.

Если вы говорите про iPhone, то это здесь крайне просто.

Тем не менее следите за задней частью. Здесь находится видеокабель. Отсоедините экран.

Вы можете перевернуть экран на сторону с клавиатурой. Это упростит работу и не повредит ничего.

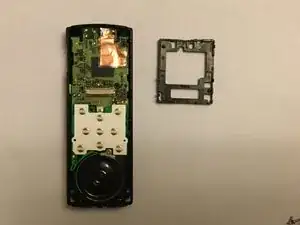

Далее — пластиковый каркас. В моём устройстве я встретил небольшое количество двухстороннего скотча, но снять его — простая задача, пользуйтесь здравым смыслом.

Снимите этот винт.

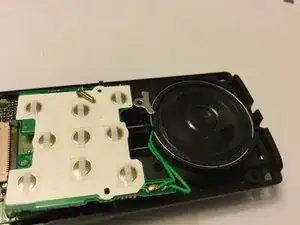

Далее идут две силиконовые детали. Клавиатура имеет разъём в правом верхнем углу, будьте осторожны.

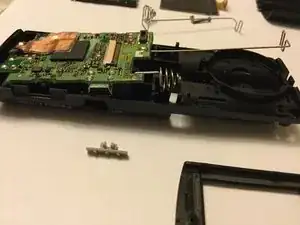

Четыре флеша питания батареи припаяны на плату, и два из них проходят под динамиком. Значит, динамик нужно снять.

Просто потяните за металлическую вставку, встроенную в поролоновую прокладку, а затем вытащите динамик. Вместе с ним выходит и клавиатура.

Обязательно ли возвращать эти поролоновые прокладки назад? По моему здравому смыслу они ничего не делают. Возможно, лишь звукоизоляция и прочее. Но у моей они уже порвались и превратились в кучу развесистого пластилина.

Там внизу четыре кусочка губки. Поднимайте их пинцетом.

У меня его нет. Всё равно можно делать как с ним, так и без него.

Теперь извлеките материнскую плату. Её держат три разъёма, но обойти их довольно просто. На самом деле очень просто.

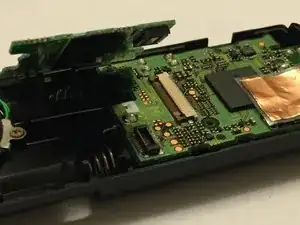

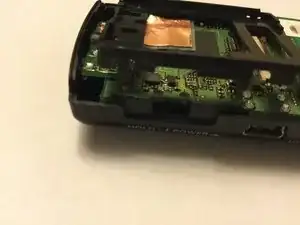

Кто-нибудь знает, для чего служат эти медные ленты? Они припаяны к плате, поэтому я не решился их снимать. Под ними ничего интересного...

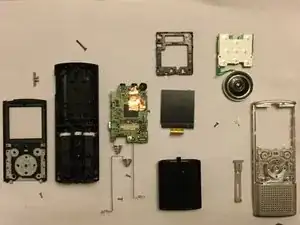

В любом случае, если нужно собрать обратно, просто выполните шаги в обратном порядке (не забывайте про поролоновые прокладки).
