Замена дисплея Philips DPM8000

Перед началом разборки устройства убедитесь, что оно выключено.

Наденьте антистатический браслет и зажмите конец ремешка на непокрашенном участке радиатора.

Снимите крышку батарейного отсека

Извлеките батарею.

Крышка батарейного отсека спроектирована так, чтобы служить инструментом для этой операции.

Открутите шесть винтов Torx #4 (5,3 мм) с обеих сторон устройства

Соберите снятые винты в миску или аналогичную емкость, иначе они могут потеряться.

Снимите верхнюю декоративную часть с корпуса.

Если ваши ногти недостаточно длинные, можно использовать пластиковый инструмент для открывания.

При повторной сборке устройства учитывайте, что шесть защелок по бокам верхней декоративной части должны быть размещены внутри рамки.

Поднимите корпус.

Дисплей и динамик подключены к материнской плате. Поэтому будьте осторожны, чтобы не повредить эти соединения.

Разблокируйте соединение между дисплеем и материнской платой, отодвинув коричневую защелку.

Рекомендуется использовать лопатку или аналогичный инструмент для этого шага.

Если защелка не открыта полностью, один из компонентов может быть легко поврежден.

Отсоедините соединение, вытянув кабель дисплея.

Если кабель не вынимается легко, вероятно, соединение все еще заблокировано.

При повторном подключении дисплея к материнской плате не забудьте заблокировать соединение, иначе оно со временем раскроется и вам придётся повторить первые восемь шагов этого руководства.

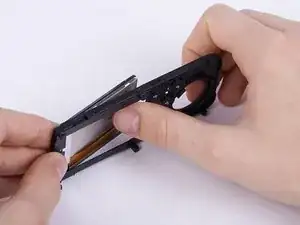

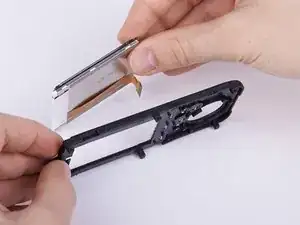

Извлеките неисправный дисплей из корпуса.

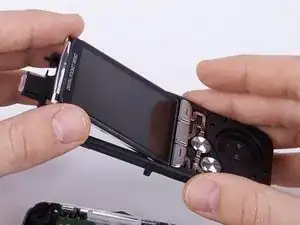

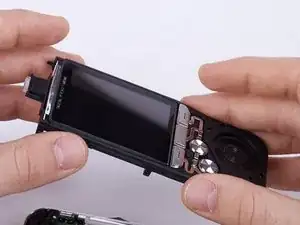

Установите новый дисплей в корпус.

До осени 2015 года DPM8000 поставлялся с дисплеем и отдельным стеклом дисплея. С тех пор дисплей и стекло поставляются как единая деталь.
