Замена ЖК-дисплея Grace Digital Mondo и номера деталей

Выверните (2) винта (14 мм) крестовой отверткой PH1 на устройстве.

Один винт находится на задней левой стороне, а другой — чуть ниже на нижней части устройства.

Используйте пластиковую лопатку, чтобы снять передние кнопки выбора предустановок.

Рекомендуем снять все кнопки для облегчения доступа.

Осторожно просуньте руку под сетку динамика и снимите ее. Она крепится защелками, поэтому не беспокойтесь о поломке.

Выверните (4) винта (14 мм) крестовой отверткой PH1 на передней панели рядом с динамиком.

Будьте осторожны с этими винтами, они легко срываются.

Проведите металлической лопаткой по краю передней панели, чтобы отделить клей, который крепит переднюю панель к корпусу.

С помощью металлической лопатки разделите переднюю панель и корпус устройства.

Отсоедините штыревой разъем в верхней части устройства с помощью металлической лопатки, чтобы открыть внутренние компоненты.

Отсоедините (4) штыревых разъема внутри с помощью металлической лопатки, чтобы отделить переднюю панель от остальной части устройства.

Выверните (10) винтов (10 мм) крестовой отверткой PH1 на плате дисплея.

Снимите материнскую плату с передней панели.

Если материнская плата плохо отделяется, НЕ применяйте силу. Проверьте, все ли винты удалены, и аккуратно снимите плату.

Сначала — выполните шаги из предыдущего руководства, чтобы снять материнскую плату.

Я заметил, что передняя ручка снималась упорно — но она вынимается прямо при небольшом усилии.

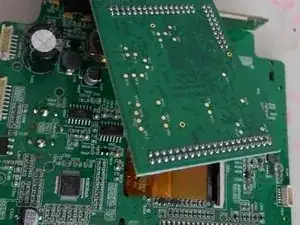

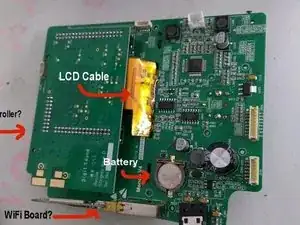

На этом этапе видно материнскую плату с дочерней платой (аудиоконтроллер?) и кабелем ЖК-панели, проходящим под ней.

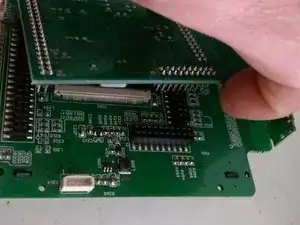

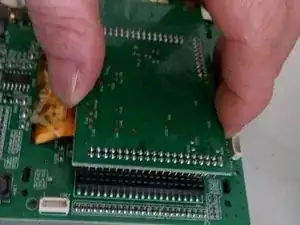

Осторожно потяните вверх дочернюю плату, чтобы снять ее с материнской платы и получить доступ к кабелю ЖК. Будьте осторожны, чтобы не согнуть контакты.

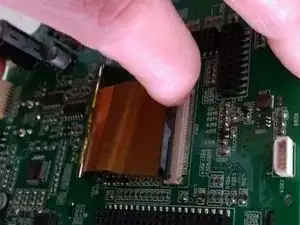

Осторожно поднимите черную защелку на разъеме ЖК, чтобы освободить кабель ЖК.

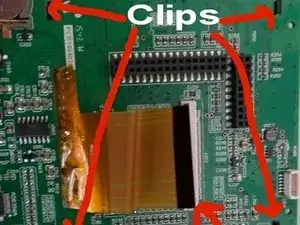

С другой стороны материнской платы держат ЖК-дисплей 4 черные защелки. Аккуратно отпустите каждую, нажимая на нее, чтобы они вышли на другую сторону.

Выведите кабель ЖК наружу через паз на материнской плате.

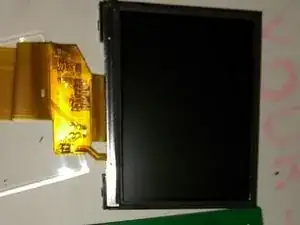

Теперь у вас есть ЖК-панель, но она все еще в защитном корпусе, который нужно снять для замены ЖК.

ЖК-панель приклеена небольшим количеством клея. Просто приложите небольшое давление снизу ЖК, рядом с кабелем, чтобы выдавить ее из корпуса.

Готово! Теперь номера деталей.

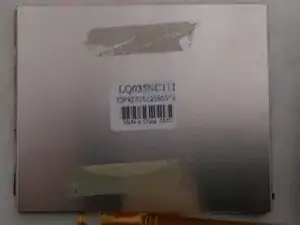

Во-первых, ЖК-панель: LQ035NC111

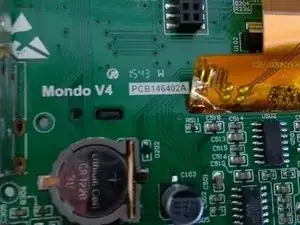

Далее номер материнской платы: Mondo V4 PCB146402A

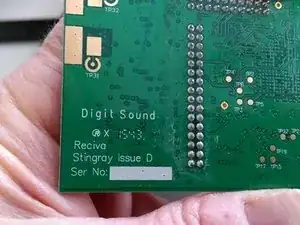

Далее дочерняя плата (аудиоконтроллер?), на ней указано: Digit Sound Reciva Stingray Issue D

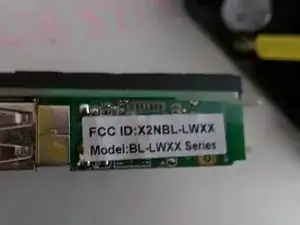

Последний номер детали — предположительно это Wi‑Fi адаптер. Он, по-видимому, приклеен в USB-разъем. Думаю, его можно вытащить без особых проблем, но я этого не пробовал.

BL-LWXX

Удачи! Я выполнил эти шаги из-за проблемы с дисплеем. Радио воспроизводит звук, но экран не показывает ничего. Точно не знаю, неисправна ли ЖК-панель или контроллер (материнская плата). Буду признателен за любые отзывы.
