Замена моно-динамика InFocus Screenplay 4805 мощностью 2,5 Вт
Замените встроенный моно-динамик 2,5 Вт при возникновении проблем со звуком.
Для этой работы вам понадобятся отвертка торкс и металлическая лопатка. Возможно, потребуется баллончик со сжатым воздухом для очистки внутренней части проектора.
Шаг 1
Положите проектор на спину.
С помощью крестовой отвертки Phillips #2 отверните (4) четыре золотистые винта длиной 2 см.
С помощью крестовой отвертки Phillips #2 отверните (3) три серебристых винта длиной 1 см.
Шаг 2
Поверните проектор так, чтобы плата задних разъёмов была обращена к вам.
С помощью крестовой отвертки Phillips #0 отвинтите (3) три серебристых винта длиной 1,0 см на задней панели.
Осторожно снимите заднюю панель с кабелями.
Шаг 3
Поверните проектор лицевой стороной с объективом к себе.
Осторожно подденьте обе серые кольцевые накладки объектива металлической лопаткой.
Шаг 4
После того как винты сняты, приступайте к снятию внешней панели.
Осторожно снимите переднюю панель с объективом.
Предупреждение: панель будет сопротивляться. Будьте осторожны, чтобы не повредить объектив.
Шаг 5
Осторожно, не натягивая провода внутри проектора, приподнимите верхнюю панель и снимите её с проектора.
Положите крышку за проектор так, чтобы внутренности были открыты и не повреждены.
Шаг 6
Найдите круглый динамик в нижнем левом углу внутренней стороны крышки.
С помощью крестовой отвертки Phillips #1 отвинтите три золотистых винта длиной 2 см.

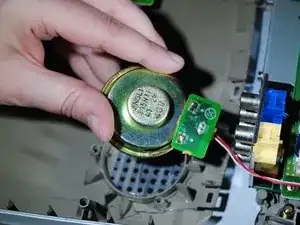

Снимите динамик с крышки и переверните металлической стороной вниз.
Шаг 7

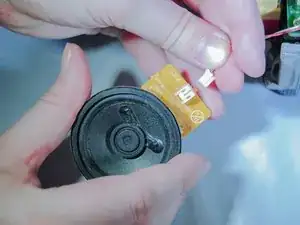

Осторожно потяните за белый разъём, чтобы отсоединить динамик.

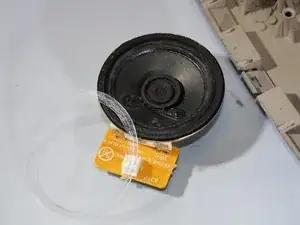

Выньте динамик из держателя.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
