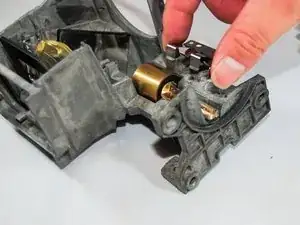

Замена светового туннеля InFocus Screenplay 4805

Замените световой туннель при появлении тёмных полос через экран или по его краям.

Для выполнения этой работы понадобится баллончик со сжатым воздухом для очистки внутренней части, если она загрязнена. Также понадобятся отвертка Torx и металлическая лопатка.

Шаг 1

Положите проектор на спину.

Используйте крестовую отвертку Phillips #2, чтобы выкрутить (4) четыре золотых винта длиной 2 см.

Используйте крестовую отвертку Phillips #2, чтобы выкрутить (3) три серебряных винта длиной 1 см.

Шаг 2

Поверните проектор так, чтобы плата с задними разъёмами была обращена к Вам.

С помощью крестовой отвертки Phillips #0 выкрутите (3) три серебряных винта длиной 1,0 см на задней панели.

Осторожно снимите заднюю панель с разъёмами.

Шаг 3

Поверните проектор так, чтобы передняя сторона с объективом была обращена к Вам.

Осторожно подденьте оба серых кольца объектива металлической лопаткой.

Шаг 4

После удаления винтов продолжите демонтаж внешней панели.

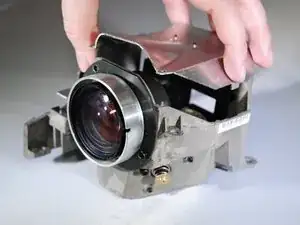

Осторожно снимите переднюю панель объектива.

Предупреждение: панель будет сопротивляться. Будьте осторожны, чтобы не повредить объектив.

Шаг 5

Не растягивая провода внутри проектора, аккуратно снимите верхнюю панель с проектора.

Положите крышку позади проектора так, чтобы внутренняя часть была открыта и не повреждена.

Шаг 6

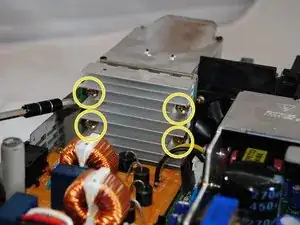

С объективом, обращённым к Вам, выкрутите следующие винты:

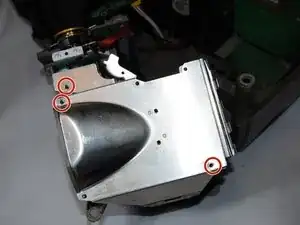

Используя крестовую отвертку Phillips #1, выкрутите (3) три золотых винта длиной 1,25 см, удерживающих металлическую решётку между блоком цветового колеса и лампой.

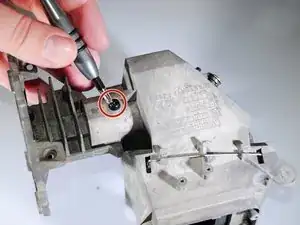

Используя крестовую отвертку Phillips #1, выкрутите (2) два золотых винта длиной 2 см с правой стороны корпуса объектива.

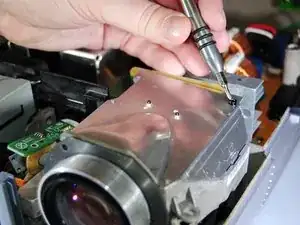

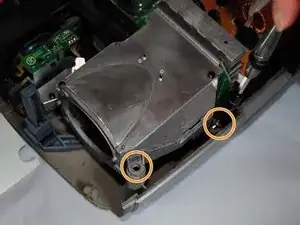

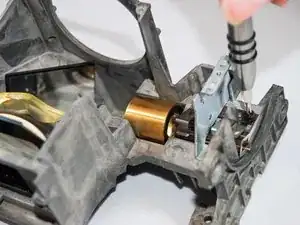

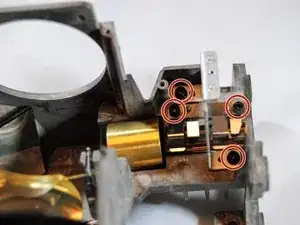

Используя крестовую отвертку Phillips #1 и изогнутую отвёртку, выкрутите (4) четыре винта длиной 2 см на задней стороне корпуса объектива.
