Замена блока питания проектора Sonyo pro extraX multiverse

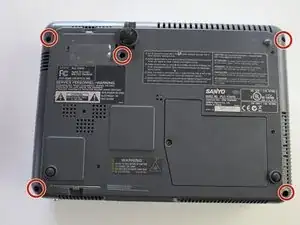

Положите проектор вверх дном, чтобы получить доступ к винтам на нижней панели.

Открутите пять винтов длиной 9 мм с помощью отвёртки Phillips 1.

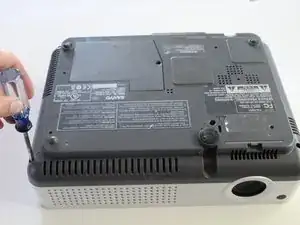

Поверните проектор на бок.

Открутите один винт Phillips 1 длиной 9 мм

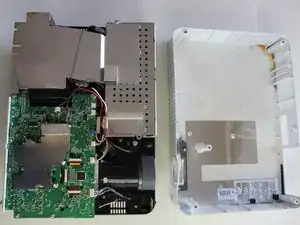

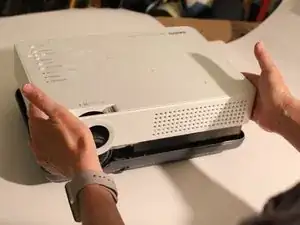

Поставьте проектор в правильное положение и поднимите верхнюю панель вверх, отложив её в сторону.

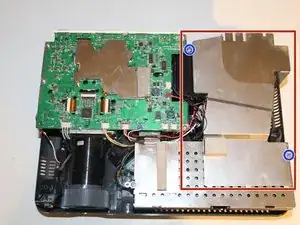

Найдите металлическую панель на правой стороне.

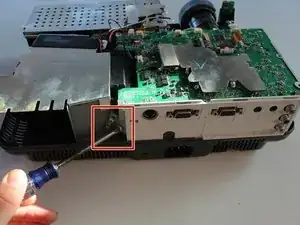

Открутите два винта длиной 7 мм

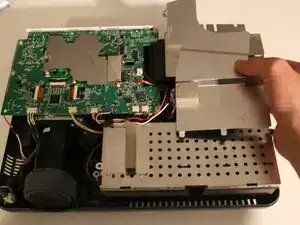

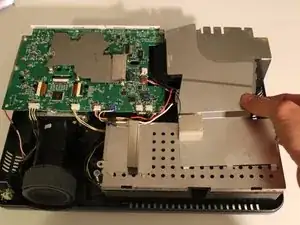

Приподнимите панель немного вверх и вперёд, чтобы полностью снять её.

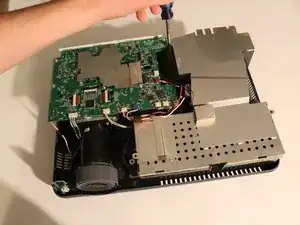

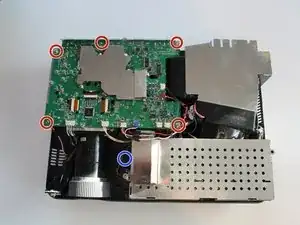

Открутите пять винтов длиной 9 мм с помощью отвёртки Phillips 1

Открутите один винт длиной 11 мм с помощью отвёртки Phillips 1

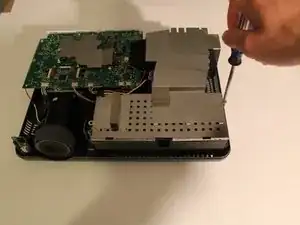

Открутите два винта длиной 5 мм с помощью отвёртки Phillips 2

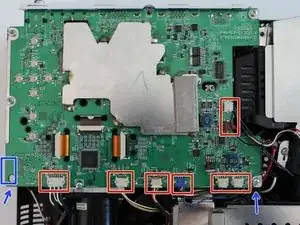

Снимите все защёлки с материнской платы.

Также необходимо отключить две дополнительные защёлки, расположенные под материнской платой.

Чтобы отключить ленточные кабели, поднимите чёрную защёлку ногтем или концом лопатки.

Теперь воспользуйтесь лопаткой или шпажкой, чтобы извлечь кабель.

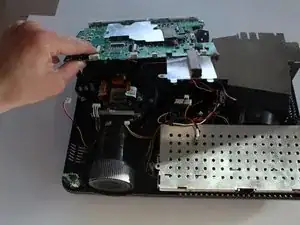

Медленно приподнимите плату, убедившись, что кабели не зацепились.

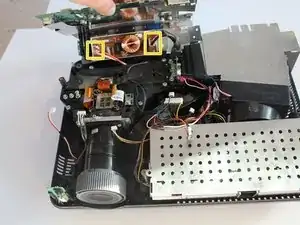

Отключите два силовых кабеля, подключённых к плате.

Извлеките материнскую плату из устройства.

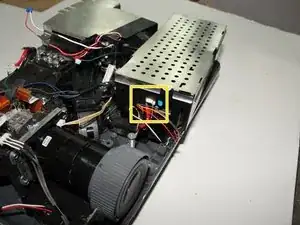

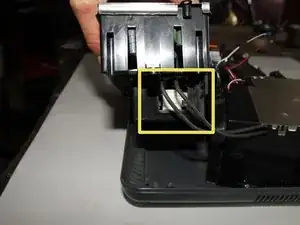

Снимите два разъёма, сжав их и потянув вверх.

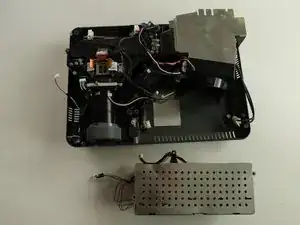

Теперь можно извлечь блок питания.
