Замена вспомогательного вентилятора InFocus LP435Z
Небольшой вспомогательный вентилятор расположен прямо за вентиляционными отверстиями в решётке рядом с объективом на передней части проектора. Он прогоняет воздух над зоной фокусировки света, которая может сильно нагреваться из‑за лампы, а также способствует притоку воздуха в проектор, чтобы главный вентилятор мог циркулировать его дальше.
Шаг 1
Положите проектор на спину (кнопки вниз), объектив обращён от Вас.
Снимите два винта 84 мм в верхних левом и правом углах проектора, используя крестовую отвёртку Phillips #2.
Снимите оставшиеся три винта 8,5 мм, используя крестовую отвёртку Phillips #1.
Шаг 2
Используйте пластиковые инструменты для открытия, чтобы отжать защёлки, удерживающие крышку лампы, и снимите её.
В проекторе, использованном в этом руководстве, нет сборки лампы, у Вашего проектора она может выглядеть иначе.
Шаг 3
Снимите два задних винта 8,5 мм, удерживающих заднюю панель корпуса, используя крестовую отвёртку Phillips #1.
Снимите заднюю панель, потянув её прямо назад, и отложите в сторону.
Шаг 4
Переверните проектор и разверните его так, чтобы объектив был обращён к Вам.
Поверните серое кольцо регулировки зума по часовой стрелке и выдвиньте объектив полностью, затем сдвиньте кольцо регулировки зума как можно дальше к концу объектива.
Сдвиньте переднюю панель корпуса в направлении ослабленного кольца регулировки зума, пока верхняя панель проектора не освободится из‑под кромки передней панели корпуса.
Передняя панель корпуса не снимется полностью из‑за препятствия в виде кольца регулировки зума. Она лишь немного сдвинется вперёд.
Шаг 5
Снимите верхнюю панель корпуса и отложите её в сторону.
Шаг 6

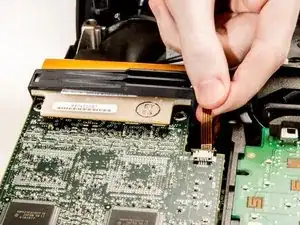

Отключите маленький ленточный кабель, соединяющий DLP‑плату с материнской платой. Он препятствует доступу к кабелю питания вспомогательного вентилятора.

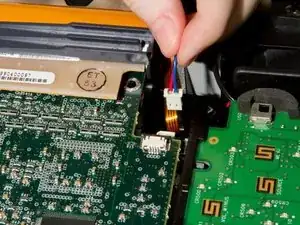

Отключите кабель питания вспомогательного вентилятора от материнской платы.
Шаг 7

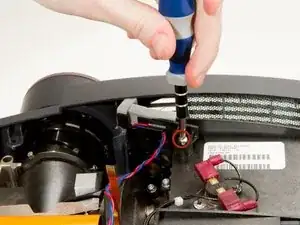

Снимите два винта Phillips #1 8,5 мм, удерживающих вспомогательный вентилятор на месте.
Второй винт расположен близко к нижней части проектора и может быть трудно обнаружим.
Шаг 8

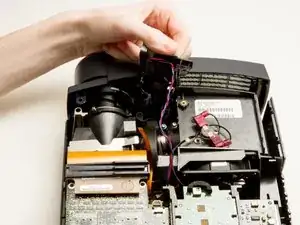

Удалите вспомогательный вентилятор, потянув прямо вверх и вынув его из проектора.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
