Замена материнской платы InFocus Screenplay 4805

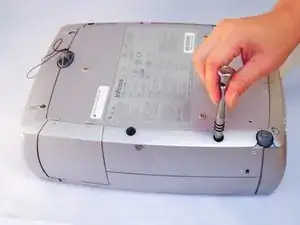

Переверните проектор на заднюю сторону.

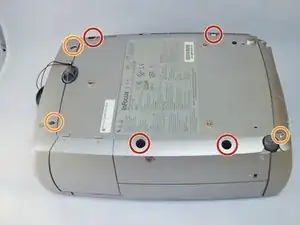

С помощью отвертки Phillips #2 удалите (4) четыре золотых винта длиной 2 см.

С помощью отвертки Phillips #2 удалите (3) три серебристых винта длиной 1 см.

Поверните проектор так, чтобы плата задних разъемов была обращена к вам.

Используя отвертку Phillips #0, удалите (3) три серебристых винта длиной 1,0 см на задней панели.

Осторожно снимите панель с задними разъемами.

Поверните проектор так, чтобы передняя сторона с объективом была обращена к вам.

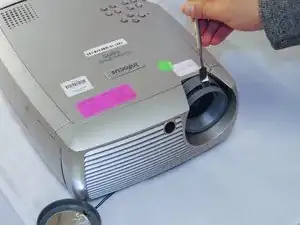

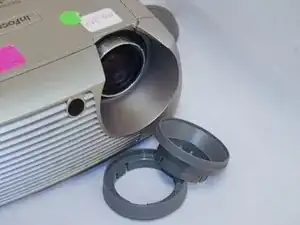

Аккуратно подденьте оба серых кольца объектива с помощью металлической лопатки.

Теперь, когда винты сняты, приступайте к снятию внешней панели.

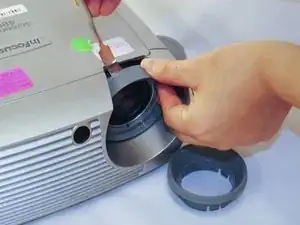

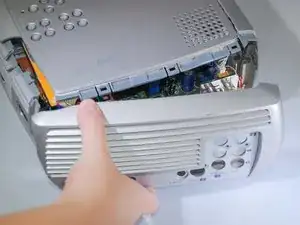

Осторожно снимите переднюю панель объектива.

Учтите, панель будет сопротивляться. Будьте осторожны, чтобы не повредить объектив.

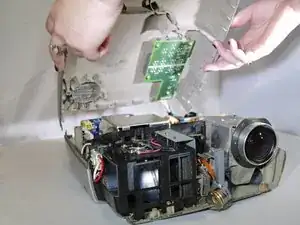

Не вытягивая провода внутри проектора, аккуратно приподнимите верхнюю панель и снимите её с проектора.

Положите крышку за проектором так, чтобы внутренности были открыты и не повредились.

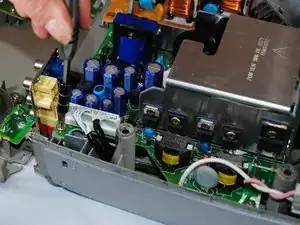

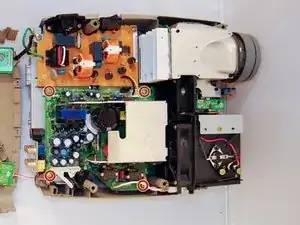

Используя отвертку Phillips #1, удалите (4) четыре винта длиной 1,5 см в каждом из четырёх углов крышки материнской платы.

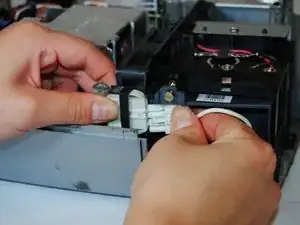

Снимите белую клемму, подключённую к лампе.

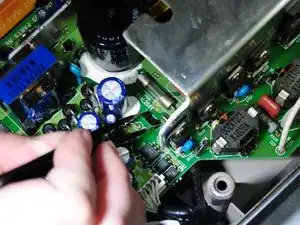

Аккуратно потяните белую защёлку на правой стороне серебристого корпуса питания, сжав её с обеих сторон.

Сожмите две чёрные защёлки внутри крышки, чтобы снять её.

Осторожно потяните за длинную белую клемму, чтобы снять её.
