Снятие основной платы Smart UF75
Это руководство показывает шаги по снятию основной платы с проектора Smart UF75. Это даёт доступ, необходимый для многих других ремонтов, включая замену вентиляторов, блоков питания, цифрового микрозеркального устройства (DMD) или цветового колеса.
Шаг 1

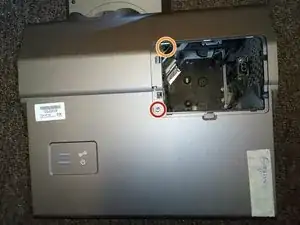

Используйте плоскую отвертку или монету, чтобы снять крышку, закрывающую модуль лампы

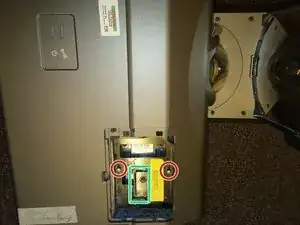

Отверните эти 2 винта Philips №2 длиной 5 мм. Эти винты должны оставаться закреплёнными внутри модуля лампы.

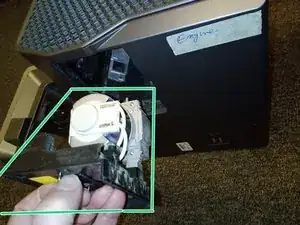

Поднимите ручку и выньте модуль лампы.
Важно избегать попадания пыли в оптические части. Я пропылесосил область вокруг лампы насадкой с мягкой щёткой, затем пропылесосил другие пыльные участки по мере их обнажения во время разборки.
Не касайтесь зеркала. Хрупкая передняя серебрённая поверхность зеркала легко царапается.
Шаг 2

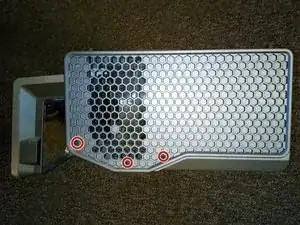

Снимите эти 3 чёрных винта Philips №2 длиной 5 мм с правой боковой панели.

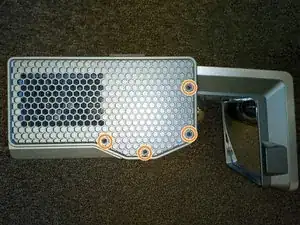

Снимите эти 4 чёрных винта Philips №2 длиной 5 мм с левой боковой панели.

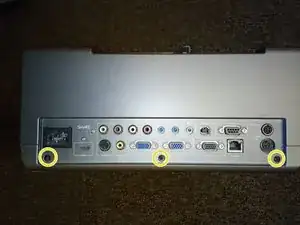

Снимите эти 3 чёрных винта Philips №2 длиной 5 мм с задней панели.
Шаг 3

Снимите этот винт Philips №2 длиной 7 мм под крышкой лампы.
Снимите винт Philips №2 длиной 7 мм глубоко в этом отверстии. Для доступа к этому недоступному винту необходима магнитная отвертка.
Крышку теперь можно снять, осторожно поддев её, начиная от отверстия для лампы.

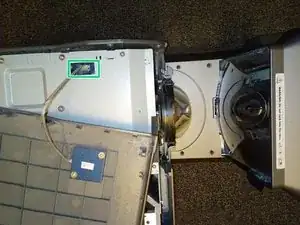

Отключите этот кабель, затем отложите крышку проектора в сторону.
Шаг 4

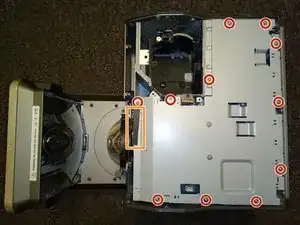

Снимите эти 11 серебристых винтов Philips №2 длиной 5 мм с металлической крышки.
Отклейте эту чёрную карточку, приклеенную к металлической крышке.
Снимите металлическую крышку, чтобы открыть основную плату
Шаг 5

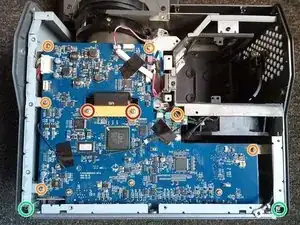

Снимите эти 2 серебристых винта Philips №1 длиной 8 мм и их белые пластиковые шайбы, затем отсоедините ленточный кабель. Вилка выпадет через отверстие в плате, когда Вы поднимете плату.
Снимите эти 6 серебристых винтов Philips №2 длиной 8 мм с основной платы.
Снимите эти 2 серебристых винта Philips №2 длиной 6 мм, которые крепят плату разъёмов на задней панели проектора.
Шаг 6

Проекторы, выпущенные в 2010 году, имеют здесь небольшую дополнительную плату. Вы можете пропустить этот шаг, если у вас более новый проектор без этой дополнительной платы.

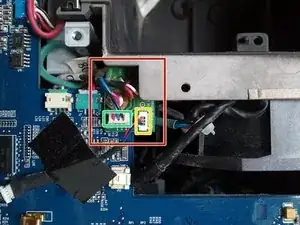

Отключите этот провод от маленькой платы. Отогните две полоски ленты, удерживающие провод, оставив один конец каждой полоски ленты прикреплённым к плате для последующей сборки.
Отсоедините другой разъём от этой маленькой платы. Маленькая плата теперь может сниматься вместе с основной платой.
Шаг 7

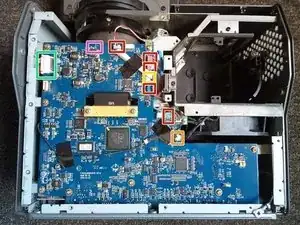

Отключите эти 5 разъёмов. Эти разъёмы жёсткие, но у них нет защёлок. Я использовал комбинацию плоскогубцев и миниатюрных бокорезов, чтобы захватить два края каждого разъёма и провернуть их для ослабления.
Снимите этот разъём, нажав на заднюю часть разъёма, чтобы освободить защёлку
Осторожно снимите этот тонкий ленточный кабель, отщёлкнув пластиковый фиксатор, затем вытащив кабель. Отклейте ленту, фиксирующую ленточный кабель к плате.
В более поздних моделях здесь имеется дополнительный провод, который нужно будет отключить.
Снимите этот больший разъём, сжав оба конца, чтобы освободить защёлки. В более поздних моделях этот разъём находится под платой, поэтому его нужно будет освободить во время снятия платы.
Совет: При большом количестве мелких разъёмов легко оставить разъём под платой при сборке. Прикрепление длинного провода к каждому разъёму делает их более заметными.
Совет: Сделайте фотографию, показывающую, как мелкие разъёмы подключены к основной плате, чтобы облегчить повторную сборку, поскольку расположение разъёмов слегка различается между проекторами.
Шаг 8

Снимите основную плату, подняв плату с заднего торца, где расположены внешние разъёмы.

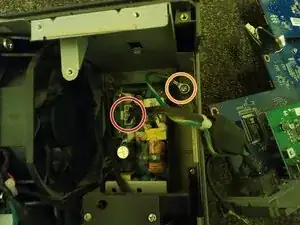

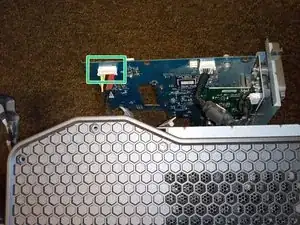

Отключите этот сетевой разъём.
Отключите заземляющий провод, отвинтив этот серебристый винт Philips №2 длиной 5 мм с его прижимающей рифлёной шайбой.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
