Замена лампы InFocus Screenplay 4805
В этом руководстве показано, как заменить лампу проектора, если изображение не отображается на экране. Вам понадобится новая лампа и набор инструментов iFixit.
Шаг 1
Снимать переднюю панель не требуется.

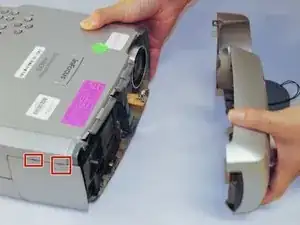

Чтобы снять крышку лампы, воспользуйтесь металлической или пластиковой лопаткой и отстегните крышку от проектора. Отложите её в сторону для последующей установки.
Шаг 2
Начиная с этого шага, лампу можно заменить как единый узел, и руководство будет завершено. Если вы хотите собрать лампу с новой лампой и использовать старый корпус, воспользуйтесь этим руководством: Восстановление лампы InFocus Screenplay 4805
Если вы заменяете лампу как единый узел, следуйте этому руководству в обратном порядке, начиная с этого шага.

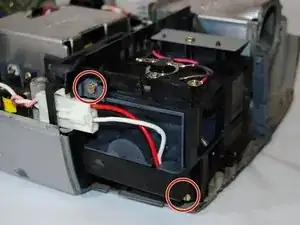

Открутите две золотистые винта длиной 1 см и шайбы сбоку от корпуса объектива с помощью биты с плоским шлицем 4,0

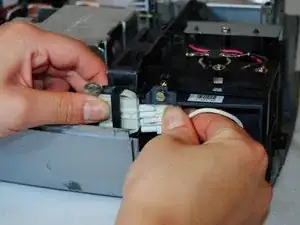

Сожмите белый язычок провода, чтобы аккуратно отключить его от корпуса объектива.
Шаг 3
Этот шаг необходим только при восстановлении старой лампы с новой лампой.

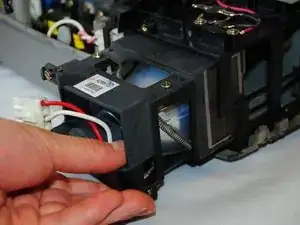

Выдвиньте корпус лампы из проектора.
Используйте отвёртку Phillips #1, чтобы открутить три золотистых винта длиной 1 см на корпусе лампы.
Шаг 4
Этот шаг необходим только при восстановлении старой лампы с новой лампой.
Аккуратно потяните верхнюю часть корпуса лампы, чтобы снять её.
Поднимите середину корпуса лампы, чтобы извлечь её.
Будьте осторожны с подвижными деталями, такими как металлический корпус и стеклянная линза фокусировки.
Шаг 5
Этот шаг необходим только при восстановлении старой лампы с новой лампой.
Отцепите пружину от корпуса лампы.
Аккуратно извлеките лампу.
Завершение
Чтобы собрать устройство обратно, выполните инструкции в обратном порядке.
