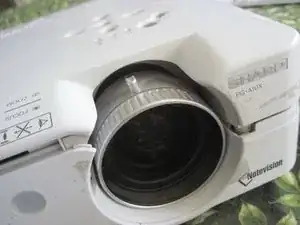

Замена термопредохранителя Sharp PG-A10X

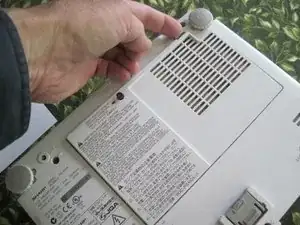

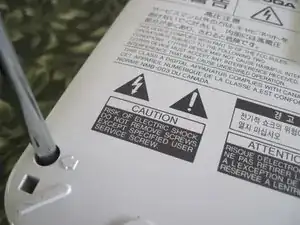

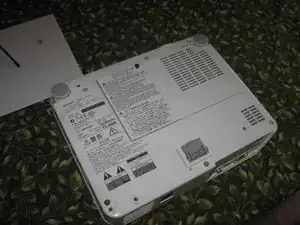

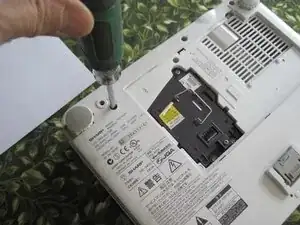

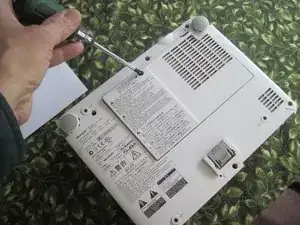

Мы предполагаем, что раз вы используете «iFixIt», то проигнорируете предупреждение об электрических ударах. Отключите проектор от питания (теперь опасности удара нет) и выкрутите шесть винтов с крестообразной головкой длиной 0.5".

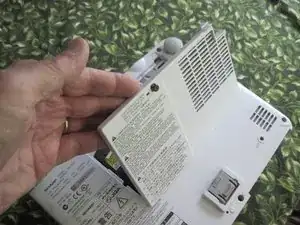

Хотя это и не строго необходимо для этой процедуры, на данном этапе полезно снять панель доступа к лампе. Ослабьте закреплённый винт с крестообразной головкой на краю этой крышки (он чёрного цвета), затем, нажав защёлку пальцем, откройте крышку как дверь.

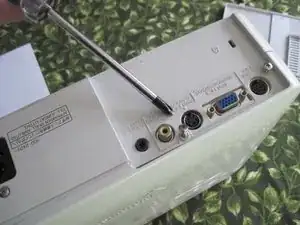

Необходимо удалить ещё два винта — два хромированных винта с крестообразной головкой на задней панели рядом с разъёмами ввода. Ещё один похожий винт находится рядом с чёрным разъёмом питания — его удалять не требуется. Держите эти два винта отдельно от шести более длинных, которые вы сняли на предыдущем шаге.

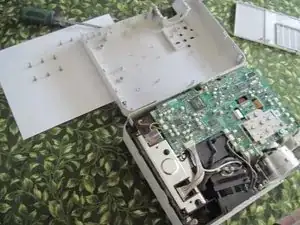

Переверните проектор (верните в рабочее положение). Если вы ещё не вынули шесть винтов из отверстий (открученные на шаге первом), они теперь могут выпасть на стол. Подберите их и сохраните порядок. Осторожно подденьте плоской отвёрткой (или ножом для масла) по стыку между половинками корпуса, пока верхняя часть не отщёлкнется — она крепится на защёлках.

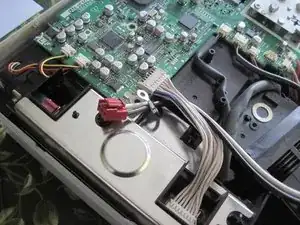

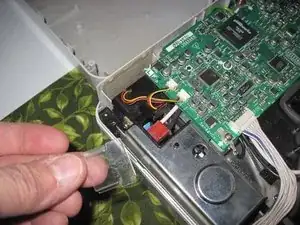

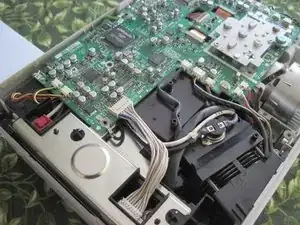

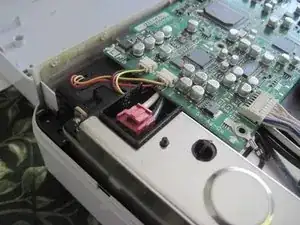

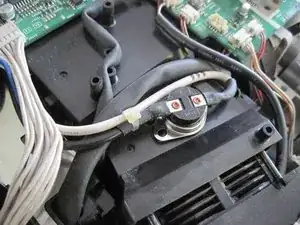

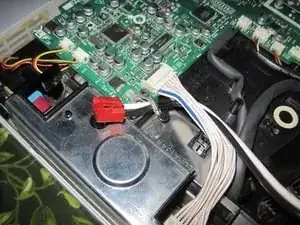

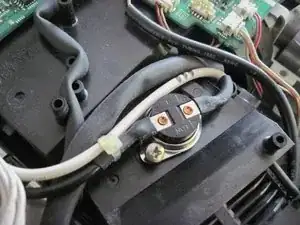

Деталь, которую мы заменяем — термопредохранитель — представляет собой серебристую «пятку» с одним чёрным и одним белым проводом, подключёнными к ней. Оба провода подключаются к шасси на этом красном разъёме. Снимите прозрачную пластиковую крышку плоской отвёрткой.

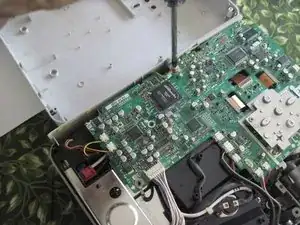

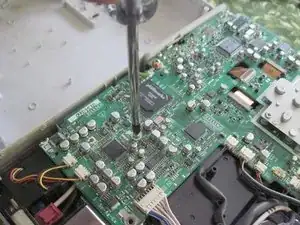

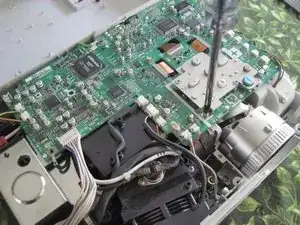

Печатную плату держат более четырёх винтов. Вам нужно снять только четыре из них — достаточно, чтобы приподнять угол платы, под которым проходят провода термопредохранителя. Под двумя из этих винтов находятся круглые клеммы для проводов: одна внизу слева и одна в центре вверху.

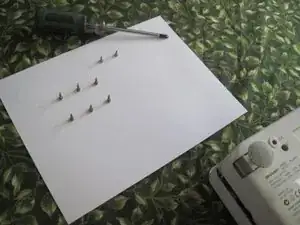

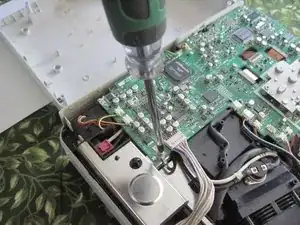

Один из винтов, задний в средней части, больше других. Просто запомните, из каких отверстий они были выкручены, чтобы вернуть их на место. Четыре винта: 1) передний левый угол, 2) задний край по центру, 3) один примерно посередине между ними, 4) один рядом с объективом возле кнопок управления. Плата полностью не снимается.

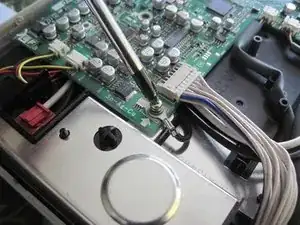

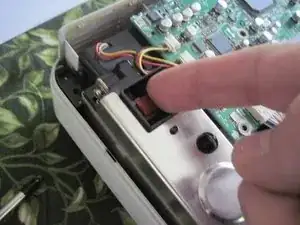

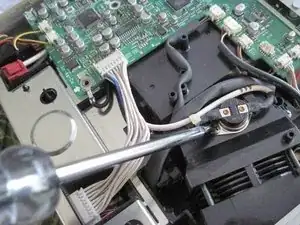

Теперь вы можете отвести красный разъём термопредохранителя с его гнезда: используйте плоскую отвёртку, чтобы освободить защёлку. Также снимите один винт, который держит саму монтажную часть предохранителя (рабочую часть) на чёрном корпусе вентилятора. Организуйте винты!

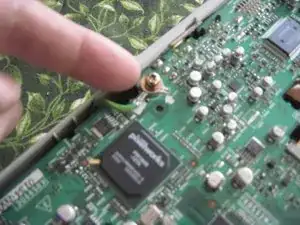

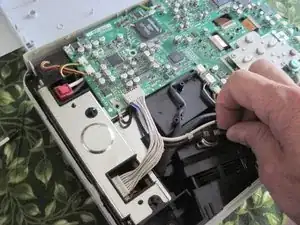

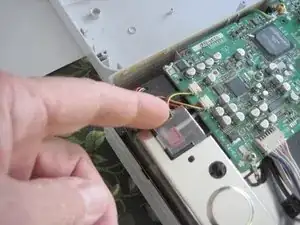

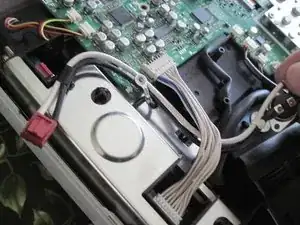

Осторожно приподнимите передний левый угол печатной платы и выведите чёрный и белый провода термопредохранителя из-под неё. Учтите, что они проходят под платой, но над чёрным соединительным проводом у отверстия для углового винта, и под жгутом проводов между платой и шасси. Снимать жгут проводов не нужно.

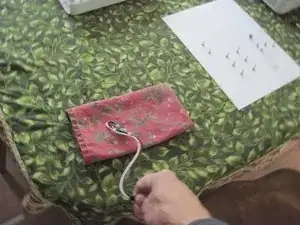

Это интересный момент. Вы можете заменить извлечённый термопредохранитель новым, ИЛИ попытаться «сбросить» предохранитель. Держите сборку за штекер одной рукой, положите кнопку предохранителя на мягкую поверхность на столе (серебристой стороной вниз), поднимите примерно на 18" и резко ударьте кнопку о поверхность. Один «щёлчок».

Независимо от того, восстановили ли вы предохранитель ударом или купили новый узел (номер детали QCNW-B110WJZZ, биметаллический на плату — найдёте похожий на фото), проведите провода предохранителя и разъём обратно под жгутом проводов, над чёрным проводом и под углом печатной платы (аккуратно приподнимите угол платы).

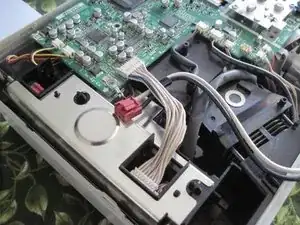

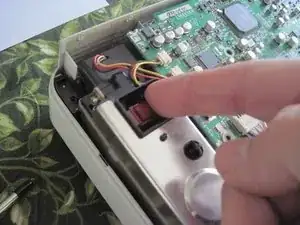

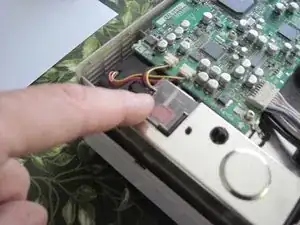

После того как вы пропустили чёрный и белый провода термопредохранителя под платой, над чёрным проводом и под жгутом проводов платы, можно надеть разъём обратно на контакты. Надвиньте его до щелчка.

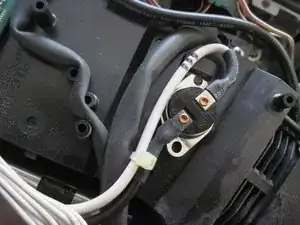

Рабочая часть термопредохранителя устанавливается обратно на чёрный корпус вентилятора. Одна «ушко» защёлкивается под чёрную пластиковую скобу. Другое «ушко» закрепляется винтом, который вы сняли на шаге 8.

Замените четыре винта, которые Вы сняли с платы в шагах 6 и 7. Помните, один из винтов (под зелёным проводом) больше других. Винт в переднем левом углу, рядом с тепловым предохранителем, также прижимает клемму чёрного провода. Также установите на место прозрачную пластиковую крышку над красным соединителем теплового предохранителя.

Сейчас хорошее время, чтобы продуть пыль из вентиляционных отверстий. Сзади и по бокам есть впускные отверстия, а также несколько вентиляторов. Используйте сжатый воздух. Аккуратно установите верхнюю крышку на нижнюю и защёлкните её по периметру: она фиксируется защёлками.

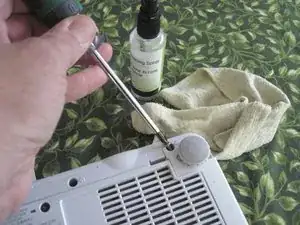

Верните два хромированных винта на панель разъемов сзади, затем переверните проектор и замените шесть винтов корпуса в глубоких отверстиях на дне. Затягивайте плотно, но не чрезмерно — помните, корпус пластиковый.

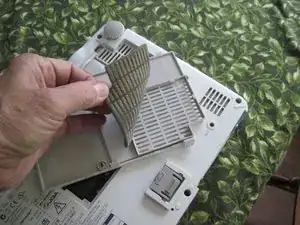

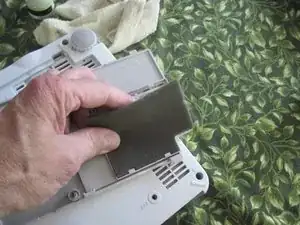

В панели доступа к лампе имеется поролоновый воздушный фильтр, который легко очистить. Он также легко рвётся, поэтому будьте осторожны: извлеките поролон из панели доступа. Можно аккуратно пропылесосить грязь пылесосом, продуть сжатым воздухом или даже промыть водой и высушить. Просто не рвите его. Установите фильтр обратно и закройте крышку.

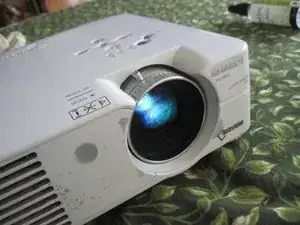

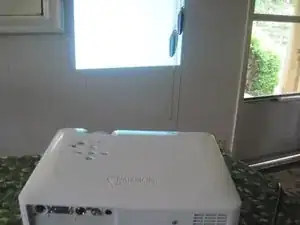

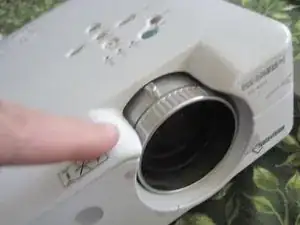

Теперь можно включить питание. Малые индикаторные лампы должны загореться. Если они светятся зелёным, постоянно или мигая, один или два — оставьте как есть. Лампа со временем включится, как и вентилятор. После включения лампы нажмите кнопку «выкл.», чтобы выключить, как обычно. Если загорится красный индикатор питания, это тоже нормально. Можно нажать кнопку «вкл.».
