Замена объектива проектора InFocus LP540

Поверните проектор в нормальное положение и разверните так, чтобы задние разъёмы были обращены к вам.

Снимите металлические винты 7 мм с помощью отвертки с плоским шлицем.

С помощью отвертки Torx T10 отвинтите два чёрных винта 10 мм, расположенные в центре задней панели.

Переверните проектор.

Используйте отвертку Torx T10, чтобы выкрутить два винта 77 мм, находящиеся ближе всего к задним портам.

Снимите два винта 10 мм, расположенные со стороны объектива, с помощью отвертки Torx T10.

Снова переверните проектор.

Осторожно приподнимите основную крышку, чтобы не порвать шлейфы питания.

Отсоедините провод динамика от платы, одновременно сжимая боковые защёлки и вытягивая разъём.

Потяните за коричневые фиксирующие язычки по сторонам держателя белого пластикового шлейфа и извлеките шлейф.

Снимите верхнюю крышку.

Нажмите на защёлки-фиксаторые язычки, чтобы извлечь кабели из белых держателей.

С помощью отвертки Torx T10 отвинтите пять винтов 5 мм, расположенных на плате.

Поднимите пять металлических защёлок, расположенных в задней части проектора.

Не тяните металлические защёлки слишком сильно или резко — они легко ломаются.

Снимите три золотистых шлейфа, отогнув вверх чёрные защёлки, удерживающие шлейфы.

Осторожно извлеките шлейфы и уложите их под основной платой.

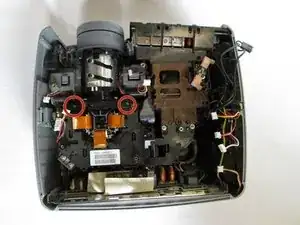

Осторожно приподнимите всю основную плату.

Снимите два винта 10 мм с помощью крестовой отвертки Phillips №0.

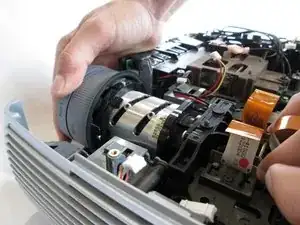

Аккуратно удерживая объектив за оба конца, поднимите его одновременно с двух сторон.
