Замена основных вентиляторов проектора InFocus LP540

Переверните проектор в нормальное положение и поверните его так, чтобы задние разъемы были обращены к вам.

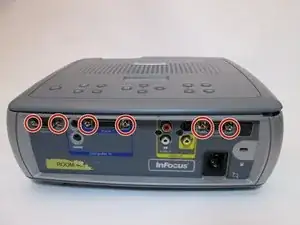

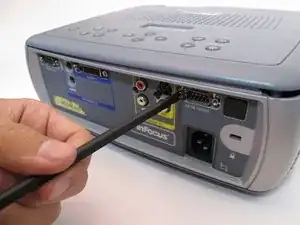

Удалите металлические винты 7 мм с помощью отвертки с плоским шлицем.

Используя отвертку Torx T10, снимите два черных винта 10 мм, расположенных в центре задней панели.

Переверните проектор.

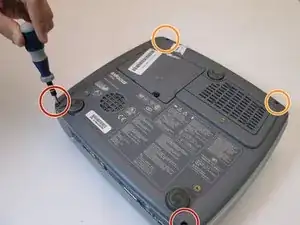

Используйте отвертку Torx T10, чтобы снять два винта 77 мм, расположенные ближе всего к задним разъемам панели.

Снимите два винта 10 мм, расположенные со стороны объектива, с помощью отвертки Torx T10.

Переверните проектор обратно.

Осторожно приподнимите основную крышку, чтобы не порвать электрические шлейфы.

Отключите провода динамика от платы — сожмите стороны разъема и потяните одновременно.

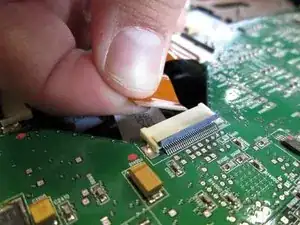

Потяните за коричневые язычки по бокам белого держателя шлейфа и извлеките шлейф.

Снимите верхнюю крышку.

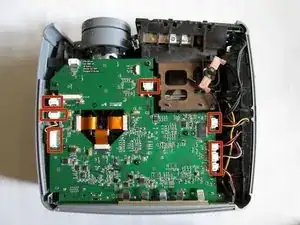

Удерживая фиксирующие защелки, извлеките кабели из белых разъемов.

С помощью отвертки Torx T10 снимите пять винтов 5 мм, расположенных на плате.

Поднимите пять металлических язычков, расположенных в задней части проектора.

Не тяните металлические язычки слишком сильно или слишком быстро — они легко ломаются.

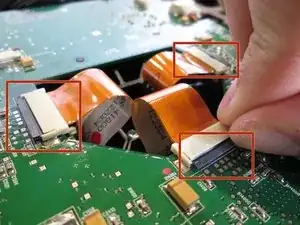

Снимите три золотистых шлейфа, отогнув вверх черные защелки, удерживающие шлейфы.

Осторожно извлеките шлейфы и поместите их под основной платой.

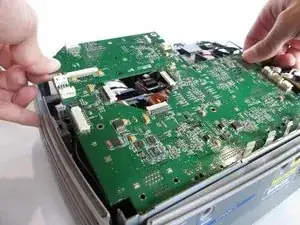

Аккуратно поднимите всю основную плату вверх.

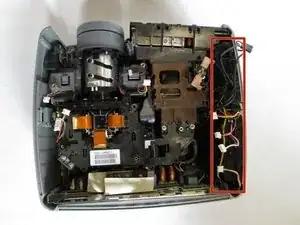

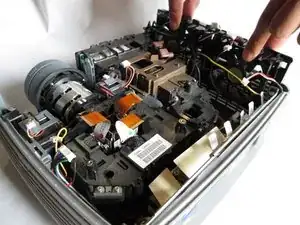

После снятия основной платы аккуратно поднимите вентиляторы вверх. Убедитесь, что провода не запутаны в процессе.
