Замена лампы проектора InFocus LP540

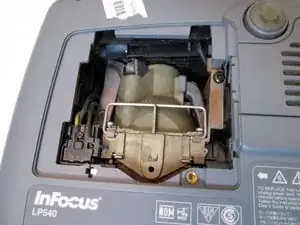

Это руководство поможет заменить неработающую лампу проектора, которая отвечает за создание света, необходимого для проекции.

Шаг 1

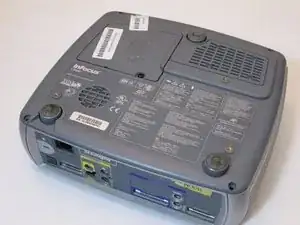

Положите проектор на спину так, чтобы кнопки управления были обращены вниз.

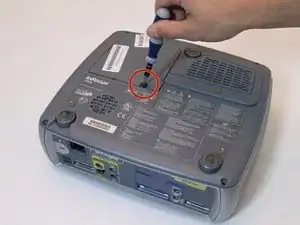

Удалите чёрный винт 7 мм на внешнем корпусе крестовой отвёрткой PH2.

Используйте пластиковую плоскую отвертку, чтобы снять крышку лампы.

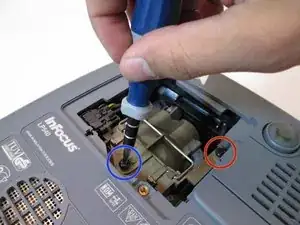

Удалите винт 7 мм в нижней центральной части крестовой отверткой PH2.

Ослабьте, но не снимайте винт 7 мм в верхнем правом углу крестовой отверткой PH2.

Возьмитесь за серебристую ручку.

Отцепите ручку, чтобы она могла свободно двигаться.

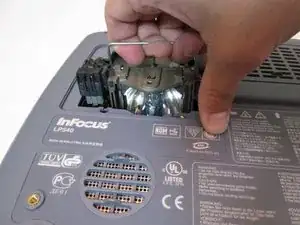

Потяните ручку прямо вверх, пока лампа полностью не выйдет из проектора.

Для сборки устройства выполните шаги в обратном порядке.

Перевод руководства с ifixit.com
