Замена зеркала Smart UF75

Проектор Smart UF75 использует изогнутое пластиковое зеркало для формирования проецируемого изображения. Серебряное покрытие находится на передней поверхности зеркала. Оно легко повреждается при попытках очистки.

Зеркало не предназначено для замены. Пластиковое зеркало приклеено к металлическому опорному кронштейну. Единственный вариант ремонта — перенести зеркало вместе с опорным кронштейном с донора, у которого неисправность другого характера.

Для снятия кронштейна зеркала необходимо сначала извлечь все остальные электрические и оптические детали проектора, как описано в этом руководстве.

Шаг 1

Используйте плоскую отвёртку или монету, чтобы снять крышку, закрывающую модуль лампы.

Ослабьте эти 2 винта Philips #2. Эти винты должны оставаться зафиксированными в модуле лампы.

Поднимите эту ручку и выньте модуль лампы.

Важно избегать попадания пыли в оптические элементы. Я пропылесосил область вокруг лампы мягкой насадкой-щёткой, затем пропылесосил другие пыльные участки по мере их открытия при разборке.

Не прикасайтесь к зеркалу. Хрупкая серебрёная передняя поверхность зеркала легко царапается.

Шаг 2

Снимите эти 3 чёрных винта 5 мм Philips #2 с правой боковой панели.

Снимите эти 4 чёрных винта 5 мм Philips #2 с левой боковой панели.

Снимите эти 3 чёрных винта 5 мм Philips #2 с задней панели.

Шаг 3

Снимите этот винт 7 мм Philips #2 под крышкой лампы.

Снимите винт 7 мм Philips #2, расположенный глубоко в этом отверстии. Для снятия и установки этого труднодоступного винта необходима магнитная отвёртка.

Крышку теперь можно снять, аккуратно поддев её, начиная с отверстия для лампы.

Отключите этот кабель, затем отложите крышку проектора в сторону.

Шаг 4

Снимите эти 11 серебристых винтов 5 мм Philips #2 с металлической крышки.

Отклейте этот чёрный картон, приклеенный к металлической крышке.

Снимите металлическую крышку, чтобы открыть основную плату.

Шаг 5

Снимите эти 2 серебристых винта 8 мм Philips #1 с их белыми пластиковыми шайбами, затем отключите ленточный кабель. Вилка выпадет через отверстие в плате при снятии платы.

Снимите эти 6 серебристых винтов 8 мм Philips #2 с основной платы.

Снимите эти 2 серебристых винта 6 мм Philips #2, которые крепят плату с разъёмами на задней части проектора.

Шаг 6

Проекторы, выпущенные в 2010 году, имеют здесь небольшую дополнительную плату. Вы можете пропустить этот шаг, если у вас более новый проектор без этой дополнительной платы.

Отключите этот провод от маленькой платы. Оторвите две ленты, удерживающие провод, оставив один конец каждой ленты прикреплённым к плате для последующей сборки.

Снимите другой разъём с этой маленькой платы. Маленькая плата теперь может быть снята вместе с основной платой.

Шаг 7

Отключите эти 5 разъёмов. Эти разъёмы тугие, но у них нет защёлок или фиксирующих элементов. Я использовал сочетание плоскогубцев и миниатюрных бокорезов, чтобы захватить два края каждого разъёма и вынуть их.

Снимите этот разъём, нажав на заднюю часть разъёма, чтобы освободить защёлку.

Осторожно снимите этот тонкий ленточный кабель, отщёлкнув пластиковый держатель, затем вытянув кабель. Отклейте ленту, крепящую ленточный кабель к плате.

В более поздних моделях здесь есть дополнительный провод, который необходимо отключить.

Снимите этот большой разъём, сжав два конца, чтобы освободить защёлки. В более поздних моделях этот разъём находится под платой, поэтому его нужно отсоединять при удалении основной платы.

Подсказка: При большом количестве мелких разъёмов легко оставить разъём под платой при сборке. Прикрепление длинного провода к каждому разъёму делает их более заметными.

Подсказка: Сделайте фотографию расположения мелких разъёмов на основной плате, чтобы помочь при сборке, так как расположение разъёмов слегка отличается между проекторами.

Шаг 8

Снимите основную плату, поднимая плату с заднего конца, где подключены внешние разъёмы.

Отключите этот сетевой разъём.

Отключите провод заземления, отвинтив этот серебристый винт 5 мм Philips #2 с удерживающей зубчатой шайбой.

Шаг 9

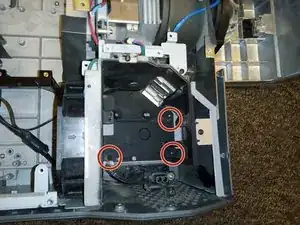

Снимите эти 3 чёрных винта 8 мм Philips #2, которые удерживают корпус лампы.

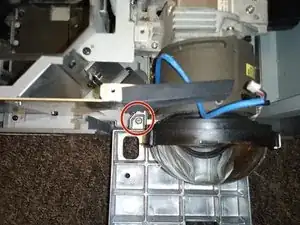

И снимите этот четвёртый чёрный винт 8 мм Philips #2, удерживающий переднюю часть корпуса лампы.

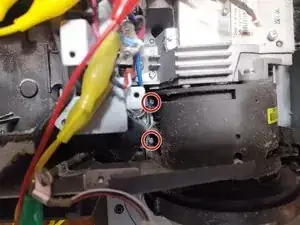

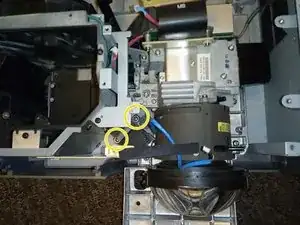

Снимите эти 2 серебристых винта 6 мм Philips #2, удерживающие вентилятор лампы.

Шаг 10

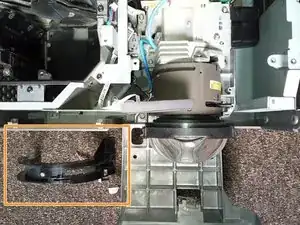

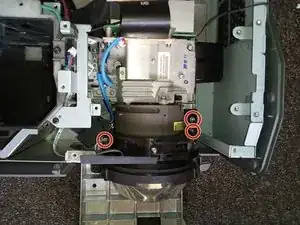

Снимите эти 3 серебристых винта 8 мм Philips #2, чтобы освободить кронштейн, удерживающий ручку регулировки объектива.

И снимите кронштейн.

Шаг 11

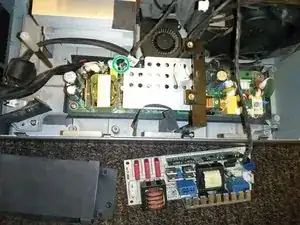

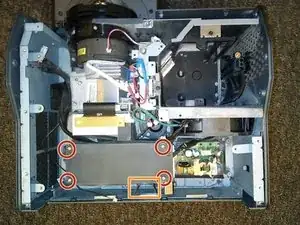

Снимите эти 4 серебристых винта 6 мм Philips #2, чтобы освободить верхний блок питания.

Отклейте этот картон, приклеенный к крышке блока питания.

Отключите большие разъёмы на каждом конце верхнего блока питания и отведите блок питания в сторону. Меньший провод вентилятора можно оставить подключённым к блоку питания.

Отключите этот тонкий провод, который соединяет микровыключатель крышки с нижним блоком питания, чтобы оптическая система больше не была прикреплена к блоку питания.

Шаг 12

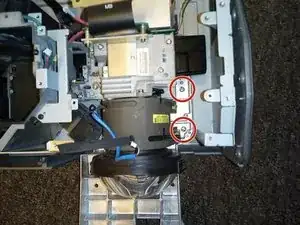

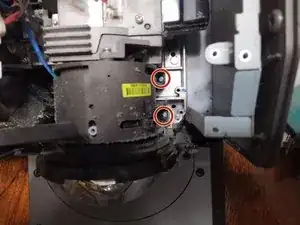

Снимите 4 серебристых винта 7 мм Philips #2, которые крепят узел объектива к кронштейну зеркала.

Шаг 13

Удалите эти 3 серебристых винта Phillips #2 длиной 9 мм, фиксирующих основной оптический блок.

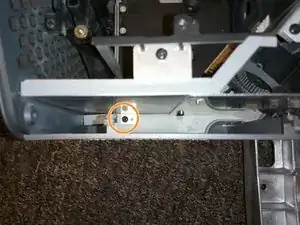

Удалите четвёртый серебристый винт Phillips #2 длиной 9 мм, который находится глубоко в отверстии.

Шаг 14

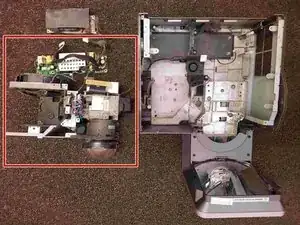

Весь оптический блок теперь можно вынуть из проектора.

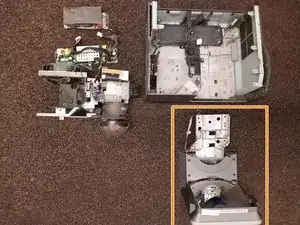

Кронштейн зеркала теперь можно снять с корпуса.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.
