Замена DMD-чипа Smart UF75

Проектор Smart UF75 использует устройство с цифровыми микрозеркалами (DMD) с 1024×768 маленькими зеркалами, которые перемещаются для включения или выключения каждого пикселя.

Неисправный DMD показывает чёрные или белые точки по всему экрану там, где отдельные зеркала перестали двигаться.

Шаг 1

Используйте плоскую отвёртку или монету, чтобы снять крышку, закрывающую модуль лампы

Ослабьте эти 2 винта Philips #2. Эти винты должны оставаться закреплёнными в модуле лампы.

Поднимите эту ручку и вытащите модуль лампы.

Важно не допустить попадания пыли в оптические элементы. Я пропылесосил область лампы мягкой щёткой, затем пропылесосил другие запылённые участки по мере их оголения во время разборки.

Не трогайте зеркало. Хрупкая серебрёная лицевая поверхность зеркала легко царапается.

Шаг 2

Снимите эти 3 чёрных винта Philips #2, 5 мм, с правой боковой панели.

Снимите эти 4 чёрных винта Philips #2, 5 мм, с левой боковой панели.

Снимите эти 3 чёрных винта Philips #2, 5 мм, с задней панели.

Шаг 3

Снимите этот винт Phillips #2, 7 мм, под крышкой лампы.

Снимите винт Phillips #2, 7 мм, глубоко в этом отверстии. Магнитная отвёртка необходима для снятия и установки этого недоступного винта.

Крышка теперь может быть снята, аккуратно поддев её, начиная с отверстия для лампы.

Отключите этот кабель, затем отложите крышку проектора в сторону.

Шаг 4

Снимите эти 11 серебристых винтов Philips #2, 5 мм, с металлической крышки.

Отклейте эту чёрную картонку, приклеенную к металлической крышке.

Снимите металлическую крышку, чтобы открыть главную плату

Шаг 5

Снимите эти 2 серебристых винта Philips #1, 8 мм, и их белые пластиковые шайбы, затем отсоедините ленточный кабель. Эта вилка выпадет через отверстие в плате, когда вы поднимете плату.

Снимите эти 6 серебристых винтов Philips #2, 8 мм, с основной платы.

Снимите эти 2 серебристых винта Philips #2, 6 мм, которые крепят плату разъёмов на задней части проектора.

Шаг 6

Проекторы, выпущенные в 2010 году, имеют здесь небольшую дополнительную плату. Вы можете пропустить этот шаг, если у вас более новый проектор без этой дополнительной платы.

Отключите этот провод от маленькой платы. Отклейте две полоски ленты, удерживающие провод, оставляя один конец каждой полоски ленты прикреплённым к плате для последующей сборки.

Снимите другой разъём с этой маленькой платы. Малая плата теперь может быть удалена вместе с основной платой.

Шаг 7

Отключите эти 5 разъёмов. Эти разъёмы тугие, но у них нет защёлок или фиксаторов. Я использовал комбинацию плоскогубцев и миниатюрных бокорезов, чтобы захватить два края каждого разъёма и выдернуть их.

Снимите этот разъём, нажав вниз на заднюю часть разъёма, чтобы освободить защёлку

Аккуратно снимите этот тонкий ленточный кабель, оттянув пластиковую вилку назад, затем выньте кабель. Отклейте лентой ленточный кабель от платы.

В более поздних моделях здесь есть дополнительный провод, который нужно отключить.

Снимите этот крупный разъём, сжав два конца, чтобы освободить зажимы. В более поздних моделях этот разъём находится под платой, поэтому его нужно отсоединять при снятии платы

Подсказка: При большом количестве мелких разъёмов легко оставить разъём под платой при сборке. Прикрепление длинного провода к каждому разъёму делает их более заметными.

Подсказка: Сделайте фотографию расположения мелких разъёмов на основной плате, чтобы помочь при сборке, так как расположение разъёмов немного отличается между проекторами.

Шаг 8

Снимите основную плату, подняв плату с заднего конца, где подключены внешние разъёмы.

Отключите этот сетевой разъём.

Отсоедините заземляющий провод, отвинтив этот серебристый винт Philips #2, 5 мм, с закреплённой рифлёной шайбой.

Шаг 9

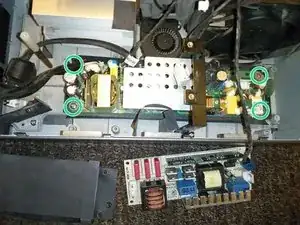

Снимите эти 4 серебристых винта Philips #2, 6 мм, чтобы освободить верхний блок питания.

Отклейте этот картон, приклеенный к крышке блока питания.

Отключите большие разъёмы на каждом конце блока питания и отведите блок питания в сторону. Меньший провод вентилятора можно оставить подключённым.

Снимите эти 4 серебристых винта Philips #2, 8 мм, с нижнего блока питания, затем отведите блок питания в сторону вместе с картонкой, на которой он лежал.

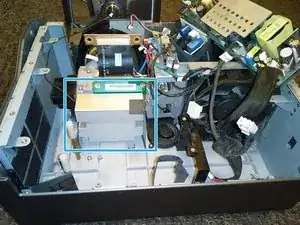

Теперь у вас есть свободный доступ к радиатору DMD.

Шаг 10

Перед снятием радиатора DMD очистите область от пыли, чтобы предотвратить попадание пыли в оптическую систему.

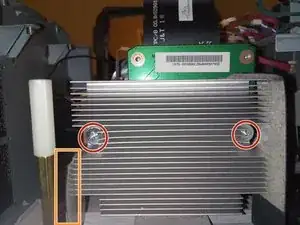

Снимите эти 2 винта Philips #2, крепящие радиатор DMD. При снятии болтов две шайбы упадут за радиатор. Вы сможете их подобрать после снятия радиатора.

Отклейте эту липкую картонку, чтобы освободить радиатор.

Оттяните радиатор и снимите модуль DMD

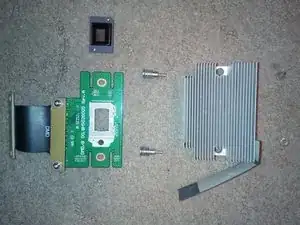

Чтобы снять DMD-чип, поверните этот винт на пол-оборота против часовой стрелки.

Будьте осторожны, чтобы пыль не попала в отверстие, где был модуль DMD. Эти чувствительные оптические компоненты должны быть защищены от пыли

Не прикасайтесь к поверхности DMD-чипа. На поверхности расположены 1024×768 крошечных движущихся зеркал.

Шаг 11

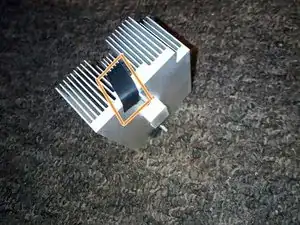

Плохой тепловой контакт между кристаллом DMD и радиатором может привести к преждевременному выходу кристалла из строя. В этом проекторе между кристаллом и радиатором используется термолента для обеспечения хорошего теплопереноса.

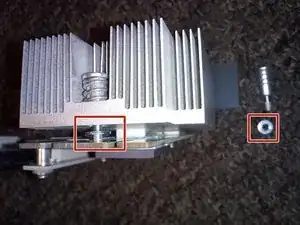

Повторная установка распорной шайбы, которая располагается между радиатором и платой DMD, затруднительна.

Используйте тонкую полоску электроизоляционной ленты, чтобы удерживать шайбу и болт на месте при сборке. Ленту можно удалить перед затягиванием болтов.

Заключение

Для повторной сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
