Разборка проектора Smart UF75 DLP

Используйте плоскую отвертку или монету, чтобы снять крышку, закрывающую модуль лампы.

Ослабьте эти 2 винта Philips #2. Эти винты должны оставаться закреплёнными в модуле лампы.

Поднимите эту рукоятку и выньте модуль лампы.

Важно избегать попадания пыли в оптические части. Я очищал область лампы пылесосом с мягкой насадкой-щёточкой, затем пылесосил другие запылённые зоны по мере их обнажения во время разборки.

Не трогайте зеркало. Хрупкая передняя серебрёная поверхность зеркала легко царапается.

Снимите эти 3 чёрных винта 5 мм Philips #2 с правой боковой панели.

Снимите эти 4 чёрных винта 5 мм Philips #2 с левой боковой панели.

Снимите эти 3 чёрных винта 5 мм Philips #2 с задней панели.

Снимите этот винт 7 мм Philips #2 под крышкой лампы.

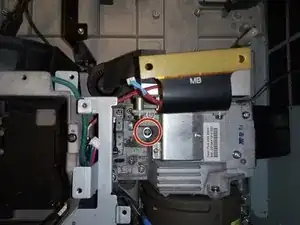

Снимите винт 7 мм Philips #2 глубоко в этом отверстии. Магнитная отвертка необходима для удаления и установки этого недоступного винта.

Крышка теперь может быть снята, аккуратно поддев её начиная от отверстия для лампы.

Отключите этот кабель, затем отложите крышку проектора в сторону.

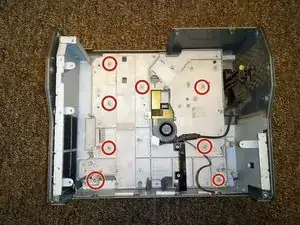

Снимите эти 11 серебристых винтов 5 мм Philips #2 с металлической крышки.

Отклейте эту чёрную картонку, приклеенную к металлической крышке.

Снимите металлическую крышку, чтобы открыть основную плату.

Снимите эти 2 серебристых винта 8 мм Philips #1 и их белые пластиковые шайбы, затем отключите плоский кабель. Этот разъём выпадет через отверстие в плате при снятии платы.

Снимите эти 6 серебристых винтов 8 мм Philips #2 с основной платы.

Снимите эти 2 серебристых винта 6 мм Philips #2, которые крепят плату разъёмов на задней части проектора.

Проекторы, выпущенные в 2010 году, имеют здесь небольшую дополнительную плату. Вы можете пропустить этот шаг, если у вас более новый проектор без этой дополнительной платы.

Отключите этот провод от небольшой платы. Отлепите две ленты, фиксирующие провод, оставляя один конец каждой ленты приклеенным к плате для последующей сборки.

Снимите другой разъём с этой небольшой платы. Теперь небольшая плата свободна и может быть снята вместе с основной платой.

Отключите эти 5 разъёмов. Эти разъёмы тугие, но защёлок или фиксаторов для их освобождения нет. Я использовал комбинацию плоскогубцев и миниатюрных бокорезов, чтобы зажать два края каждого разъёма и извлечь его.

Снимите этот разъём, нажав на заднюю часть разъёма для освобождения защёлки.

Осторожно извлеките тонкий плоский кабель, отведя назад пластмассовую заглушку, затем вытянув кабель. Отклейте ленту, фиксирующую плоский кабель на плате.

В более поздних моделях здесь имеется дополнительный провод, который нужно отключить.

Снимите этот большой разъём, сжав два конца для освобождения защёлок. В более поздних моделях этот разъём находится под платой, поэтому его нужно освободить при снятии платы.

Совет: При большом количестве маленьких разъёмов легко оставить разъём под платой при сборке. Прищепив длинный провод к каждому разъёму, вы сделаете их более заметными.

Совет: Сделайте фотографию расположения маленьких разъёмов на основной плате, чтобы облегчить сборку, так как расположение разъёмов немного отличается между проекторами.

Снимите основную плату, подняв плату с заднего конца, где подключены внешние разъёмы.

Отключите этот сетевой разъём.

Отсоедините провод заземления, открутив этот серебристый винт 5 мм Philips #2 с его фиксированной зубчатой шайбой.

Чтобы получить цветное изображение, свет проходит через это вращающееся цветное колесо, затем на цифровое микрозеркальное устройство (DMD) с 1024×768 маленькими зеркалами, которые двигаются, чтобы включать или выключать каждый пиксель.

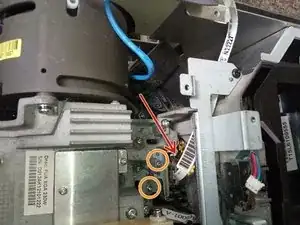

Снимите эти 2 серебристых винта 6 мм Philips #1, чтобы отсоединить цветное колесо.

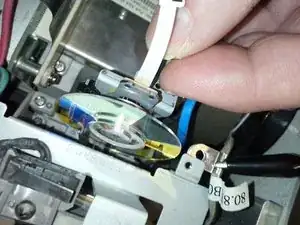

Чтобы снять цветное колесо, потребуется перерезать стяжку и отвести провода в сторону.

Затем аккуратно снимите хрупкое стеклянное цветное колесо.

Интересный факт: на этом участке свет находится в узком пучке, проходящем через отверстие 4 мм × 5.3 мм.

Снимите эти 4 серебристых винта 6 мм Philips #2, чтобы освободить верхний блок питания.

Отклейте этот картон, приклеенный к крышке блока питания.

Отключите большие разъёмы на обоих концах блока питания и меньший провод вентилятора. Теперь вы можете снять верхний блок питания.

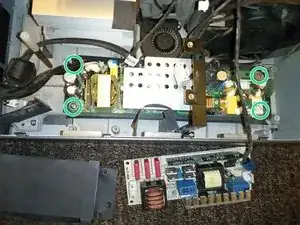

Снимите эти 4 серебристых винта 8 мм Philips #2 с нижнего блока питания и отключите маленький провод. Теперь вы можете снять блок питания и плату, на которой он установлен.

Этот шаг необязательный. Вы можете разобрать остальную часть проектора, не снимая крышек зеркал.

Удалите эти 6 чёрных винтов Philips #2, 5 мм, чтобы освободить две пластиковые крышки на передней части зоны зеркала.

Удалите эти 2 чёрных винта Philips #2, 5 мм, чтобы освободить пластиковую планку, поддерживавшую переднюю крышку.

Удалите эти 2 чёрных винта Philips #2, 5 мм, чтобы освободить металлическую планку, к которой крепилась опора передней крышки.

Удалите эти 2 чёрных винта Philips #2, 5 мм, которые крепят заднюю крышку зеркала.

Осторожно согните заднюю крышку зеркала, чтобы освободить приёмник пульта дистанционного управления из металлического крепления зеркала, за которое он зацеплён. Затем отведите крышку зеркала назад, чтобы отщёлкнуть пластиковые защёлки от основного корпуса проектора.

Пластиковое зеркало прикреплено заклёпками и не может быть снято без повреждений. Проектор, который я использовал для последующих этапов разборки, имеет отсутствующее зеркало.

Удалите эти 3 серебристых винта Philips #2, 8 мм, чтобы освободить кронштейн, держащий ручку регулировки объектива.

Затем снимите кронштейн

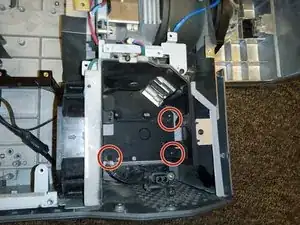

Удалите эти 3 чёрных винта Philips #2, 8 мм, удерживающих корпус лампы.

А затем удалите четвёртый чёрный винт Philips #2, 8 мм, который фиксирует переднюю часть корпуса лампы.

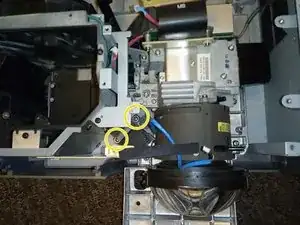

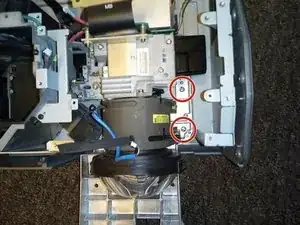

Удалите эти 2 серебристых винта Philips #2, 6 мм, удерживающих вентилятор лампы.

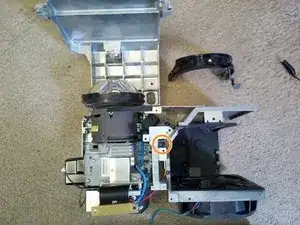

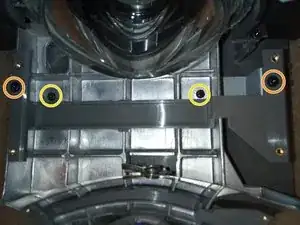

Удалите эти 4 серебристых винта Philips #2, 9 мм, удерживающих основную оптическую систему.

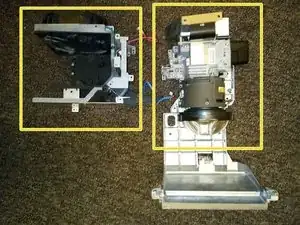

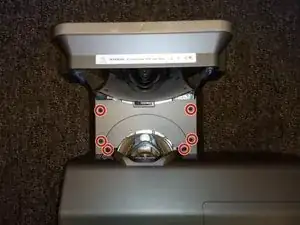

Если хотите отделить базовое шасси от корпуса, удалите эти 8 серебристых винтов Philips #2, 8 мм, чтобы отделить внутренний кожух от внешнего.

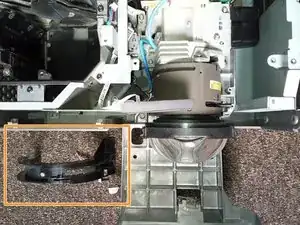

Затем вытяните блок базового шасси.

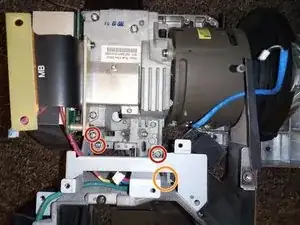

Удалите эти 3 серебристых винта Philips #2, 8 мм.

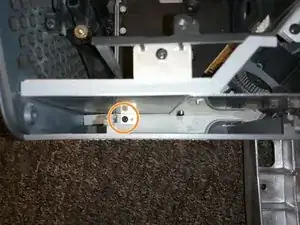

И удалите этот четвёртый винт, глубоко посаженный в этом отверстии. Четвёртый винт легче всего увидеть на втором изображении.

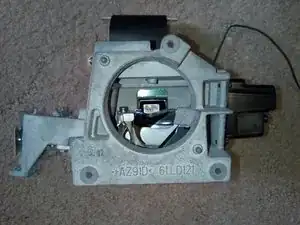

Теперь вы можете отделить корпус лампы от остальной оптической системы.

Этот шаг открывает оптические части, которые, вероятно, изначально собирались в чистой комнате. При необходимости разделения переднего блока объектива соблюдайте осторожность, чтобы минимизировать попадание пыли.

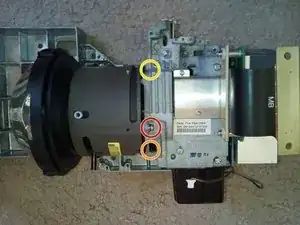

Удалите 3 серебристых винта Philips #2, 12 мм, соединяющих оптический блок DMD с передним объективом. Три винта не видны на одном изображении, поэтому приложены три фотографии.

Верхний винт виден при взгляде сверху на блок.

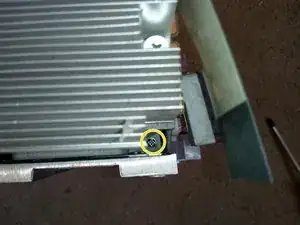

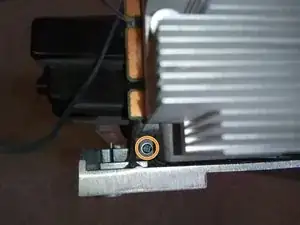

Левый винт виден при взгляде вдоль левой нижней части радиатора DMD.

Правый винт виден при взгляде вдоль правой нижней части радиатора DMD.

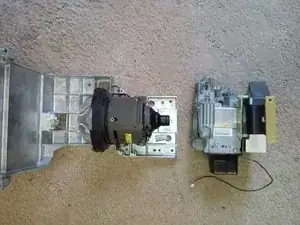

На первой фотографии показан передний объектив, отделённый от оптического блока DMD.

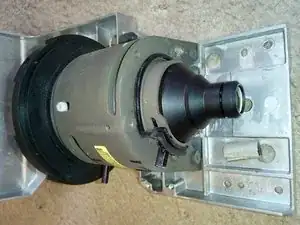

Вторая фотография — крупный план маленькой линзы на задней части секции переднего объектива.

Третья фотография — первый взгляд на удивительно сложный оптический блок DMD. Следующий шаг показывает внутреннее устройство этого блока.

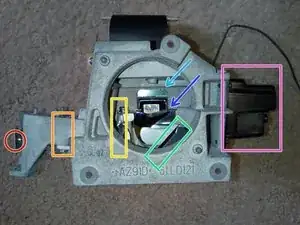

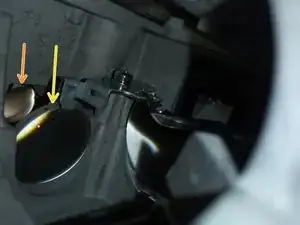

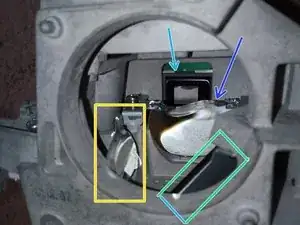

Свет поступает от колесика цветового фильтра через очень маленькое отверстие здесь.

Он проходит через маленькую линзу здесь.

Затем он проходит через эту линзу

чтобы отразиться от этого зеркала

и через эту странную полулинзу на чип DMD сзади.

Чип DMD отражает выбранные пиксели вперёд, в секцию переднего объектива.

Чёрный корпус сбоку — это просто ещё один охлаждающий вентилятор.

Удалите эти 2 винта Philips #2, удерживающих радиатор DMD.

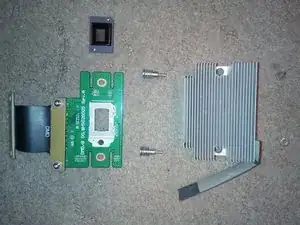

Оттяните радиатор назад, затем снимите модуль DMD.

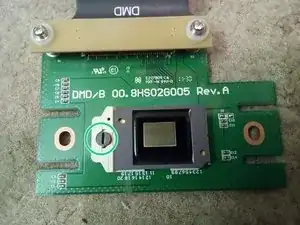

Чтобы снять чип DMD, поверните этот винт на пол-оборота против часовой стрелки.
