Замена материнской платы InFocus IN35W
Материнская плата — основная печатная плата в проекторе InFocus IN35W. Если её необходимо заменить или отремонтировать, важно работать аккуратно и правильно, чтобы не повредить проектор и себя. Поскольку материнская плата является главным электрическим узлом проектора, если проектор не включается, проверьте материнскую плату: убедитесь, что все кабели подключены и нет видимых повреждений.
Шаг 1
Используйте пластиковый инструмент для вскрытия, чтобы снять переднюю пластиковую панель вокруг объектива.
С помощью пластикового инструмента для вскрытия разомкните защёлки, фиксирующие верхнюю и нижнюю части устройства.
Шаг 2
Поднимите верхнюю часть корпуса вверх.
Две серые вентиляционные решётки соскользнут с устройства.
Шаг 3
Отсоедините белый провод динамика, соединяющий материнскую плату с верхней частью корпуса.
Снимите верхнюю крышку с устройства.
Шаг 4

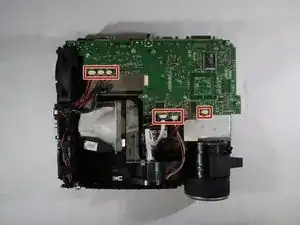

Отсоедините все шесть кабелей и проводов динамиков от белых разъёмов на материнской плате.
Шаг 5

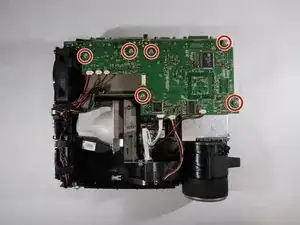

Снимите шесть винтов Torx TR10 длиной 4 мм, крепящих материнскую плату.
Шаг 6

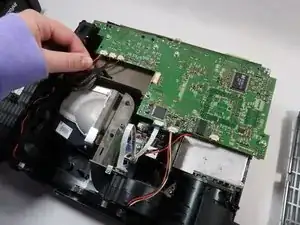

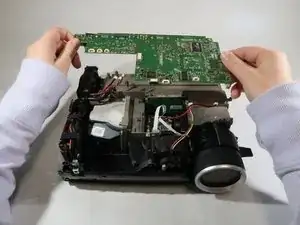

Осторожно захватите стороны материнской платы и потяните её вверх, чтобы вынуть из устройства.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
