Замена блока питания InFocus LP435Z

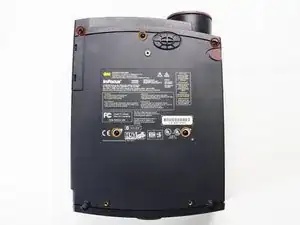

Положите проектор на спину (кнопками вниз), чтобы линза была обращена от Вас.

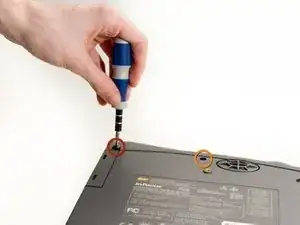

Снимите два винта длиной 84 мм в верхних левом и правом углах проектора с помощью отвертки Phillips #2.

Снимите оставшиеся три винта длиной 8,5 мм с помощью отвертки Phillips #1.

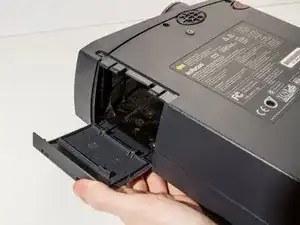

Используйте пластиковые открывающие инструменты, чтобы прижать зажимы, удерживающие крышку лампы, и снимите ее.

В проекторе, используемом в данном руководстве, отсутствует сборка лампы, Ваш может выглядеть иначе.

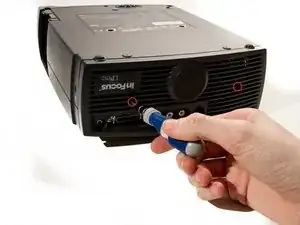

Снимите два винта длиной 8,5 мм, удерживающие заднюю панель корпуса проектора, с помощью отвертки Phillips #1.

Снимите заднюю панель прямо и отложите ее в сторону.

Переверните проектор и поверните так, чтобы линза была обращена к Вам.

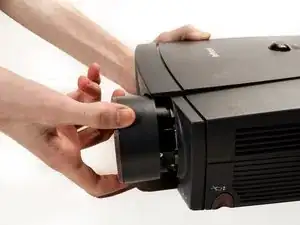

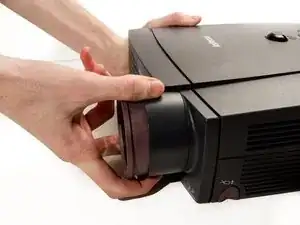

Поверните серый кольцо регулировки зума по часовой стрелке и полностью выдвиньте линзу, затем переместите кольцо регулировки зума в сторону конца линзы, насколько это возможно.

Сдвиньте переднюю панель корпуса к ослабленному кольцу регулировки зума, пока верхняя панель проектора не освободится от края передней панели корпуса.

Передняя панель корпуса не снимется полностью из-за кольца регулировки зума, она только немного сдвинется вперед.

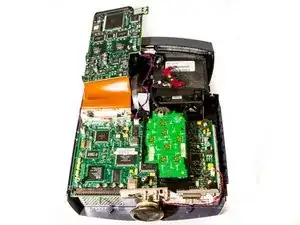

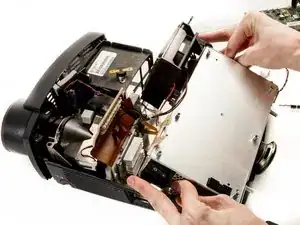

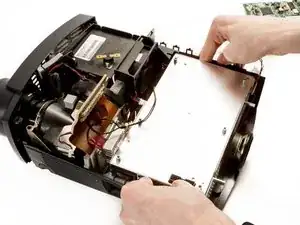

Снимите верхнюю панель корпуса и отложите ее в сторону.

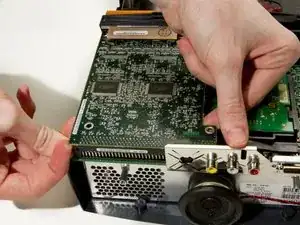

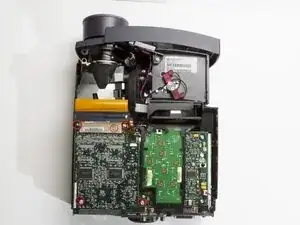

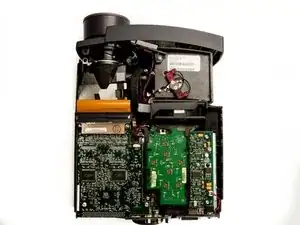

Снимите четыре винта T10 Torx длиной 8,5 мм, удерживающие плату DLP на месте.

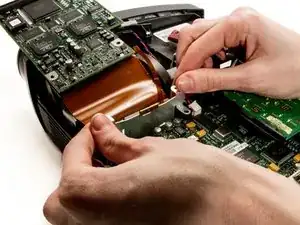

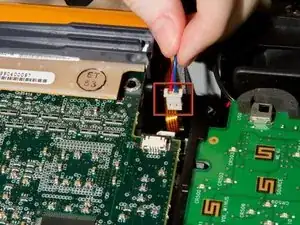

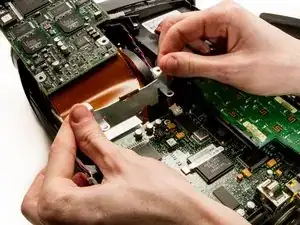

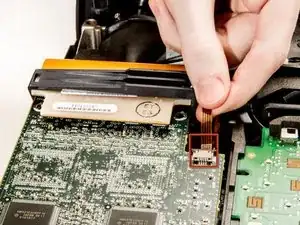

Отключите маленький шлейф, соединяющий плату DLP с материнской платой.

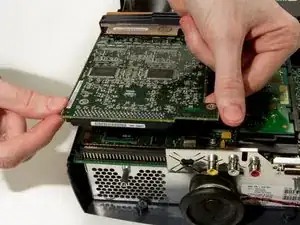

Отсоедините плату DLP от материнской платы, где она подключена большим 100-контактным разъемом.

Осторожно поднимите, слегка покачивая из стороны в сторону, если это необходимо.

Шлейф с другой стороны платы может сломаться при чрезмерном напряжении.

Удалите оставшиеся 2 винта T10 Torx длиной 8 мм, закрепляющие материнскую плату к блоку питания.

Удалите все другие кабели, подключенные к материнской плате.

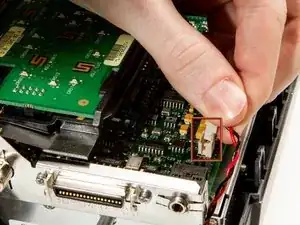

Снимите кабель динамика.

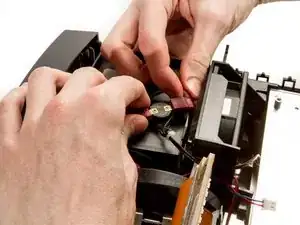

Удалите кабель второго вентилятора.

Поднимите плату DLP, оставив ее подключенной к большому шлейфу.

Удалите кабель питания DLP.

Отделите опору DLP, аккуратно покачивая ее из стороны в сторону, одновременно тянув. Она выдвинется.

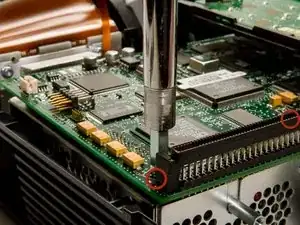

Снимите два винта длиной 6,35 мм с помощью гайкового ключа.

Второй винт расположен за правой стороной 100-контактного разъема.

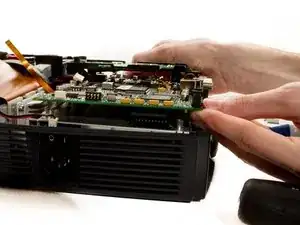

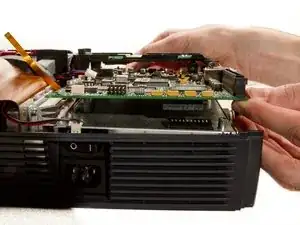

Осторожно поднимите материнскую плату от разъема в верхней части блока питания.

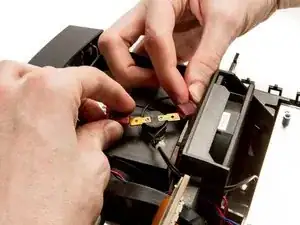

Отключите кабели питания лампы от верхней части корпуса лампы, аккуратно потянув два провода в противоположные стороны.

Используя большие пальцы, отогните стороны внешнего кожуха от блока питания, чтобы его можно было извлечь.

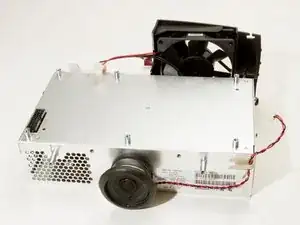

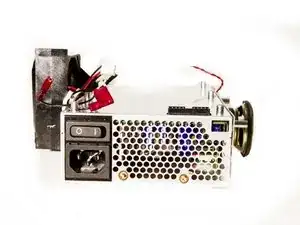

Поверните блок питания так, чтобы корпус основного вентилятора оказался справа, а крепежные штыри материнской платы находились сверху.

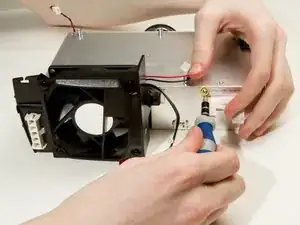

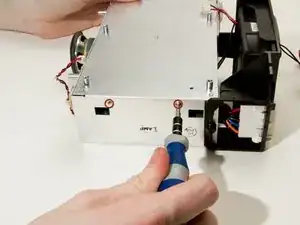

Удалите два винта #2 Phillips длиной 7 мм с боку блока питания.

Удалите еще два винта #2 Phillips длиной 7 мм с противоположной стороны блока питания.

Поверните блок питания так, чтобы вентилятор был обращен к Вам, и удалите пятый винт #2 Phillips длиной 7 мм, находящийся прямо под пенопластовой прокладкой.

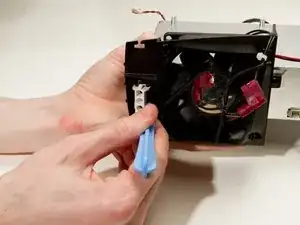

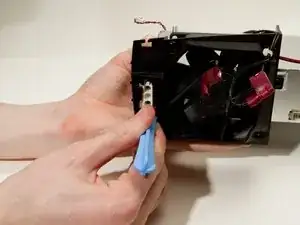

Используйте пластиковый инструмент для поддевания, чтобы протолкнуть белый разъем molex через корпус вентилятора.

Переверните блок питания так, чтобы крепления материнской платы были внизу.

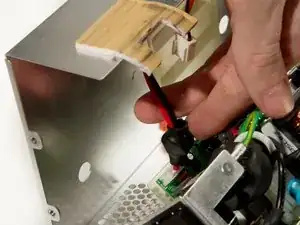

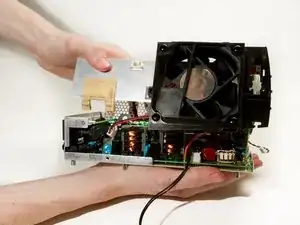

Осторожно откройте блок питания, обращая внимание на кабель, который будет натянут и нуждается в отключении.

Возможно, будет проще отключить этот кабель, если размещать блок питания со стороны динамика вниз, чтобы легче было достать.

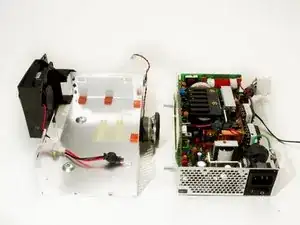

Основание блока питания теперь должно быть свободным.
