Замена основного вентилятора InFocus LP435Z
По мере нагрева проектора из‑за работы лампы и процессора вентилятор увеличивает скорость, чтобы прогонять холодный воздух по внутренним пространствам проектора и выталкивать горячий наружу, что позволяет проектору работать нормально и не повредиться от перегрева.
Шаг 1

Положите проектор на спину (кнопки вниз), объектив направлен от Вас.
Снимите два винта 84 мм в верхнем левом и правом углах проектора, используя отвертку Phillips #2.
Снимите оставшиеся три винта 8,5 мм, используя отвертку Phillips #1.
Шаг 2

Используйте пластиковые средства для вскрытия, чтобы прижать защёлки, удерживающие крышку лампы, и снимите её.
В проекторах, использованных в этом руководстве, сборки лампы нет — у Вашего проектора может быть иной вид.
Шаг 3

Снимите два задних винта 8,5 мм, которые крепят заднюю панель к проектору, используя отвертку Phillips #1.
Снимите заднюю панель, потянув её прямо, и отложите в сторону.
Шаг 4


Переверните проектор и разверните так, чтобы объектив был обращён к Вам.
Поверните серое кольцо регулировки зума по часовой стрелке, выдвиньте объектив максимально наружу, затем сдвиньте кольцо регулировки зума максимально к концу объектива, насколько это возможно.
Сдвиньте переднюю панель корпуса в направлении ослабленного кольца регулировки зума, пока верхняя панель проектора не освободится из‑под кромки передней панели корпуса.
Передняя панель корпуса не снимется полностью из‑за препятствия в виде кольца регулировки зума. Она лишь немного сдвинется вперёд.
Шаг 5

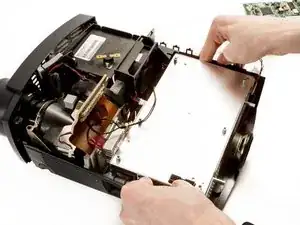

Поднимите верхнюю панель корпуса и отложите в сторону.
Шаг 6

Снимите четыре винта T10 Torx 8,5 мм, удерживающие плату DLP на месте.
Шаг 7

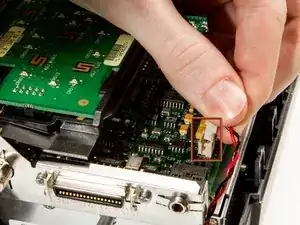

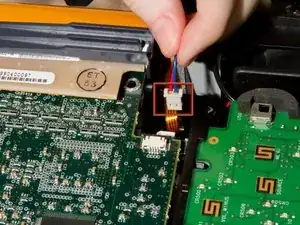

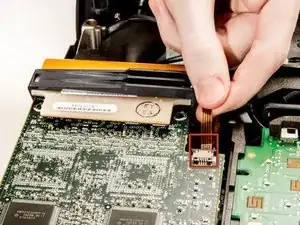

Отключите маленький шлейф, соединяющий плату DLP с материнской платой.
Шаг 8

Снимите кабель второго вентилятора.
Шаг 9

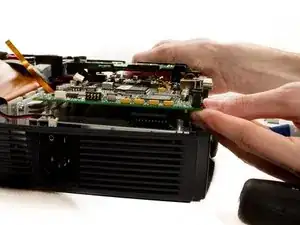

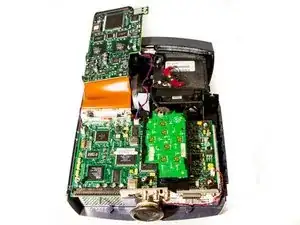

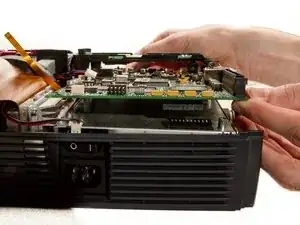

Отсоедините плату DLP от материнской платы, где она подключена большим 100‑контактным разъёмом.

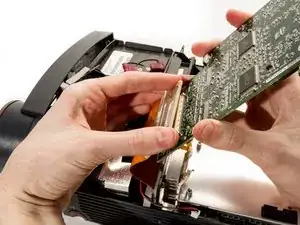

Аккуратно подденьте, слегка покачивая слева направо при необходимости.
Шлейф с другой стороны платы может порваться, если тянуть слишком сильно.
Шаг 10

Снимите 2 оставшихся винта T10 Torx 8 мм, фиксирующих материнскую плату к блоку питания.
Шаг 11

Отключите кабель питания динамика.
Шаг 12

Снимите кабель питания DLP.
Шаг 13

Выпрессуйте опору DLP, аккуратно покачивая её из стороны в сторону при приложении постоянного усилия. Она выскользнет наружу.
Шаг 14

Снимите чёрную пластиковую фиксирующую скобу, усиливающую большой разъём шлейфа, поддев её с левого края.

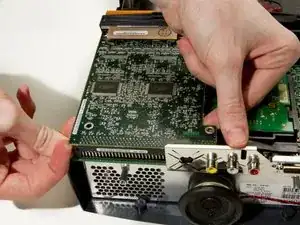

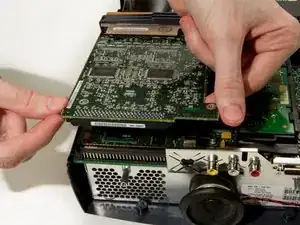

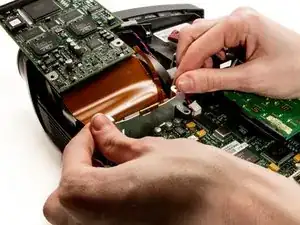

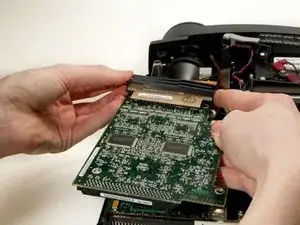

Аккуратно подденьте большой разъём шлейфа с платы DLP и снимите плату.
Чрезмерная сила может повредить разъём.
Шаг 15

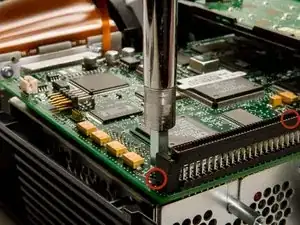

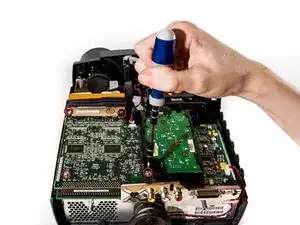

Снимите два винта 1/4" с помощью гаечного ключа‑гнезда.
Второй винт расположен за правой стороной 100‑контактного разъёма.
Аккуратно приподнимите материнскую плату от разъёма на верхней части блока питания.
Шаг 16

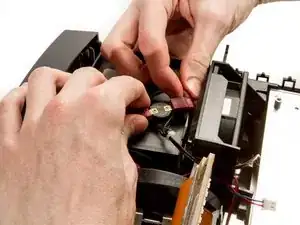

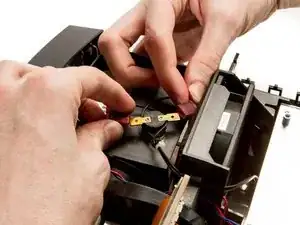

Отключите кабели питания лампы от верхней части корпуса лампы, аккуратно потянув два провода в противоположные стороны.
Шаг 17

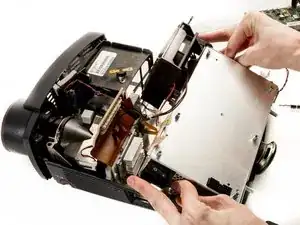

Используя большие пальцы, отожмите боковые стенки внешней оболочки от блока питания, чтобы его можно было поднять и вынуть.
Шаг 18

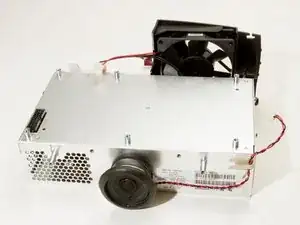

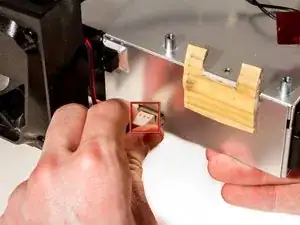

Отключите кабель питания основного вентилятора от блока питания.
Шаг 19

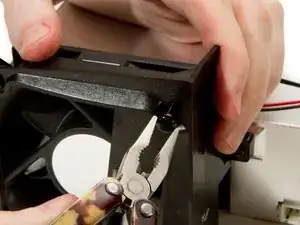

Используйте плоскогубцы с узкими губками, чтобы вытащить втулки, закрепляющие основной вентилятор в его корпусе.

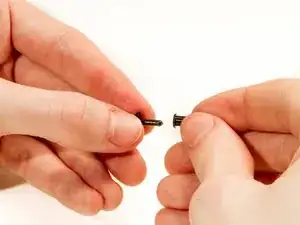

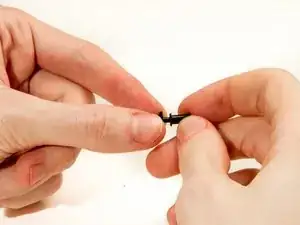

Чтобы заменить втулки, вытащите центральные штифты из их корпусов, вставьте наружные части втулок обратно в отверстия в корпусе вентилятора, затем вставьте центральные штифты для фиксации.
Шаг 20

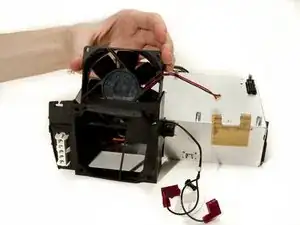

Снимите вентилятор с его посадочного места.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
