Замена вентилятора InFocus IN35W
Вентилятор — важная часть проектора InFocus IN35W; при его неисправности устройство может перегреться и выйти из строя. Если Вы не слышите работу вентилятора в проекторе, это руководство поможет получить к нему доступ и выяснить причину.
Шаг 1
Используйте пластиковый инструмент для вскрытия, чтобы снять переднюю пластиковую панель вокруг объектива.
С помощью пластикового инструмента подденьте защёлки, фиксирующие верхнюю и нижнюю части устройства.
Шаг 2
Поднимите верхнюю панель вверх.
Две серые вентиляционные решётки соскользнут с корпуса.
Шаг 3
Отсоедините белый провод динамика, соединяющий материнскую плату с верхней панелью.
Снимите верхнюю крышку с устройства.
Шаг 4
Отсоедините все шесть кабелей и проводов динамиков от белых разъёмов на материнской плате.
Шаг 5
Снимите шесть винтов Torx TR10 длиной 4 мм с материнской платы.
Шаг 6
Осторожно захватите края материнской платы и потяните её вверх, чтобы извлечь из корпуса устройства.
Шаг 7

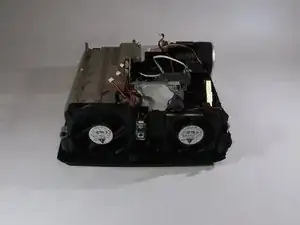

Вентилятор расположен на боковой стороне корпуса.

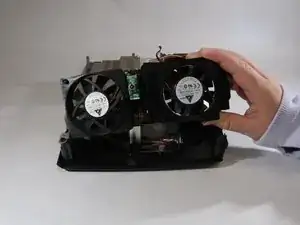

Поднимите вентилятор вверх и выньте его из корпуса проектора.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
