Замена дочерней платы InFocus IN35W
Этот руководство покажет вам, как заменить дочернюю плату в проекторе InFocus IN35W. Дочерняя плата — это дополнительная схема, прикрепленная к материнской плате. Она очень деликатна и хрупка, поэтому важно внимательно следовать инструкциям при ее замене. В случае, если ваш проектор может быть поврежден, важно проверить детали дочерней платы, чтобы увидеть, не было ли что-либо изменено и не выглядит ли это поврежденным.
Шаг 1

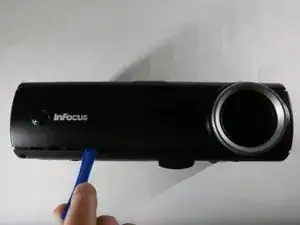

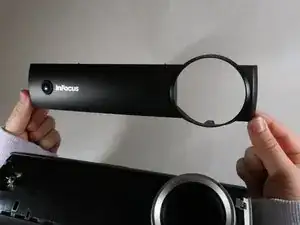

Используйте пластиковый инструмент для открытия, чтобы снять переднюю пластиковую крышку, окружающую объектив.

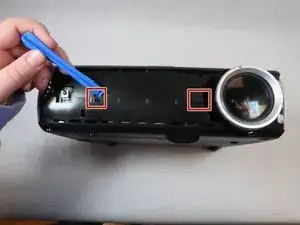

Подденьте зажимы, фиксирующие верхнюю и нижнюю части устройства, с помощью пластикового инструмента для открытия.
Шаг 2

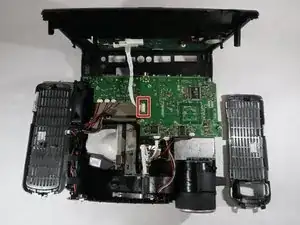

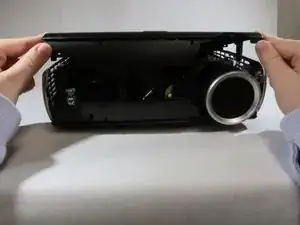

Поднимите верхнюю часть.
Две серые вентиляционные решетки соскочат с устройства.
Шаг 3

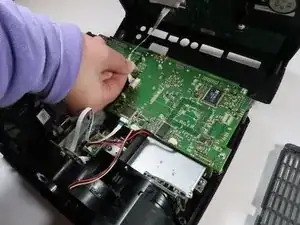

Отключите белый провод динамика, который соединяет материнскую плату с верхней частью.
Снимите верхнюю крышку с устройства.
Шаг 4

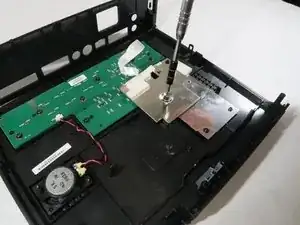

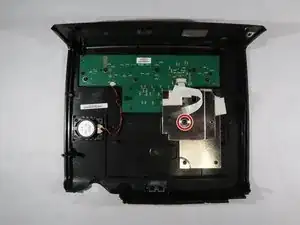

Удалите один винт 7 мм с серебряной пластины крепления с помощью отвертки Torx T9.
Шаг 5

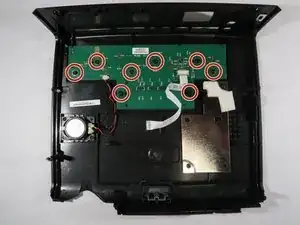

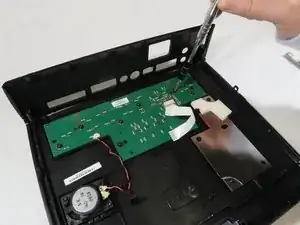

Удалите восемь винтов 7 мм с дочерней платы с помощью отвертки Torx T9.
Шаг 6

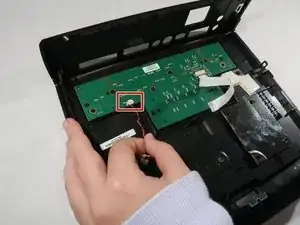

Отключите красный и черный соединительный кабель от его разъема на дочерней плате.

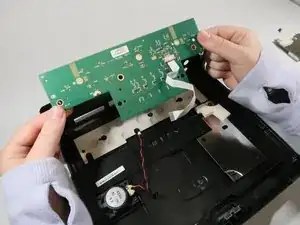

Возьмите дочернюю плату за края и аккуратно поднимите ее из верхней крышки.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
