Замена платы DLP InFocus LP435Z

Положите проектор на спину (кнопки вниз), объектив направлен от Вас.

Снимите два винта 84 мм в верхних левом и правом углах проектора с помощью крестообразной отвертки Phillips #2.

Снимите оставшиеся три винта 8,5 мм с помощью крестообразной отвертки Phillips #1.

Используйте пластиковые инструменты для вскрытия, чтобы нажать защёлки, удерживающие крышку лампы, и снимите её.

В проекторе, использованном в этом руководстве, сборки лампы нет; у Вашего проектора она может выглядеть иначе.

Снимите два задних винта 8,5 мм, удерживающие заднюю панель корпуса проектора, используя крестообразную отвертку Phillips #1.

Снимите заднюю панель, потянув её прямо, и отложите в сторону.

Переверните проектор и разверните его так, чтобы объектив был направлен на Вас.

Поворачивайте серое кольцо регулировки зума по часовой стрелке и полностью выдвиньте объектив, затем сдвиньте кольцо регулировки зума максимально к концу объектива.

Сдвиньте переднюю панель корпуса в направлении к ослабленному кольцу регулировки зума, пока верхняя панель проектора не освободится из-под кромки передней панели корпуса.

Передняя панель корпуса не снимется полностью из‑за препятствия в виде кольца регулировки зума. Она лишь немного сдвинется вперёд.

Поднимите верхнюю панель корпуса и отложите её в сторону.

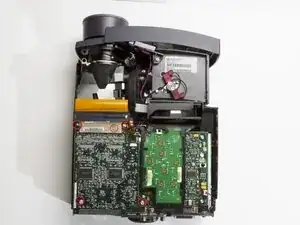

Снимите четыре винта T10 Torx 8,5 мм, удерживающие плату DLP на месте.

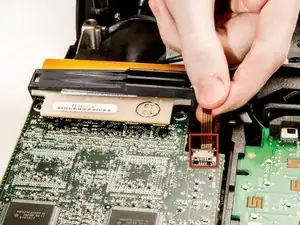

Отключите маленький ленточный кабель, соединяющий плату DLP с материнской платой.

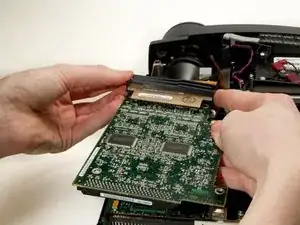

Отсоедините плату DLP от материнской платы, где она подключена большим 100‑контактным разъёмом.

При необходимости аккуратно подденьте, покачивая слева направо.

Если тянуть слишком сильно, ленточный кабель на другой стороне платы может порваться.

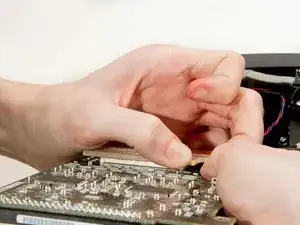

Снимите чёрную пластиковую фиксирующую скобу, усиливающую разъём большого ленточного кабеля, поддев её от левого края.

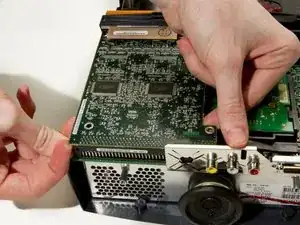

Осторожно подденьте разъём большого ленточного кабеля от платы DLP и снимите плату.

Чрезмерная сила может повредить разъём.
