Замена экрана Razer OSVR HDK 1.4
Это лишь полезное руководство по доступу к экрану для замены, ремонта или очистки. Я успешно разобрал и почистил свой экран, следуя этому руководству. Если у Вас есть предложения, пожалуйста, сообщите, и я добавлю их. Это ремонт средней сложности.
Важно перед началом: Если Вы используете это руководство, Вы делаете это на свой страх и риск. Ни Mad Hatter VR, LLC, ни его участники не несут ответственности за любые повреждения или сбои, возникшие в результате использования этого руководства.
Шаг 1

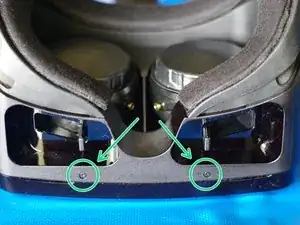

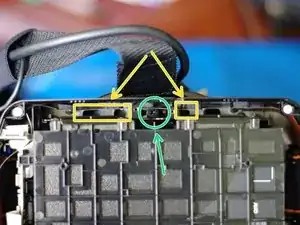

Удалите оба этих винта крестовой отверткой #00.

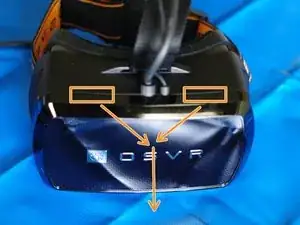

Поверните устройство в вертикальное положение и аккуратно оттяните лицевую панель вперед. На верхней части есть два паза, помогающие с этим. Это магнитная панель, не требуется больших усилий.
Аккуратно отогните лицевую панель, следя за разъёмом между панелью и основным блоком.
Шаг 2

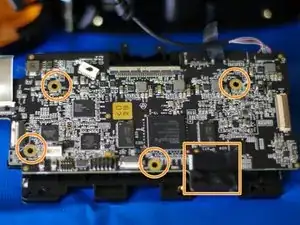

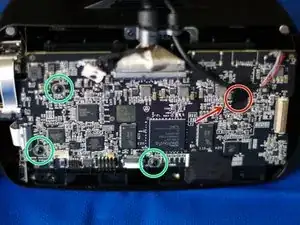

Снимите четыре винта, фиксирующие плату.
Один винт у меня скрыт под клейкой лентой.

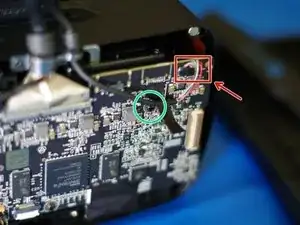

Осторожно с разъёмом справа — его кабели очень тонкие. Я оставил его подключённым, так как для доступа к экрану его отсоединять не обязательно.

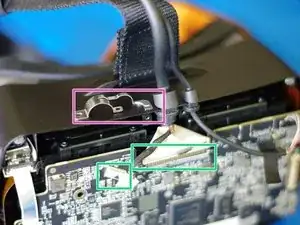

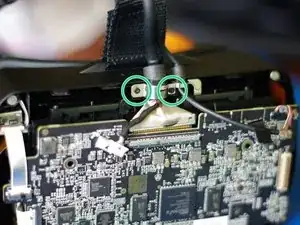

Снимите два винта держателя кабеля. (Примечание: на фото я отключил кабели, но показанный здесь способ проще.)
Шаг 3

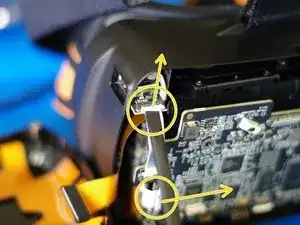

Оба этих разъёма выдвигаются. Я также снял пластину держателя кабеля сверху.
Два ленточных разъёма на левой стороне откидываются вверх, и лента вынимается. Я использовал лопатку из набора iFixIt.
При сборке вставьте ленту до тех пор, пока не будет видна примерно половина синей части, и закройте разъёмы.
Шаг 4

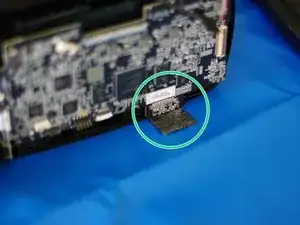

Аккуратно отогните ленту в нижнем правом углу. На другой стороне находится разъём для экрана.
Я приложил фотографию этого разъёма из процесса сборки для информации.

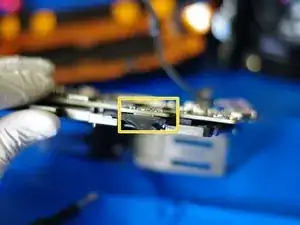

Осторожно отделите плату от задней части экрана, следя за разъёмом экрана и верхним правым разъёмом, если Вы оставили его подключённым.
Шаг 5

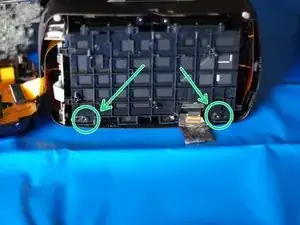

Открутите два мелких винта и один глубокий винт крестовой отверткой #1.

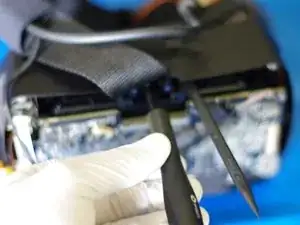

Есть лента, отмеченная желтым, которая мешает вытащить глубокий винт. Я использовал лопатку, чтобы её приподнять. Обратите внимание, что фото с лопаткой сделано при сборке.
Шаг 6
Экран выдвигается вправо.

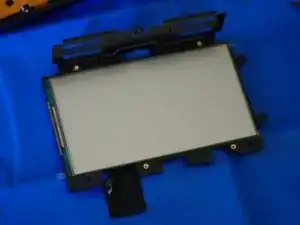

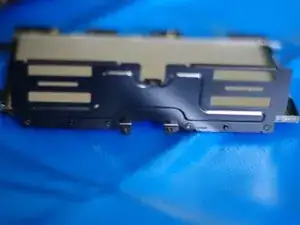

Вот фотография экрана и сборки. В моём HDK были небольшие пластиковые/пенопластовые частицы с момента покупки, поэтому я продул его включённым баллончиком для чистки, но подойдёт и баллончик для очистки зеркала DSLR. На "плёнке", которую добавили между версиями 1.3 и 1.4, есть несколько небольших царапин, но я с ней ничего не делал.

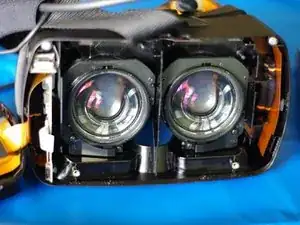

Отсюда Вы можете получить доступ к линзам и завершить разбор довольно легко.
Шаг 7

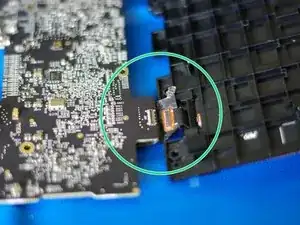

Мне было проще прикрепить плату и разъём перед установкой обратно в маску.

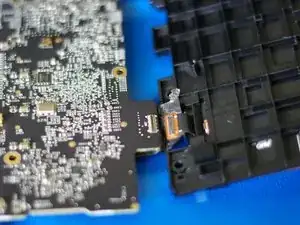

Убедитесь, что разъём правильно подключён.
Заклейте его лентой и вверните четыре винта обратно.
Соберите устройство, выполняя предыдущие шаги в обратном порядке.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
