Корпус батареи автосэмплера — сборка (для старых и новых версий)

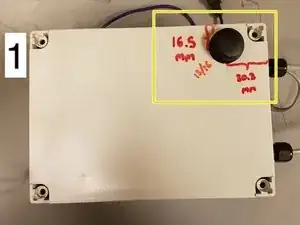

1. Просверлите отверстие в правом верхнем углу на расстоянии 16,5 мм от верха и 30,3 мм от бока, используя сверло 13/16 дюйма.

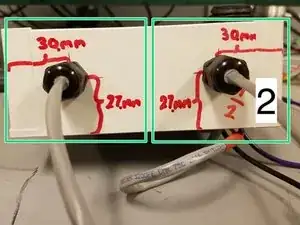

2. Просверлите два отверстия в боковой стенке на расстоянии 30 мм от коротких сторон и 27 мм от длинной стороны, используя сверло 1/2 дюйма.

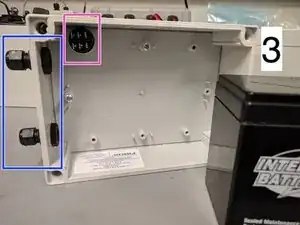

3. Вверните в боковые отверстия два водонепроницаемых кабельных ввода с герметичными вводами.

Установите кнопку в рокерный выключатель в оставшееся отверстие.

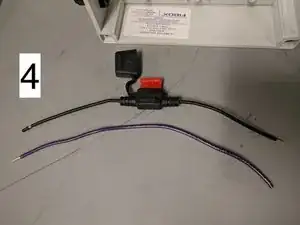

4. Обрежьте фиолетовый провод и провод с держателем предохранителя по 10 дюймов (≈254 мм).

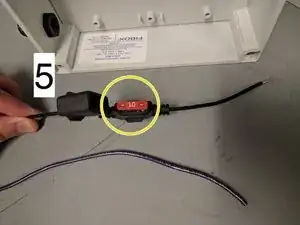

5. Установите предохранитель 10 A, 12 V DC.

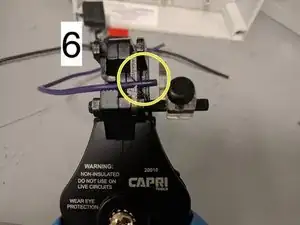

6. Снимите изоляцию с обоих проводов примерно на 1/2 дюйма (≈12–13 мм).

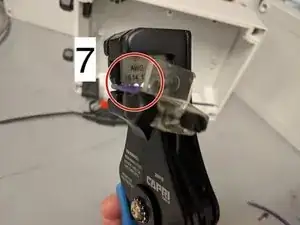

7. Используйте прорезь для 16 AWG на стриппере проводов.

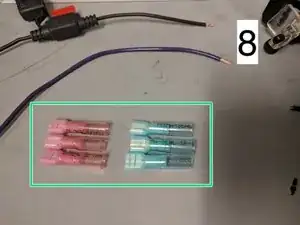

8. Подготовьте 3 розовых и 3 синих полностью изолированных клеммы «быстрого разъёма» с термоусадкой.

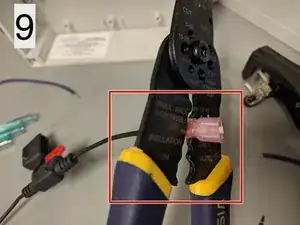

9. Обожмите полностью изолированную клемму с термоусадкой на конце провода.

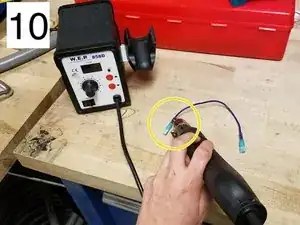

10. Используйте термофен для усадки термоусадки на концах клемм.

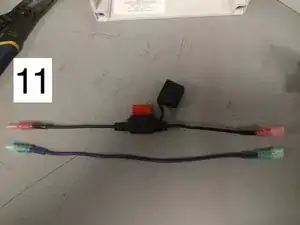

11. Повторите для обоих концов обоих проводов.

12. Отрежьте по два фута (≈0,6 м) красного и чёрного провода 16G (серый изолированный провод), затем снимите 2 дюйма (≈50 мм) серой внешней изоляции.

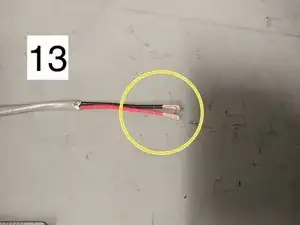

13. Снимите 1/2 дюйма (≈12–13 мм) изоляции с красного и чёрного проводов.

14. Наденьте по два металлических контакта на красный и чёрный провода.

Вы должны видеть медную жилу через маленькое отверстие контакта. Если нет — снимите ещё изоляции.

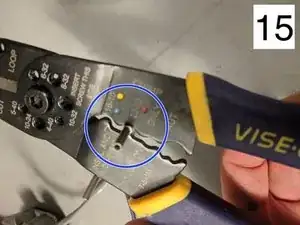

15. Обожмите контакты на проводах.

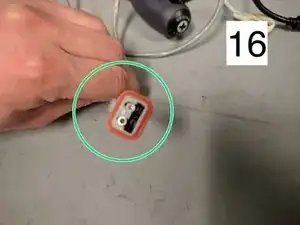

16. Введите контакты в разъём Amphenol.

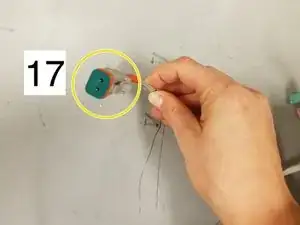

17. Установите зелёную клипсу в разъём.

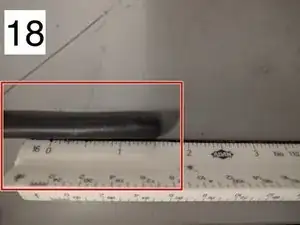

18. Отрежьте 1,5 дюйма (≈38 мм) термоусадочной трубки 2:1 диаметром 0,25 дюйма (≈6 мм).

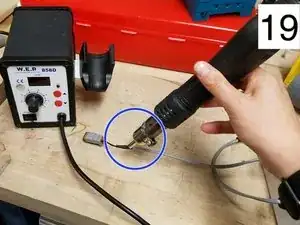

19. Используйте термофен для усадки термоусадочной трубки.

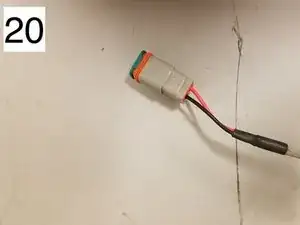

20. Вот как выглядит окончательный батарейный разъём.

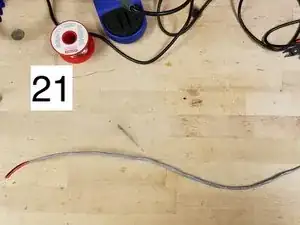

21. Отрежьте 30 дюймов (≈762 мм) красного и чёрного провода 16G (серый изолированный провод). Снимите 2 дюйма (≈50 мм) серой резиновой оболочки с обоих концов.

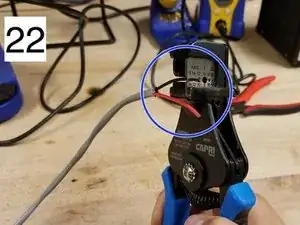

22. Снимите 0,5 дюйма (≈12–13 мм) изоляции с красного и чёрного проводов на обоих концах.

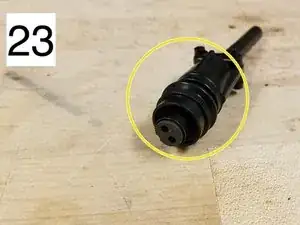

23. Приготовьте 2-контактный разъём Amphenol.

24. Разберите 2-контактный разъём Amphenol на составные части.

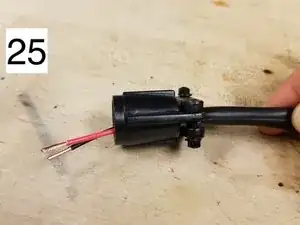

25. Ослабьте винты на разъёме Amphenol. Протяните оголённый провод через конец разъёма и через среднюю часть разъёма.

Чёрный провод GND должен быть в гнезде «A», а красный провод питания PWR — в гнезде «B».

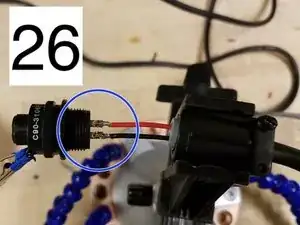

26. Припаяйте провода к другой стороне разъёма Amphenol.

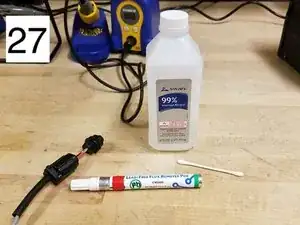

27. Приготовьте карандаш для удаления флюса, 99% изопропиловый спирт и ватную палочку.

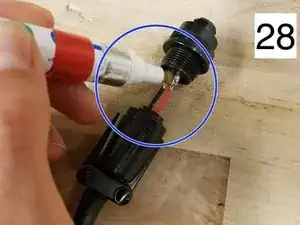

28. Используйте карандаш, чтобы удалить флюс с припаянных выводов.

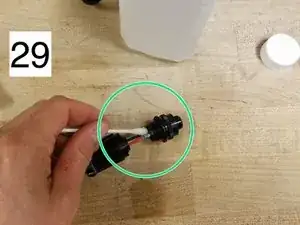

29. Окуните ватную палочку в спирт. Используйте ватную палочку, чтобы удалить остатки средства для удаления флюса.

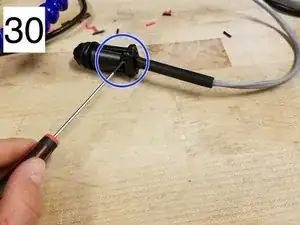

30. Соберите части Amphenol обратно. Затем затяните внешние винты.

31. Вот как выглядит окончательный 2-контактный разъём Amphenol.

32. Протяните 2-контактный провод автосэмплера через верхнее отверстие, а провод для батареи — через нижнее отверстие корпуса. Оставьте около фута (≈30 см) каждого провода снаружи корпуса. Затяните вводы.

После того как 2-контактный и батарейный провода собраны и протянуты в корпус, снимите изоляцию с противоположных концов и установите клеммы «быстрого разъёма» с термоусадкой.

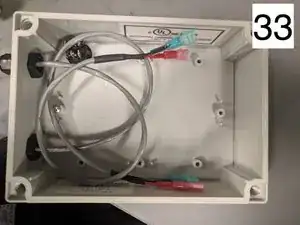

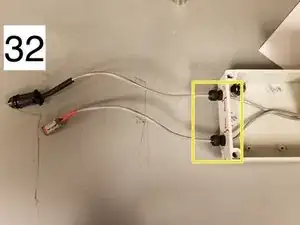

33. Вот как выглядят провода, протянутые через вводы в корпусе.

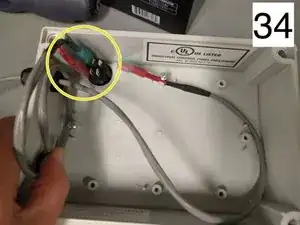

34. Подключите провод от батареи к первым двум клеммам рокерного выключателя.

35. Подключите 2-контактный провод автосэмплера к последним двум клеммам рокерного выключателя.

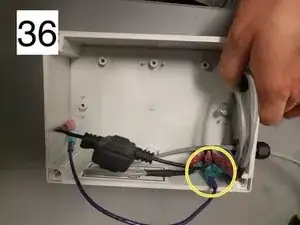

36. Подключите фиолетовый провод и провод от предохранителя к двум центральным клеммам рокерного выключателя.

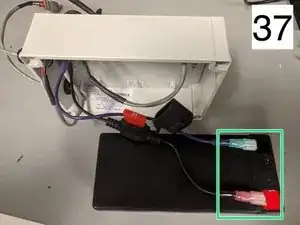

37. Подключите другой конец фиолетового провода и провода от предохранителя к 12-вольтовой батарее.

38. Индикатор загорается, если предохранитель перегорел!

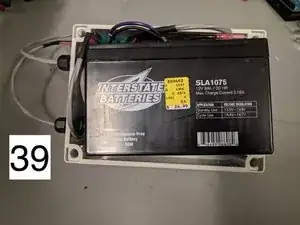

39. Поместите 12В батарею и все провода в корпус.

40. Закрутите крышку корпуса.

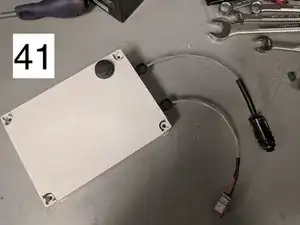

41. Вот как выглядит завершённый корпус батареи.

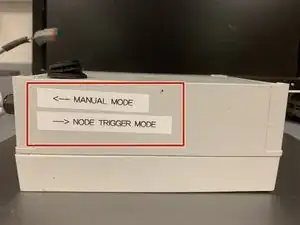

Маркируйте переключатель при помощи принтера этикеток.
