Замена объектива TopTro TR23
У вас проблемы с просмотром изображения на экране вашего проектора TopTro TR23? Это руководство поможет вам снять объектив с вашего проектора.
Перед тем как продолжить, убедитесь, что ваш объектив чистый и без пятен. Используя средство для чистки стекол и мягкую ткань, распылив и протирая объектив, вы сможете сэкономить время на разборке и замене объектива.
Перед началом руководства убедитесь, что проектор отключен от источника питания и расположен на устойчивой, ровной поверхности.
Шаг 1

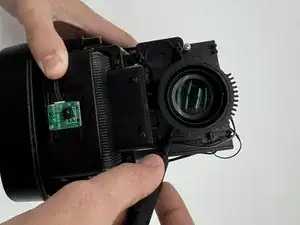

Установите проектор на бок так, чтобы передняя часть была обращена влево.
Вставьте инструмент для открывания в шов между черным корпусом и серебристым корпусом.
Подденьте по периметру, пока корпус не освободится полностью.
При снятии крышки будьте осторожны, так как есть внутренний разъем, прикрепленный к крышке и материнской плате проектора. Вам придется осторожно отсоединить его перед полным снятием корпуса проектора.
Снимите корпус.
Шаг 2

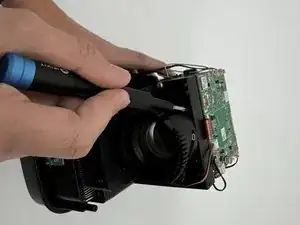

Снимите оба винта 5.5 мм с помощью отвертки крестовой #1.
Шаг 3

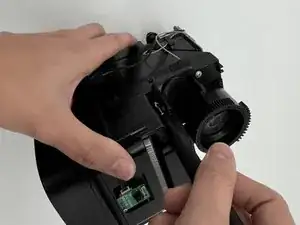

Используя ногти, аккуратно отсоедините разъем мотора от гнезда на материнской плате.
Снимите мотор фокуса.
Шаг 4
Поверните объектив к себе.

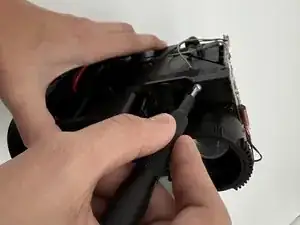

Удалите четыре маленьких черных винта вокруг объектива с помощью крестовой отвертки.
Шаг 5
Снимите два серебряных винта с помощью крестовой отвертки.
Снимите объектив.
Заключение
Чтобы собрать устройство обратно, выполните вышеуказанные шаги в обратном порядке.
Отнесите ваши электронные отходы к переработчику с сертификатов R2 или e-Stewards.
Ремонт не пошел по плану? Попробуйте провести базовую диагностику или обратитесь за помощью в наше сообщество ответов.
