Замена мотора фокусировки TopTro TR23
Проектор не фокусирует изображение? Проблема может быть в моторе фокусировки. Ниже представлен пошаговый гид по его замене.
Перед тем как снимать мотор фокусировки, сначала проверьте наличие посторонних частиц в шестернях, которые могут препятствовать перемещению линзы взад-вперёд для фокусировки.
Прежде чем продолжить руководство, убедитесь, что проектор отключён от источника питания и установлен на ровной, прочной поверхности.
Шаг 1
Поставьте проектор на бок так, чтобы передняя часть была обращена влево.
Вставьте инструмент для вскрытия в стык между чёрным шасси и серебристым корпусом.
Подденьте по периметру, пока корпус полностью не отстегнется.
При снятии крышки будьте осторожны: внутри имеется разъём, соединяющий крышку с материнской платой проектора. Его необходимо аккуратно отключить перед полным снятием корпуса.
Снимите корпус.
Шаг 2

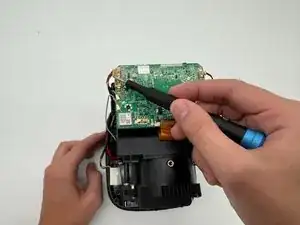

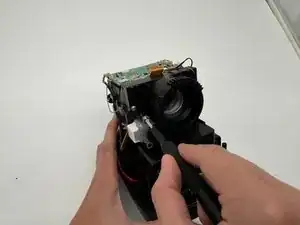

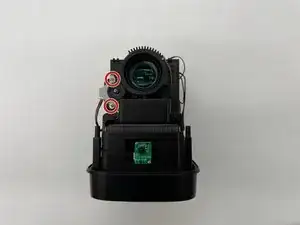

Удалите оба винта 5,5 мм крестовой отвёрткой Phillips #1.
Шаг 3
Аккуратно отсоедините разъём мотора от гнезда на материнской плате, используя ногти.

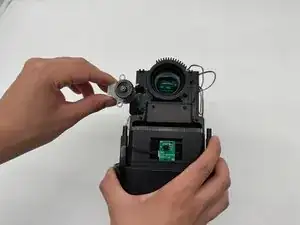

Снимите мотор фокусировки.
Заключение
Для повторной сборки выполните вышеописанные шаги в обратном порядке.
Отнесите электронные отходы в пункт переработки с сертификатом R2 или e-Stewards.
Ремонт прошёл неудачно? Попробуйте выполнить базовую диагностику или обратитесь за помощью к нашему сообществу Answers.
