Замена ИК-датчика Toptro TR23

Электроника

У Вас возникли проблемы с пультом управления Toptro TR23, который не работает с проектором? Вы можете попробовать заменить ИК-датчик. Вам потребуется лишь инструменты iFixit для открытия, плоская отвёртка размером 2,5 мм и крестовая отвёртка 000, а также 5 минут времени.

Большинство бытовых электроники используют инфракрасные (ИК) пульты дистанционного управления для управления устройством на расстоянии. Toptro TR23 не исключение. Эти пульты отправляют сигнал в виде ИК-лучей к ИК-датчику, который установлен ближе к передней центральной части большинства устройств.

Перед тем как использовать это руководство, убедитесь, что нет твердых непрозрачных поверхностей, блокирующих путь между пультом и датчиком. Если что-то мешает волнам достичь датчика с пульта, то независимо от того, сколько раз Вы нажимаете на кнопку или сколько датчиков замените, Ваша проблема останется нерешенной.

Также проверьте, чтобы в пульте были новые батареи. Неисправный источник питания в контроллере может быть причиной его неправильной работы.

Перед началом убедитесь, что кабель питания проекторов отключён, и он стоит на стабильной рабочей поверхности.

Шаг 1

Поставьте проектор на бок так, чтобы передняя панель была обращена налево.

Вставьте инструмент для открытия в зазор между чёрным корпусом и серебристым корпусом.

Подденьте по периметру, пока корпус полностью не освободится.

При снятии крышки будьте осторожны, так как к крышке и материнской плате проектора подключен внутренний разъём. Вам нужно аккуратно отсоединить его перед полным снятием корпуса проектора.

Снимите корпус.

Шаг 2

С направляющей объективом на себя найдите ИК-датчик, установленный спереди, и два крепёжных винта, которые прикрепляют ИК-датчик и плату к проектору.

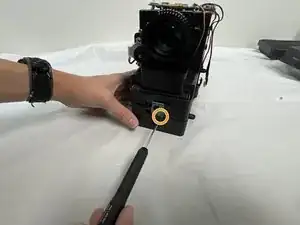

Используйте крестовую отвёртку #000, чтобы удалить два винта размером 6,3 мм, удерживающих датчик спереди проектора.

Шаг 3

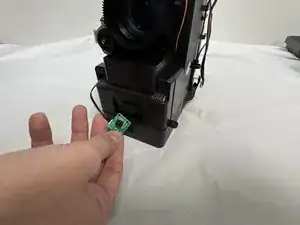

Аккуратно извлеките ИК-датчик из пластиковых креплений, чтобы не повредить подключённый провод.

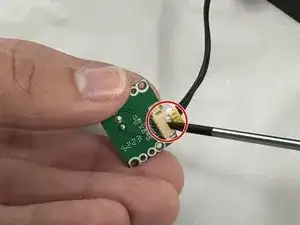

Переверните датчик, чтобы увидеть жгут проводов и зажим.

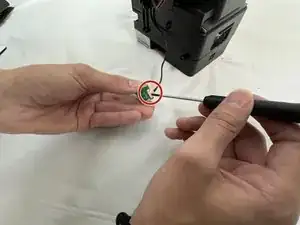

Используйте небольшую плоскую отвёртку, чтобы аккуратно поддеть разъём из его гнезда.

Разъём небольшой и хрупкий. Будьте осторожны, нажимая кончик отвёртки на зажим, чтобы не сломать его.

Заключение

Чтобы собрать устройство обратно, выполните вышеуказанные шаги

Перевод руководства с ifixit.com
