Замена сенсорного экрана Magellan Roadmate 9055-LM

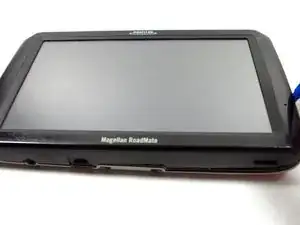

Поверните устройство задней панелью вверх.

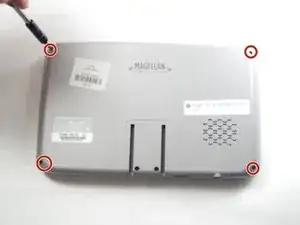

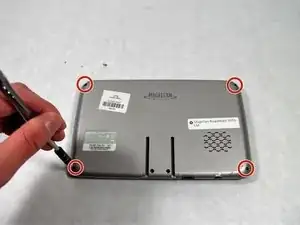

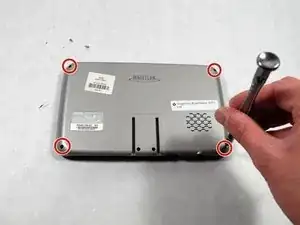

Открутите четыре винта Phillips #0 с задней панели.

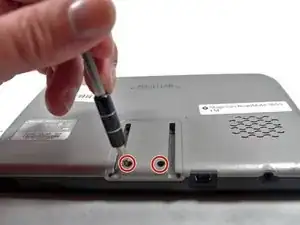

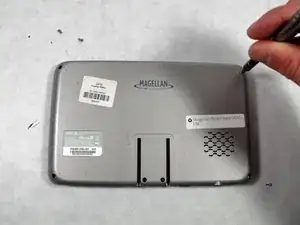

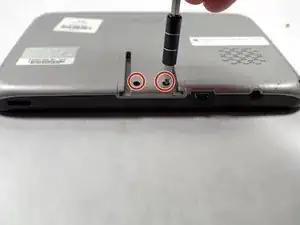

Открутите два винта Phillips #0 с задней панели.

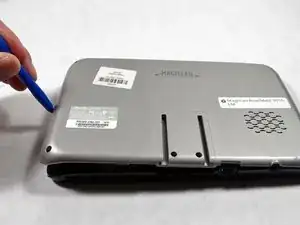

Воспользуйтесь пластиковой вскрывающей лопаткой, чтобы отщёлкнуть правую сторону панели.

Если поднимать заднюю панель слишком быстро или резко, можно повредить кабель динамика и кабель аккумулятора, которые пока всё ещё подключены.

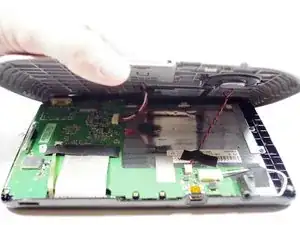

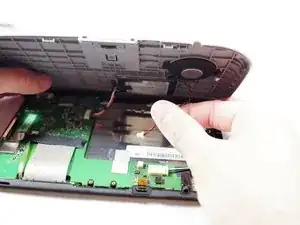

Осторожно поднимите заднюю панель.

Снимите ленту.

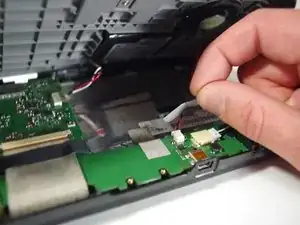

Отключите кабель динамика.

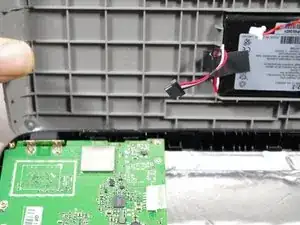

Отсоедините кабель аккумулятора.

Снимать ленту не нужно.

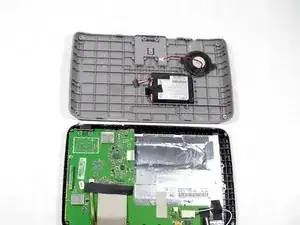

Аккуратно положите заднюю панель на стол.

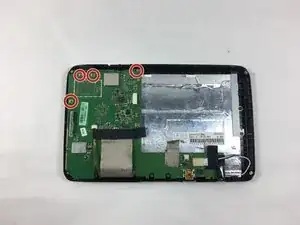

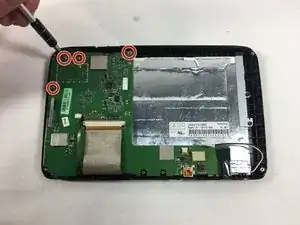

Открутите четыре винта в верхнем левом углу с помощью отвёртки Phillips #0.

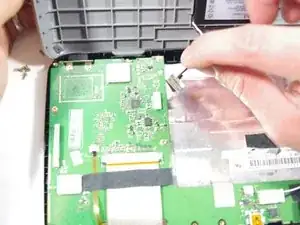

Удалите все электрические ленты с указанных мест.

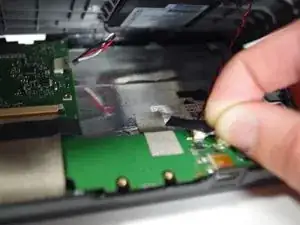

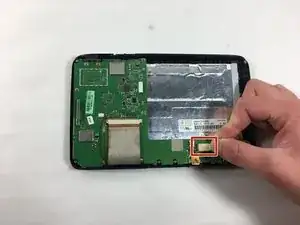

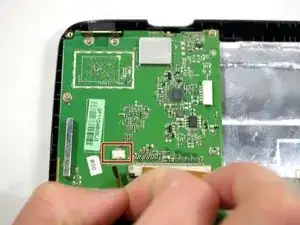

Снимите белый разъём, подключённый чёрными и белыми проводами.

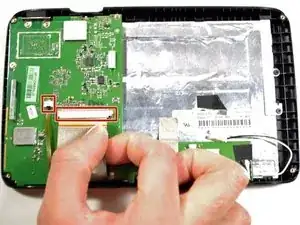

Аккуратно снимите разъём, потянув его в противоположную от разъёма сторону.

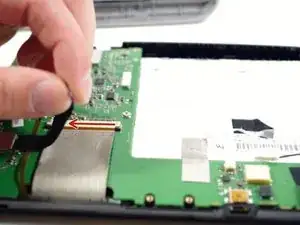

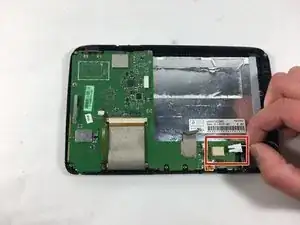

Отключите провода, нажав на них вниз и медленно потянув на себя.

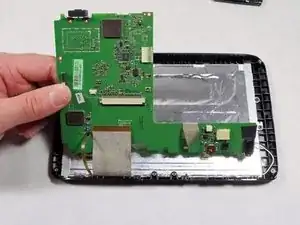

После отключения проводов извлеките материнскую плату.

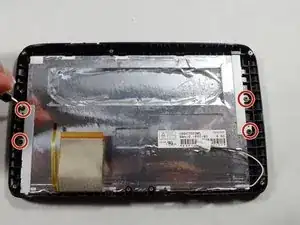

Открутите четыре винта Phillips #1.

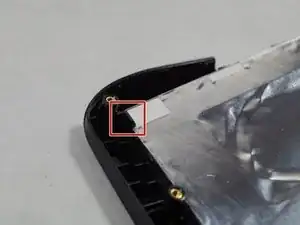

Снимите две металлические пластины с двух углов.

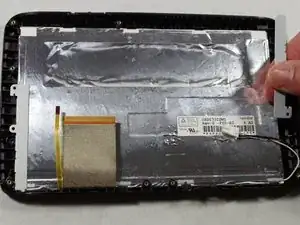

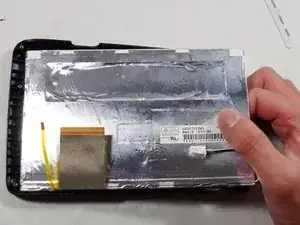

Поднимите сенсорный экран с правой стороны.

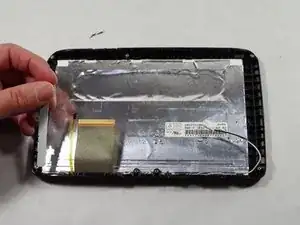

Выдвиньте сенсорный экран из верхнего левого угла.

Аккуратно положите сенсорный экран на стол.
