Замена основного динамика Grace Digital Mondo
Замена основного динамика вашего устройства требует немного больше усилий, чем другие компоненты устройства, но все равно легко выполняется с помощью паяльного набора. Учитывая небольшое количество распайки, рекомендуется посмотреть видео на YouTube, посвященное основным мерам безопасности и использованию паяльного набора.
Шаг 1
Удалите (2) винта (14 мм) с помощью отвертки PH1 на устройстве.
Один винт находится сзади слева, а другой прямо под ним на дне устройства.
Шаг 2
Используйте пластиковую лопатку, чтобы удалить кнопки предустановленных выборов на передней панели.
Рекомендуем удалить все кнопки для более удобного доступа.
Осторожно подденьте и снимите сетчатую защиту динамика. Она просто защелкивается, так что не беспокойтесь о повреждении.
Шаг 3
Удалите (4) винта (14 мм) с помощью отвертки PH1 на передней панели рядом с динамиком.
Будьте осторожны с этими винтами, так как они могут быть легко повреждены.
Шаг 4
Переместите металлическую лопатку по передней панели, чтобы удалить любой клей, соединяющий переднюю панель с устройством.
Отделите переднюю панель от устройства с помощью металлической лопатки.
Шаг 5
Отсоедините разъем с контактами в верхней части устройства, используя металлическую лопатку, чтобы открыть внутренние компоненты.
Отсоедините (4) разъема внутри, используя металлическую лопатку, чтобы разделить переднюю панель и остальную часть устройства.
Шаг 6

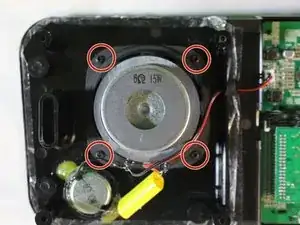

Удалите (4) винта (14 мм) с помощью отвертки PH1 вокруг динамика.
Шаг 7
Отпаивайте провода от динамика.
Отделите динамик от передней панели.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
