Проводка узла автосемплера (для старой версии)

1. Отключите разъём солнечной панели.

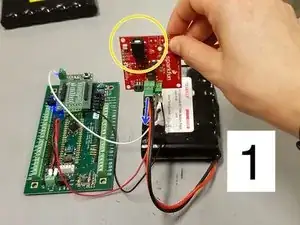

Затем, взяв зелёный разъём, вытяните батарейный разъём из контроллера заряда солнечной панели (синяя стрелка).

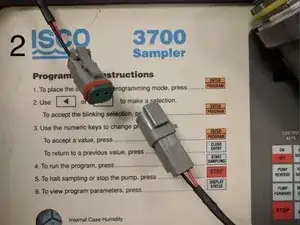

2. Отключите разъёмы аккумулятора автосемплера.

3. Отключите разъём, который подключается к разъёму питания семплера.

Если отключить аккумулятор до солнечной панели, это может повредить зарядное устройство солнечной панели!

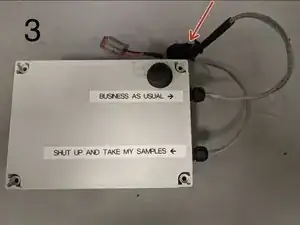

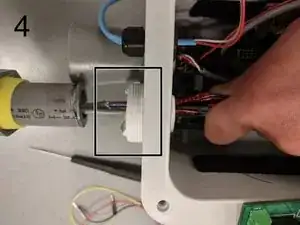

4. Отвинтите трубку (кондуит) и отведите её, чтобы увеличить рабочее пространство.

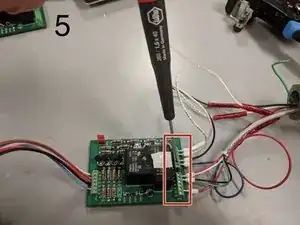

5. Отвинтите существующие провода, используя плоскую отвёртку 260 / 1.5 x 40.

6. Протяните провода автосемплера и аккумулятора через кондуит. Повторно закрепите кондуит, чтобы обеспечить защиту от натяжения и предотвратить вытягивание проводов.

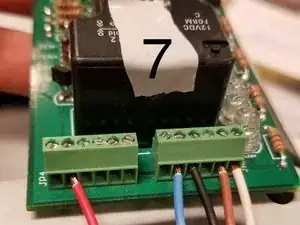

7. Вставьте провода и затяните винты плоской отвёрткой 260 / 1.5 x 40 до упора.

Зелёный провод мы не используем.

Затягивать вручную — вполне достаточно. Осторожно: не перетяните, чтобы не раздавить гильзы проводов.

8. Аккумуляторные разъёмы устанавливаются на пятом и шестом местах слева.

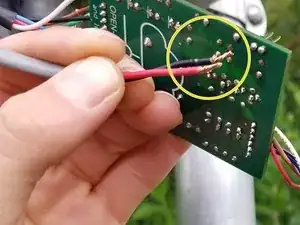

Если у аккумуляторных разъёмов нет белых крышек, они будут представлены только одним красным и одним чёрным проводом. Чтобы упростить подключение к плате, обрежьте половину медных жил с каждого провода и скрутите оставшиеся нити вместе. Красный провод устанавливается на место, где идёт красная/белая крышка, а чёрный провод — там, где идёт чёрный/зелёный провод.

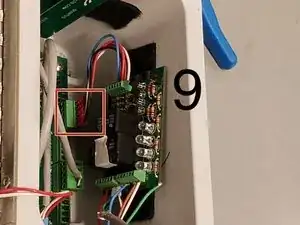

9. Подключите съёмный штыревой разъём к плате.

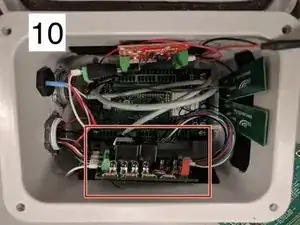

10. С помощью велкро заново прикрепите релейную плату к боковой стенке корпуса.

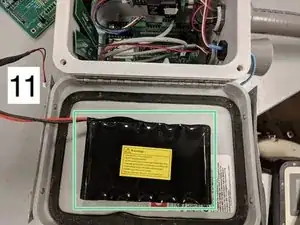

11. С помощью велкро прикрепите литий-ионный аккумулятор к внутренней стороне дверцы корпуса.

Перед этим обязательно очистите поверхности.

Убедитесь, что мягкая сторона велкро прикреплена к корпусу.

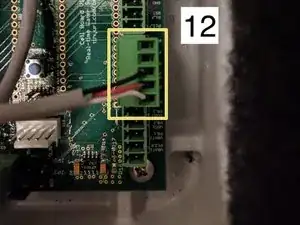

12. На случай ослабления проводки ультразвукового датчика, схема проводки выглядит следующим образом.

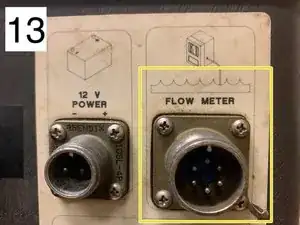

13. Снова подключите 6-контактный разъём автосемплера.

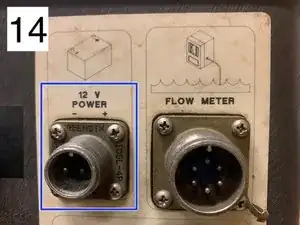

14. Снова подключите 2-контактный аккумулятор автосемплера к автосемплеру.

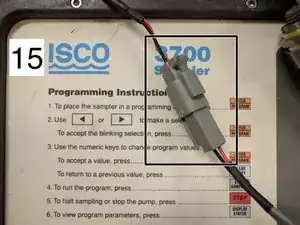

15. Снова подключите серый разъём автосемплера от автосемплера к узлу.

16. Снова подключите литий-ионный аккумулятор в узле.

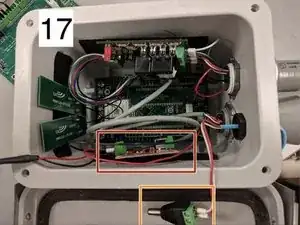

17. Последним подключите солнечную панель к зарядному устройству.
