Процедура тестирования соединений проводов автосамплера (для старых и новых версий)

Обязательно отключите батареи полностью перед началом! Сначала отключите солнечное зарядное устройство, затем батарею узла, и наконец батарею автосамплера.

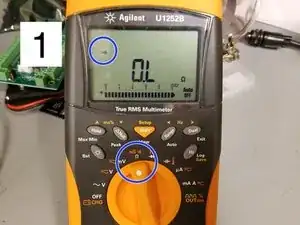

1. Установите мультиметр на настройку с символом шума (синие круги). На нашей версии поверните ручку на символ шума, затем нажмите кнопку настройки, чтобы отобразить символ шума на экране.

Настройки вашего мультиметра могут отличаться в зависимости от марки/модели.

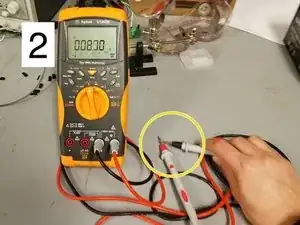

2. Чтобы убедиться, что вы находитесь на настройке тестирования шума, коснитесь вместе красного и черного проводов (желтый круг). Вы должны услышать звук.

Будьте осторожны, чтобы не пересекать провода при тестировании, чтобы не замкнуть цепь!

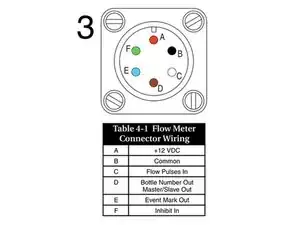

3. Следующая цветовая таблица показывает, какой провод находится в каком разъеме автосамплера.

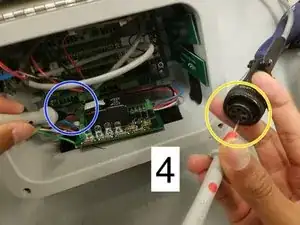

4. Поместите один провод в одно из отверстий разъема автосамплера (желтый круг).

Не имеет значения, какой провод будет на каком конце.

Поместите другой провод на другом конце соответствующего цветного провода (синий круг). Он может находиться как на самом проводе, так и на металле разъема, удерживающего провод.

Если соединение хорошее, вы услышите звук от мультиметра.

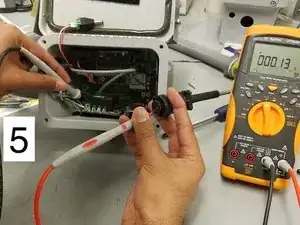

5. Продолжайте делать это для всех проводов.

Обратите внимание, зеленый провод не используется.
