Сборка узла измерения растворённого кислорода

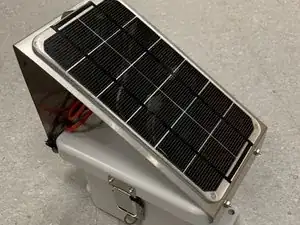

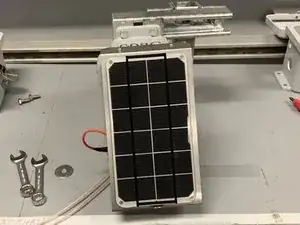

См. шаги 2–5, 6–7 и 20–21 в руководстве по сборке корпуса узла датчика глубины, чтобы прикрепить солнечную панель к корпусу узла.

Используйте тот же корпус, который поставляется с инструкцией по сборке корпуса узла, с такими же вырезанными отверстиями.

Найдите старую версию электрически изолированной несущей платы. Если выводы уже припаяны, удалите их и припаяйте двух- и трёхштырьковый разъём либо один пятиштырьковый разъём.

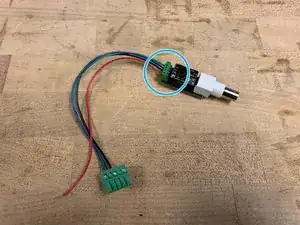

После того как новые разъёмы припаяны, установите плату температурного датчика в разъёмы подключения. Чёрный квадрат на плате должен быть направлен в сторону припаянных штырьков.

Отрежьте провода примерно по 16,5 см, чтобы обеспечить достаточную длину для фиксации проводов в пятиштырьковом разъёме.

При подключении адаптера сверяйтесь с разделом схемы подключения, посвящённым температурному датчику.

Найдите новую версию электрически изолированной несущей платы.

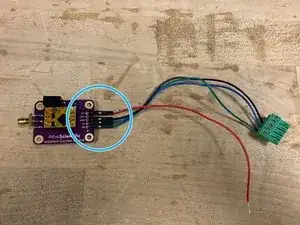

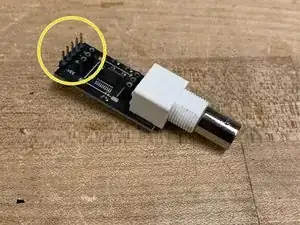

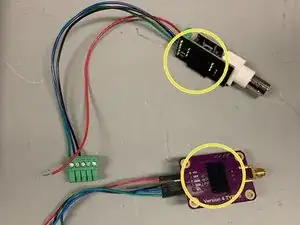

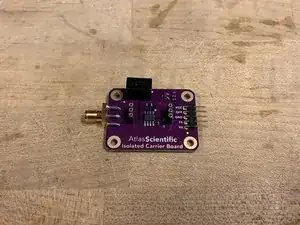

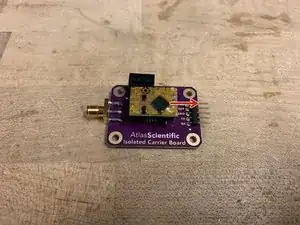

Найдите плату датчика растворённого кислорода и установите её в разъёмы подключения. Чёрный квадрат на плате должен быть направлен в сторону выводов.

Отрежьте провода примерно по 16,5 см, чтобы обеспечить достаточную длину для фиксации проводов в пятиштырьковом разъёме.

При подключении адаптера сверяйтесь с разделом схемы подключения, посвящённым датчику растворённого кислорода.

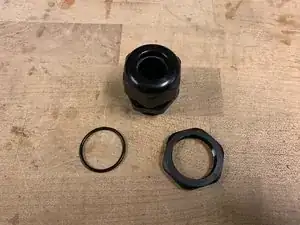

Возьмите кабельную втулку.

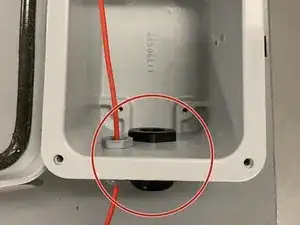

Вкрутите кабельную втулку в стенку корпуса через большое отверстие, как показано.

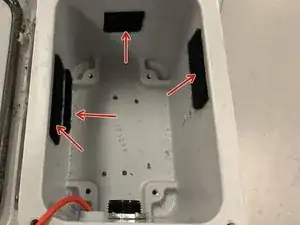

Приклейте полоски липучки мягкими сторонами внутрь корпуса в указанных местах.

Приклейте липучку жёсткой стороной на обратную сторону адаптеров.

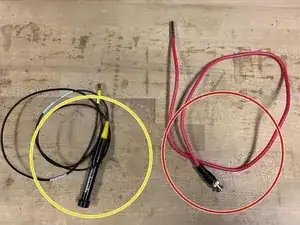

Найдите датчик Atlas DO.

Найдите термодатчик Atlas PT-1000.

Возьмите четыре стойки длиной 3,8 см и четыре стойки длиной 2,5 см. Скрутите их вместе, как показано, чтобы получить четыре стойки общей длиной 6,35 см.

Проденьте провода датчиков через кабельную втулку. Затем вкрутите стойки в отверстия корпуса.

Возьмите одну батарею, четыре стяжки, пеноматериал и пару ножниц.

Вырежьте из пеноматериала два куска размером с батарею.

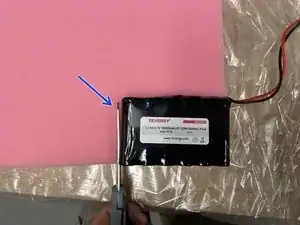

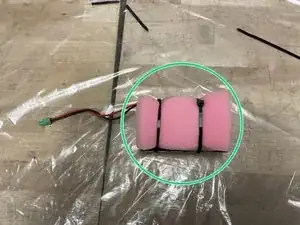

Поместите батарею между двумя кусками пеноматериала и зафиксируйте стяжками. Соедините стяжки, чтобы получилось две очень длинные стяжки.

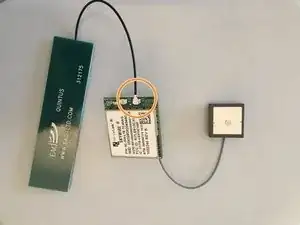

Возьмите модуль сотовой связи (модем), GPS и антенну.

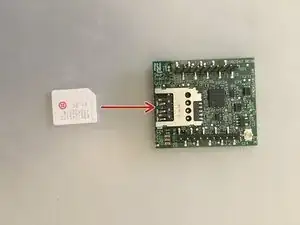

Вставьте карту Super SIM в модуль сотовой связи.

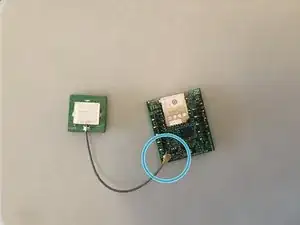

Подключите GPS к указанному разъёму (серый провод).

Подключите антенну к указанному разъёму (чёрный провод).

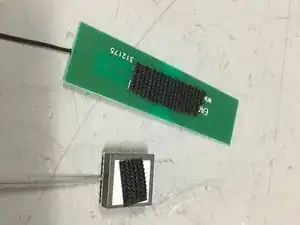

Приклейте жёсткие части липучки к антенне и GPS, как показано на изображении.

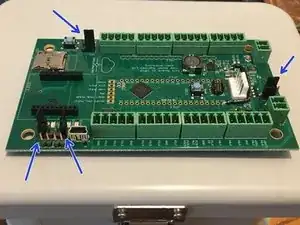

Возьмите плату Open-Storm и установите 4 перемычки в указанные места.

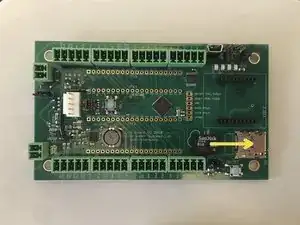

Вставьте карту microSD в плату.

Установите модуль сотовой связи на плату узла датчика в предназначенное место.

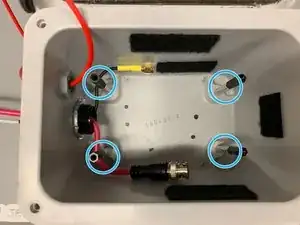

Поместите батарею в корпус узла между стойками.

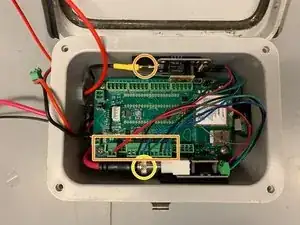

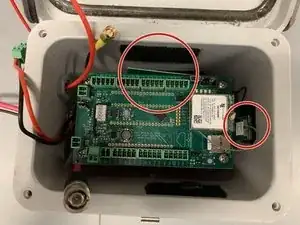

Установите плату с модемом и GPS-антенной на стойки и АККУРАТНО закрепите её винтами. Затем прикрепите модем и GPS в выделенные места.

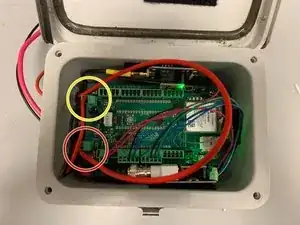

Приклейте несущие платы к внутренним боковым стенкам корпуса. Убедитесь, что каждая несущая плата размещена в соответствующем выделенном месте.

При подключении несущих плат к плате датчика следуйте схеме подключения.

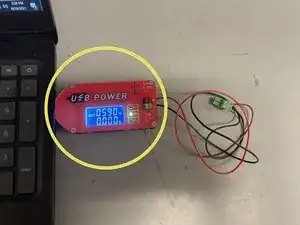

Подключите блок питания USB, вставьте его в ноутбук и установите выходное напряжение 5,9 В.

Проверьте напряжение вольтметром (возможно, придётся установить на блоке питания около 5,8 В, чтобы вольтметр показал 5,9 В).

Подключите зелёный клеммник блока питания к солнечному порту платы Open-Storm.

Убедитесь, что светодиод зарядки от солнечной панели выключен.

Подключите разряженную батарею к порту батареи. Этот шаг не сработает с заряженной батареей.

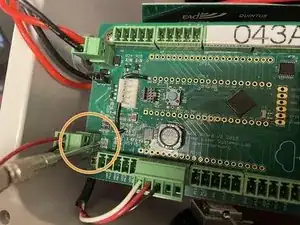

ОЧЕНЬ АККУРАТНО поворачивайте серебристый потенциометр рядом с микросхемой контроллера заряда с помощью маленькой отвёртки с плоским шлицем, пока не загорится индикатор зарядки.

Хотя шлиц винта крестообразный, использование крестовой отвёртки может повредить потенциометр. Центральное отверстие слишком мелкое для большинства отвёрток. Лучше использовать отвёртку с плоским шлицем!

Справочные материалы: 1. Как выбрать напряжение MPP на контроллере заряда от солнечной панели 2. Руководство по подключению солнечного зарядного устройства Sunny Buddy V13

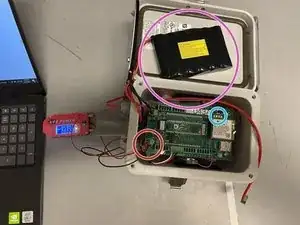

Подключите батарею, как указано.

Подключите солнечную панель, как указано.

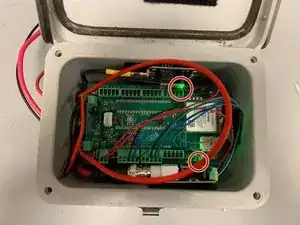

Светодиоды двух плат датчиков должны загореться.

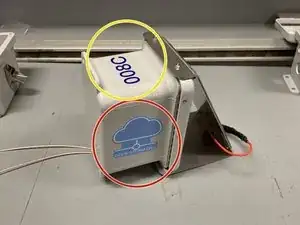

Наклейте стикер Open-Storm на боковую сторону корпуса, как показано.

Наклейте стикер с уникальным идентификатором узла на верхнюю часть корпуса, как показано.

См. разделы 24–28 руководства по сборке узла датчика глубины для установки и крепления ручки к узлу.

Найдите стальной направляющий профиль длиной 1,5 метра

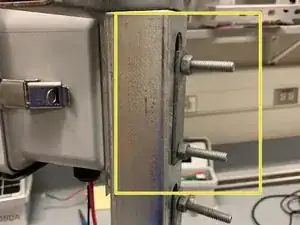

С помощью U-образных болтов прикрепите ручку узла к направляющему профилю, как показано на изображении

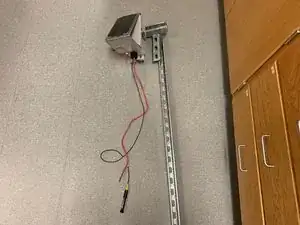

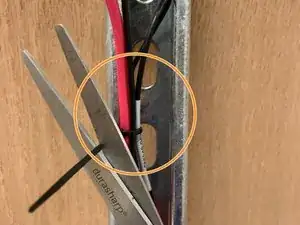

С помощью стяжки соедините кабели обоих датчиков вместе. Поскольку кабель датчика растворённого кислорода длиннее, сделайте петлю, чтобы укоротить его

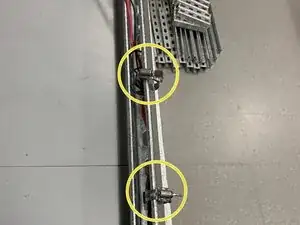

С помощью хомутов зафиксируйте кабели и датчики вдоль направляющего профиля

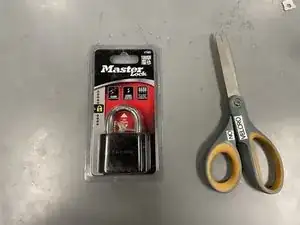

Выполните шаг 23 руководства по сборке корпуса узла глубины, чтобы установить замок

Индикаторы датчиков в узле должны быть включены

Закрепите замок на боковой стороне узла

Убедитесь, что гайка кабельного ввода плотно затянута, чтобы провода были плотно прижаты друг к другу

Если показания датчика растворённого кислорода составляют 0 мг/л, выполните следующее:

Убедитесь, что печатная плата датчика растворённого кислорода установлена правильно (см. шаг 2)

Убедитесь, что перемычки подключены правильно и надёжно. Проверьте, не перепутаны ли местами провода RX и TX.

Проверьте соединение между кабельным адаптером и корпусом датчика растворённого кислорода на герметичность и плотность.

Убедитесь, что в колпачке датчика растворённого кислорода достаточное количество электролита.

Если описанные действия не помогли, замените печатную плату датчика растворённого кислорода.

Если показания датчика растворённого кислорода составляют 100 000 мг/л:

Замените печатную плату датчика растворённого кислорода.
