Установка узла датчика глубины на дно ручья

Уберите крупные камни с дна ручья, чтобы облегчить установку направляющей шины.

Размещайте убранные камни ниже по течению, чтобы они не повредили узел во время шторма.

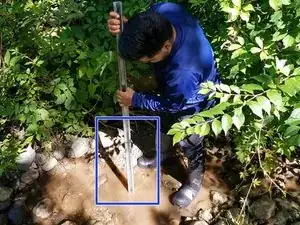

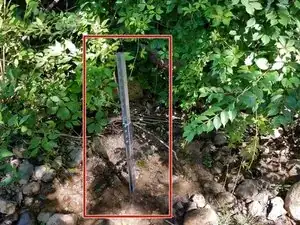

Установите 5-футовую стальную направляющую шину на место.

Убедитесь, что открытая сторона направляющей шины обращена на юг, чтобы солнечная панель получала максимальное количество солнечного света. Также будьте осторожны, чтобы не деформировать стальную направляющую шину слишком сильно. Небольшая деформация допустима.

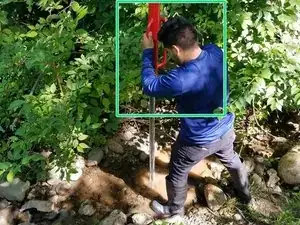

Используйте столбовой молоток, чтобы вбить направляющую шину на 3 фута в дно ручья.

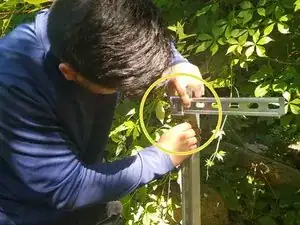

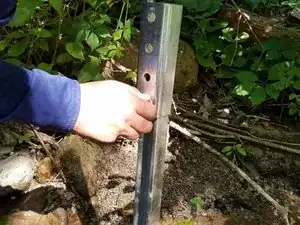

Вставьте два пружинных гайкодержателя в направляющую шину, затем установите соединитель направляющей шины.

Два отверстия соединителя направляющей шины должны находиться выше направляющей шины для подключения верхней направляющей шины.

Вставьте две шайбы и винты в гайки.

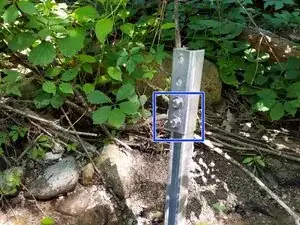

Так выглядит присоединённый соединитель направляющей шины сверху.

Вставьте ещё два пружинных гайкодержателя в алюминиевую направляющую шину, которая будет присоединена.

Вставьте последние две шайбы и винты в гайки.

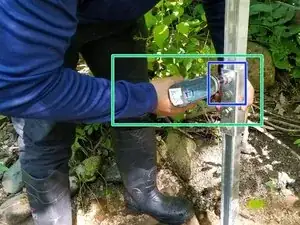

Используйте ударный шуруповёрт, чтобы зафиксировать винты на месте. К ударному шуруповёрту должен быть подключён 3/4'' торцевой ключ через переходник для головок.

Переходник для головок

Так выглядит удлинённая направляющая шина.

Выровняйте 1-футовую направляющую шину с U-образным кронштейном по вертикальной направляющей шине.

Вставьте два пружинных гайкодержателя в вертикальную направляющую шину. Вставьте две шайбы и винты в U-образный кронштейн, чтобы зафиксировать рычаг направляющей шины.

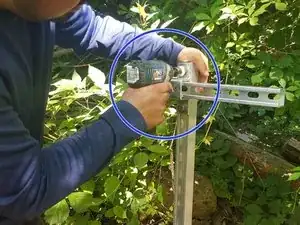

Затяните винты ударным шуруповёртом.

Так выглядит финальная конструкция, держащая узел.

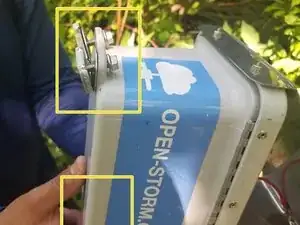

Вставьте два винта в корпус узла с шайбой 5/16'' и гайкодержателями на задней стороне.

Вы можете снять пружину из гайкодержателя, чтобы облегчить установку.

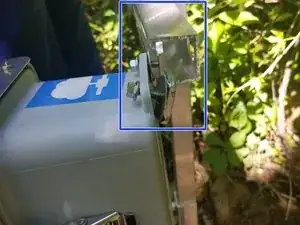

Вставьте узел в рычаг направляющей шины.

Шайба должна находиться снаружи направляющей шины, а гайкодержатель — внутри.

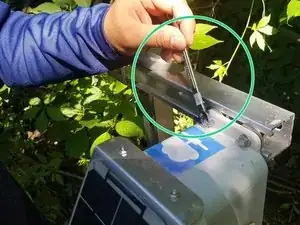

Затяните винты гаечным ключом 3/8 дюйма.

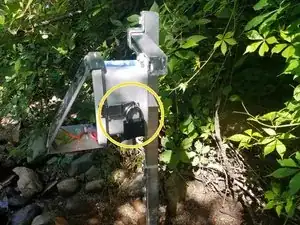

Создайте 4-значный код для замка.

В проектах установлены предопределённые комбинации замков. Обратитесь в лабораторию за рекомендациями.

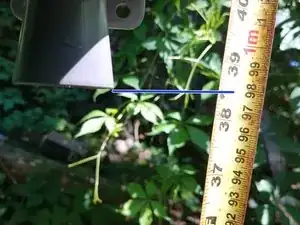

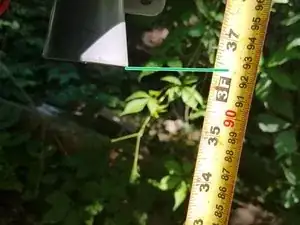

С помощью рулетки измерьте расстояние от низа ультразвукового датчика глубины до поверхности воды.

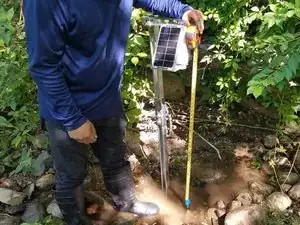

Измерьте расстояние от низа ультразвукового датчика глубины до дна ручья.

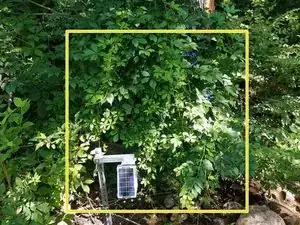

Если растительность может закрывать солнечную панель и мешать зарядке, обрежьте ветви.

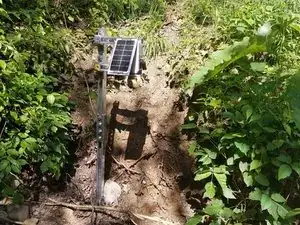

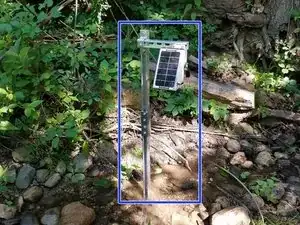

Это полностью установленный узел датчика глубины на дне ручья!

Иногда предпочитают использовать два рычага направляющей шины вместо одного.

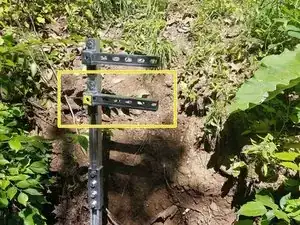

Прикрепите второй 1-футовый рычаг направляющей шины, используя те же крепёжные элементы, что и для первого рычага.

Используйте корпус узла, чтобы определить расстояние между двумя рычагами.

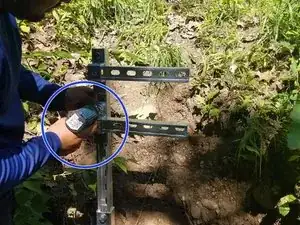

Затяните винты ударной дрелью.

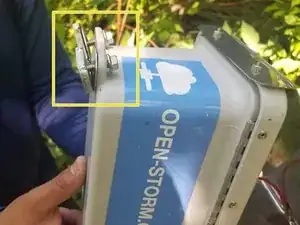

Вставьте четыре винта в корпус узла с шайбами и гайкодержателями на задней стороне.

Вы можете снять пружину из гайкодержателя, чтобы облегчить установку.

Вставьте узел в рычаг направляющей шины.

Шайба должна находиться снаружи направляющей шины, а гайкодержатель — внутри.

Затяните винты гаечным ключом 3/8 дюйма.

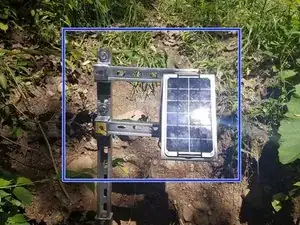

Так выглядит узел, прикреплённый к двум рычагам направляющей шины.
