Сборка узла автоматического пробоотборника (для новой версии)

1. Подготовьте 6-контактный разъём Amphenol.

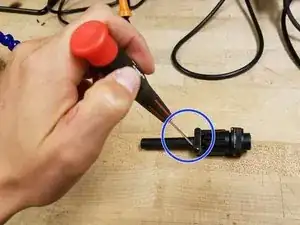

2. Ослабьте винты с помощью небольшой отвёртки с крестообразным шлицем.

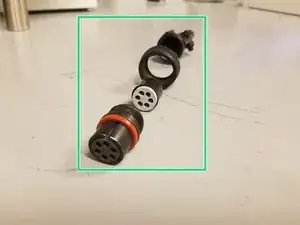

3. Разберите 6-контактный разъём Amphenol.

4. Отмерьте и отрежьте по два фута многожильного медного провода сечением 4-22 AWG (изолированные провода красного, белого, чёрного и зелёного цветов) и по два фута многожильного медного провода сечением 2-16 AWG (красного и чёрного). Проденьте оба провода через корпус 6-контактного разъёма Amphenol.

5. Снимите по 2 дюйма серой изоляции с обоих концов проводов.

6. Снимите по 1/4 дюйма цветной изоляции с каждого провода с обеих сторон.

Удалите тонкий красный провод, идущий в связке с тонкими зелёным, белым и чёрным проводами.

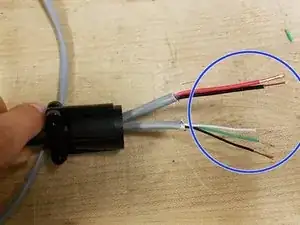

7. Вот как должны выглядеть зачищенные провода.

8. Вставьте провода в серую пенопластовую часть 6-контактного разъёма Amphenol.

9. Так должны быть вставлены провода в серый разъём.

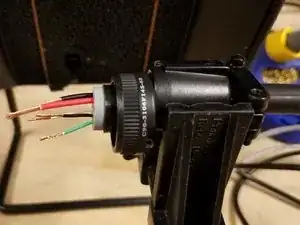

Перед пайкой наденьте верхнюю гайку с резьбой на серый разъём.

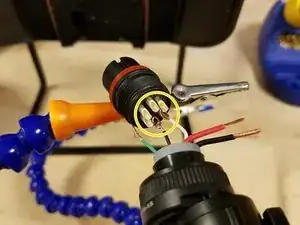

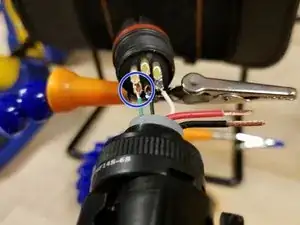

10. Припаяйте провода к 6-контактному разъёму. Начните с тонкого чёрного провода в нижнем контакте, затем припаяйте белый провод.

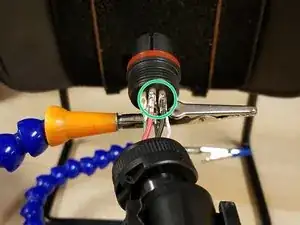

11. Далее припаяйте зелёный провод.

12. В конце припаяйте более толстые чёрный и красный провода.

Примечание: на средний левый контакт провод не припаивается!

13. Подготовьте ручку для удаления флюса, изопропиловый спирт 99 % и ватную палочку.

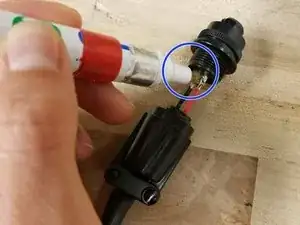

14. Используйте ручку для удаления флюса, чтобы удалить остатки флюса с припаянных проводов.

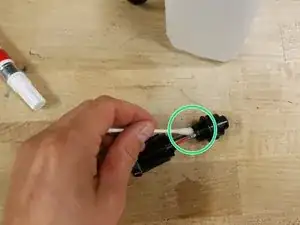

15. Нанесите изопропиловый спирт на ватную палочку и удалите излишки средства для удаления флюса с припаянных проводов.

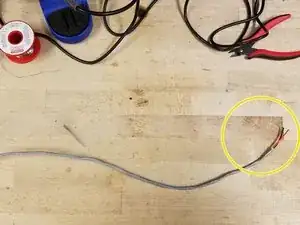

16. Отмерьте и отрежьте по два фута многожильного медного провода сечением 2-16 AWG (красного, чёрного). Снимите по 2 дюйма серой изоляции с обоих концов.

17. Снимите по 1/2 дюйма изоляции с каждого провода на обоих концах.

18. Наденьте металлические наконечники на красный и чёрный провода.

Примечание: через отверстие в наконечнике должен быть виден медный провод.

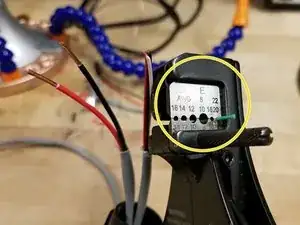

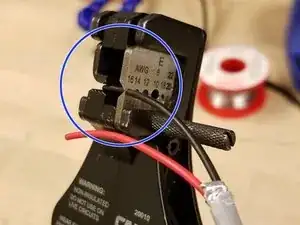

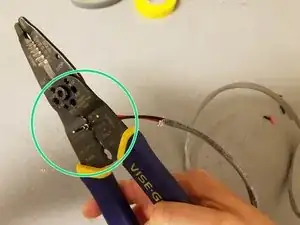

19. Обожмите наконечники.

20. Проденьте металлические наконечники с проводами сзади в 2-контактный разъём Amphenol. Защёлкивание будет слышно.

Если отверстия разъёма обращены к Вам, красный провод должен быть слева, чёрный — справа.

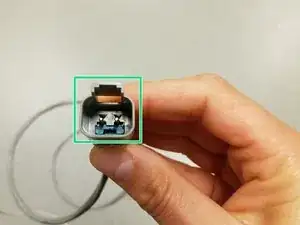

21. Зелёную фиксирующую вставку необходимо вставить в разъём в соответствии с этой ориентацией.

22. Вставьте зелёную фиксирующую вставку. Защёлкивание будет слышно.

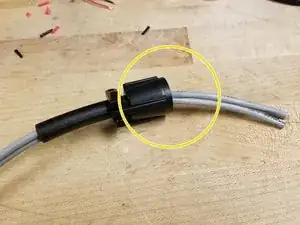

23. Отмерьте и отрежьте два дюйма термоусадочной трубки. Наденьте её на провод, чтобы она покрыла место окончания серой изоляции.

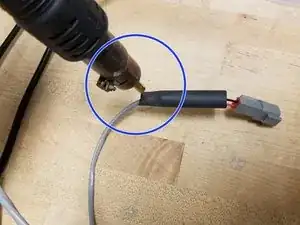

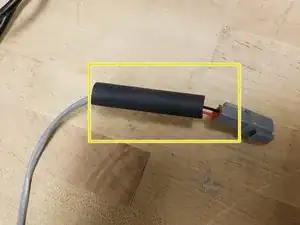

24. Используйте термофен для усадки трубки.

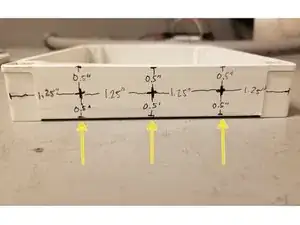

25. Установите места, где необходимо просверлить три отверстия в одной из сторон корпуса узла.

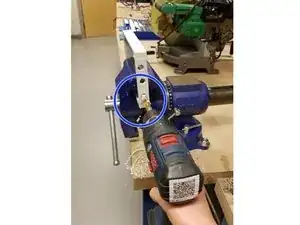

26. Используйте сверло диаметром 1/2 дюйма и просверлите три отверстия.

Убедитесь, что Вы знаете, как пользоваться дрелью! Попросите о помощи, если не уверены!

Перед сверлением убедитесь, что корпус надёжно закреплён!

Так должен выглядеть корпус узла.

28. Вот как выглядит сальниковый уплотнитель. Подключите 3 уплотнителя к корпусу узла, вставив их в просверленные отверстия.

Если уплотнители не подходят точно по месту просверленных отверстий, их шайбы можно зашлифовать напильником.

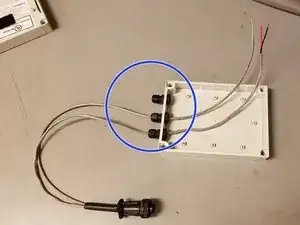

29. Проденьте два провода от 6-контактного разъёма Amphenol пробоотборника через два уплотнителя.

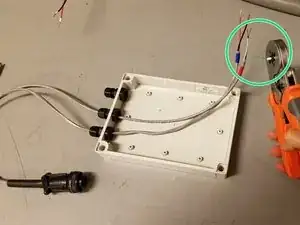

30. Обожмите белые наконечники на концах обоих проводов.

31. Проденьте другой конец 2-контактного разъёма коробки аккумулятора через третий уплотнитель.

Убедитесь, что уплотнители полностью установлены, прежде чем выполнять дальнейшую коммутацию узла, иначе их исправление после сборки будет затруднительно.

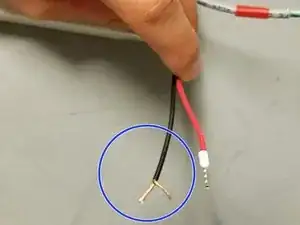

32. Распушите примерно половину медных жил каждого провода.

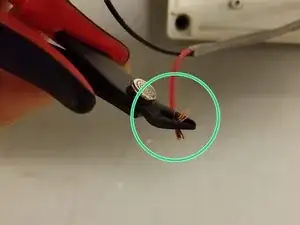

33. Откусите лишние жилы с помощью кусачек.

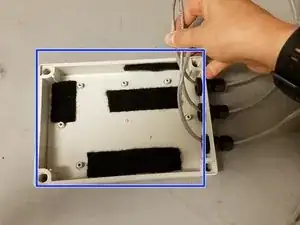

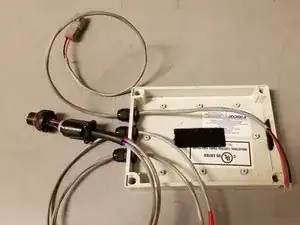

35. Поместите несколько кусочков мягкой части липучки внутрь корпуса.

36. Получите литий-ионный узловой аккумулятор 3,7 В, 10400 мА·ч, 38,48 Вт·ч.

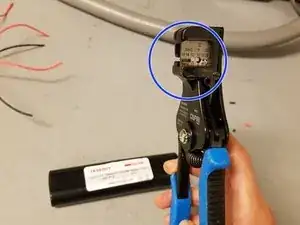

37. Очистите по 1/2" (12,7 мм) изоляции с каждого провода.

Важное предупреждение: Убедитесь, что оголённые концы проводов аккумулятора не соприкасаются во время сборки. Если аккумулятор хранится после зачистки проводов, изолируйте концы с помощью изоленты.

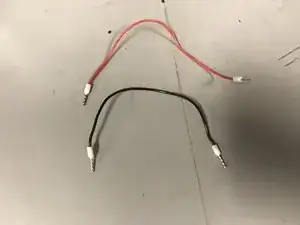

39. Отмерьте и отрежьте четыре провода 24 AWG длиной 6 дюймов (15,2 см): два красных и два чёрных.

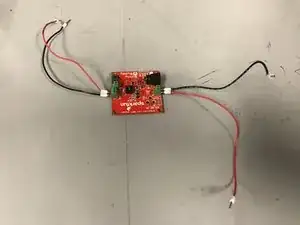

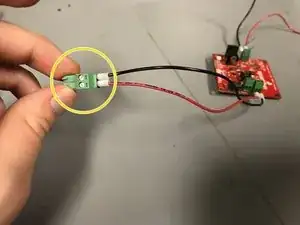

40. Подключите их к назначенным зелёным клеммам солнечного зарядного устройства Sunny Buddy.

41. Подсоедините соответствующие красный и чёрный провода к разъёмной колодке.

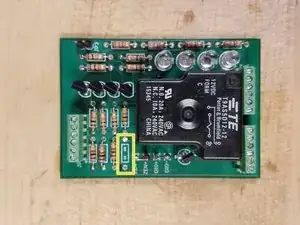

42. Получите релейную плату Open-Storm. Убедитесь, что резистор в жёлтой рамке удалён.

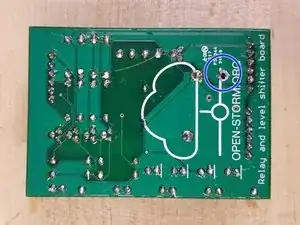

43. Это задняя часть релейной платы. Убедитесь, что контакт в синем кружке удалён (должно остаться отверстие). Если этого не сделать, релейную плату необходимо снять, закрыть соединение резиновой шайбой и затем припаять реле обратно.

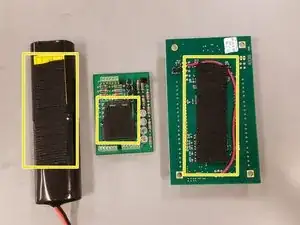

44. Наклейте кусочки шероховатой стороны липучки на реле, на заднюю часть платы Open-Storm и на аккумулятор.

45. Разместите плату Open-Storm в правом нижнем углу корпуса узла.

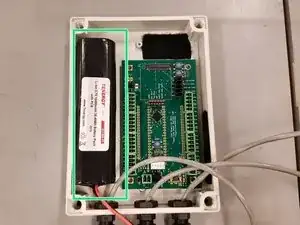

46. Разместите аккумулятор с левой стороны корпуса узла.

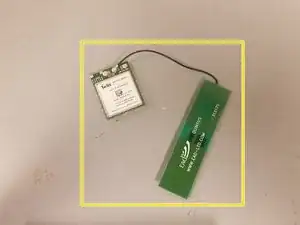

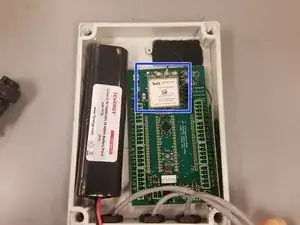

47. Получите активированный и настроенный сотовый модем и подключите к нему антенну GPS.

48. Подключите модем к плате.

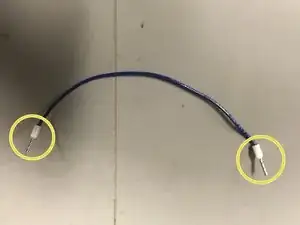

49. Отрежьте пять проводов 24 AWG длиной 6 дюймов (15,2 см): красный, чёрный, белый, зелёный и синий. Зачистите около 1/4" (6,4 мм) изоляции с обоих концов каждого провода. Затем с помощью обжимного инструмента закрепите наконечник на каждом конце.

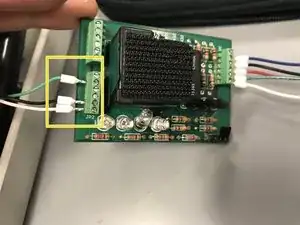

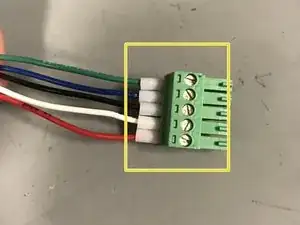

51. Подключите провода к соответствующим позициям в пятипозиционной разъёмной колодке.

52. Подключите противоположные концы проводов к соответствующим позициям в клеммной колодке с винтовыми зажимами.

Эти провода подключаются к стороне релейной платы, на которой имеется только одна клеммная колодка.

Дважды проверьте, что провода подключены правильно!

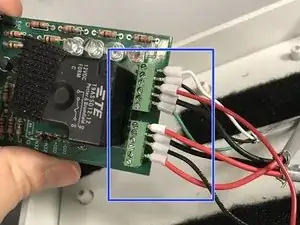

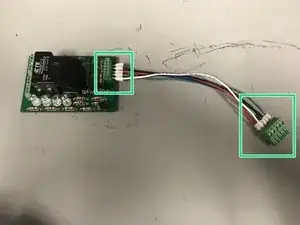

53. Вот как выглядит окончательно подключённая релейная плата.

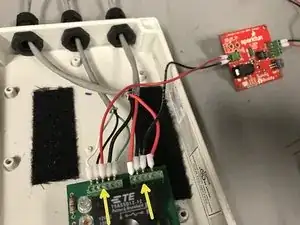

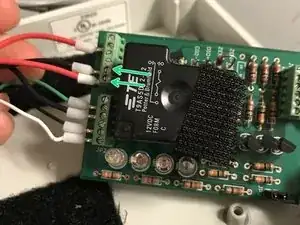

54. Подключите зелёный, чёрный и белый провода от 6-контактного амфенолового кабеля автоматического пробоотборника к релейной плате.

55. Подключите толстые красный и чёрный провода от 6-контактного амфенолового кабеля автоматического пробоотборника к релейной плате.

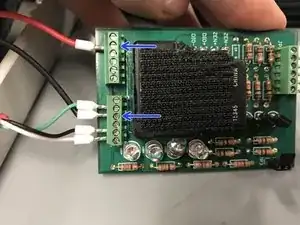

56. Подключите толстые красный и чёрный провода от 2-контактного амфенолового кабеля батарейного отсека к релейной плате.

Дважды проверьте правильность подключения! При неправильной коммутации плата может выйти из строя!

Примечание: Для упрощения идентификации проводов на обоих концах серых изолированных проводов были прикреплены полоски синей, красной и жёлтой изоленты.

57. Подключите красный и чёрный провода от солнечного зарядного устройства Sunny Buddy к релейной плате.

58. Вот как выглядит окончательная коммутация релейной платы.

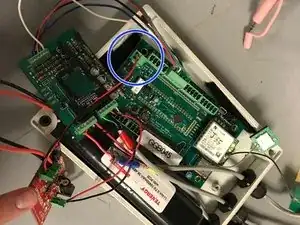

59. Установите разъёмную колодку релейной платы в правильное место на плате Open-Storm.

60. Подключите чёрный и красный провода от аккумулятора к солнечному зарядному устройству Sunny Buddy.

Убедитесь, что чёрный провод подключён к (-), а красный — к (+)!

61. Подключите разъёмную колодку солнечного зарядного устройства Sunny Buddy к плате Open-Storm.

Теперь узел полностью подключён!

62. Установите релейную плату вниз крышкой на липучку в верхней части корпуса узла. Выведите дополнительный запас серых проводов через сальники, чтобы освободить место внутри корпуса.

63. Плотно закройте крышку корпуса винтами.

64. Вот как выглядит полностью собранный узел автоматического пробоотборника!
