Перепрограммирование платы Open-Storm автомота (для старых и новых версий)

1. Отключите разъем от солнечной панели.

Затем, удерживая зелёный разъём, вытяните разъём батареи от контроллера заряда солнечной панели.

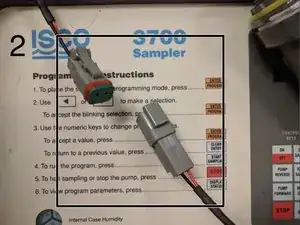

2. Отключите разъёмы аккумулятора автомота.

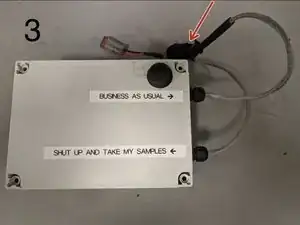

3. Отсоедините разъём, подключённый к порту аккумулятора мота.

Если отключить батарею до солнечной панели, это может повредить зарядное устройство!

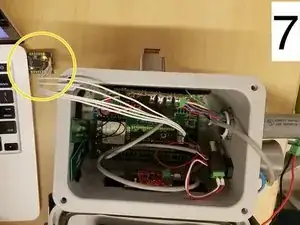

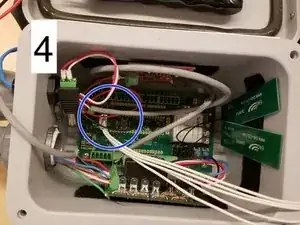

4. Подключите USB-программатор к плате Open-Storm.

5. Подключите батарею узла снова.

6. Подключите батарею автомота снова.

7. Подключите USB-программатор к компьютеру.

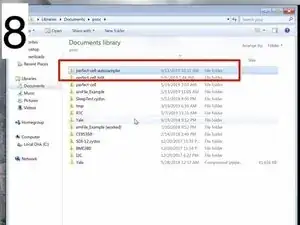

8. Создайте папку для хранения кода платы Open-Storm. В данном случае указано, что мы работаем с автомотом.

9. Код хранится на GitHub. Нажмите кнопку «Clone or download». Скопируйте адрес.

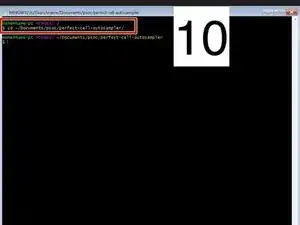

10. Откройте приложение Git Bash и введите «cd», затем адрес папки, которую вы создали для сохранения кода. В данном случае «~/Documents/psoc/perfect-cell-autosampler».

Вы можете использовать символ «~», если папка находится в домашней директории.

Для загрузки кода потребуется бесплатная программа Git Bash. Скачать ее можно здесь.

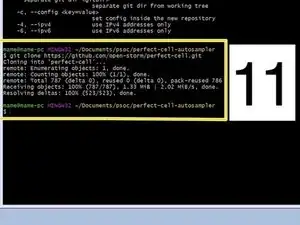

11. Введите «git clone», затем вставьте адрес, скопированный с GitHub.

Теперь код будет загружен в указанную папку.

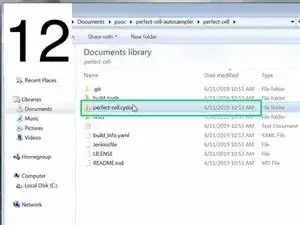

12. Внутри вашей папки откройте папку «perfect-cell», затем откройте папку «perfect-cell.cydsn».

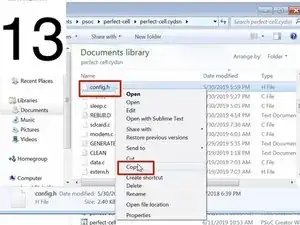

13. Получите файл «config.h» у администратора лаборатории Real-Time Water Systems. Скопируйте этот файл и вставьте его в папку «perfect-cell.cydsn».

Для программирования ячейки потребуется бесплатная программа PSoC. Её можно скачать здесь.

PSoC работает только под Windows.

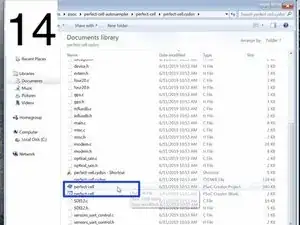

14. Затем в папке «perfect-cell.cydsn» откройте файл «perfect-cell» для PSoC. После запуска программы PSoC Creator начните сборку ячейки. Выберите: Build>Build perfect-cell. После завершения сборки ошибок быть не должно. Предупреждения допустимы.

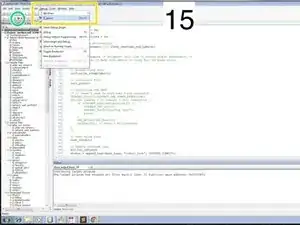

15. Теперь пора программировать ячейку! Это можно сделать двумя способами:

(1) Нажмите кнопку «Program» или;

(2) Нажмите «Debug», затем выберите «Program»

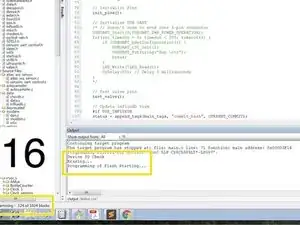

16. PSoC начнёт запись кода. Ход процесса можно отслеживать по надписи «programming - XX из 1024 блоков».

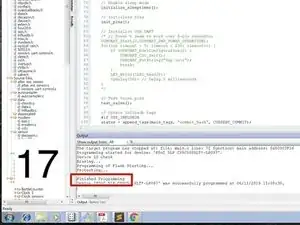

17. Когда плата будет полностью прошита, появится надпись «Finished Programming».

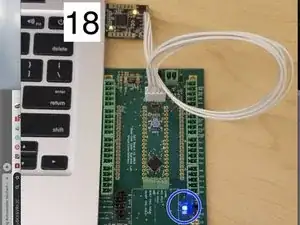

18. Также вы заметите, что плата полностью прошита, по синему миганию индикатора.

Теперь можно отключить USB от платы и компьютера.
