Устранение неполадок узла автоматического отбора проб (для новых и старых версий)

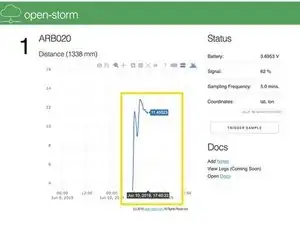

1. Проверьте сайт farm-n-storm для этого узла, чтобы убедиться, что узел отправлял данные в течение последнего часа.

2. Свяжитесь с лабораторией систем мониторинга воды в реальном времени, чтобы изменить частоту отбора проб на каждые 5 минут для упрощения тестирования.

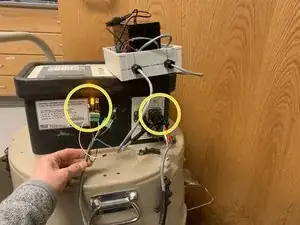

3. Отключите штекер от солнечной панели.

Затем, взявшись за зелёный разъём, вытащите батарейный разъём из контроллера заряда солнечной панели.

4. Отключите штекеры аккумулятора автосемплера.

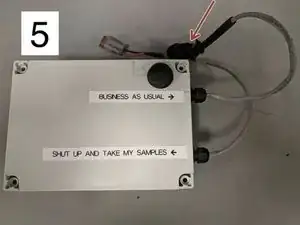

5. Отключите разъём, который подключается к разъёму батареи семплера.

Если отключить аккумулятор перед солнечной панелью, это может повредить зарядное устройство для солнечной батареи!

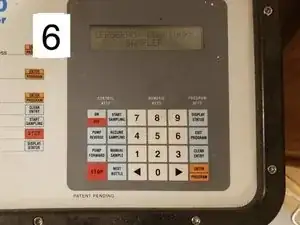

6. Подтвердите, что автосемплер настроен корректно. См. это руководство для получения дополнительной информации.

Подтвердите, что программирование автосемплера работает правильно. См. это руководство для получения дополнительной информации.

Теперь мы вызовем пробу с автосемплера, чтобы подтвердить работоспособность отбора проб.

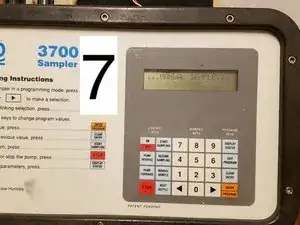

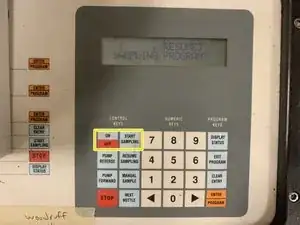

7. Нажмите кнопку "MANUAL SAMPLE", затем "ENTER/PROGRAM".

Подтвердите, что автосемплер запускается.

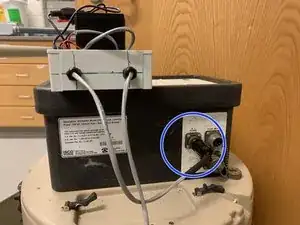

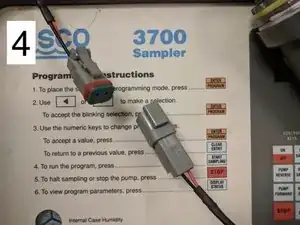

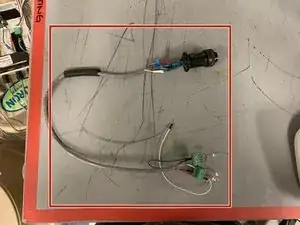

Возьмите модифицированный 6-контактный разъём для тестирования автосемплера

Подключите 12В аккумулятор к автосемплеру

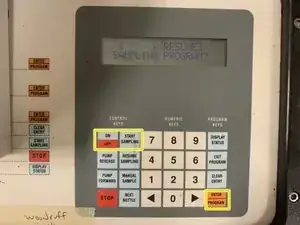

Нажмите кнопку On, затем Start Sampling

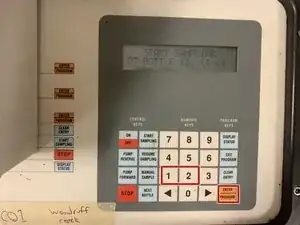

Установите номер флакона на 12 для облегчения проверки. Затем нажмите Enter.

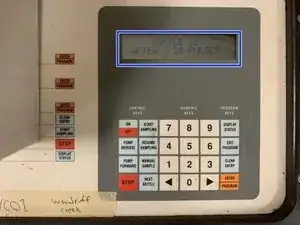

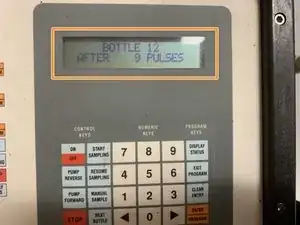

На экране должно быть написано "Bottle 12 After 20 Pulses"

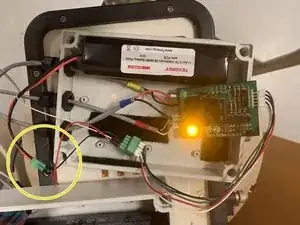

Подключите 6-контактный разъём к автосемплеру. Жёлтый светодиод должен загореться немедленно.

Касайтесь перемычкой светодиода, подключённого к белому проводу, 20 раз. Этот провод посылает импульсы автосемплеру.

Вы увидите уменьшение счётчика импульсов на ЖК-экране.

Вы услышите звуки автосемплера при перемещении к флакону 12. Затем зелёный светодиод должен мигнуть 12 раз, указывая на двенадцатый флакон.

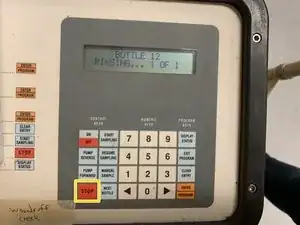

Вы увидите, как ЖК-экран начнёт отображать шаги отбора проб. Нажмите Stop.

Если эти шаги выполняются как описано, вы успешно протестировали автосемплер с 6-контактным разъёмом, и автосемплер работает корректно.

Если светодиоды не работали или семплер не запускает процесс отбора проб, возможно, проблема в проводке автосемплера.

8. Подтвердите отсутствие разрывов в проводке между интерфейсной платой и автосемплером. См. это руководство для получения дополнительной информации.

Нажмите здесь, чтобы посмотреть видео о том, как запустить автосемплер от батареи узла.

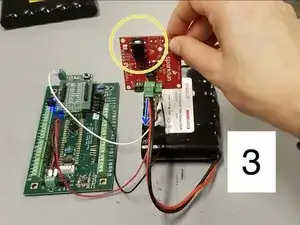

Отключите плату реле от платы Open-Storm.

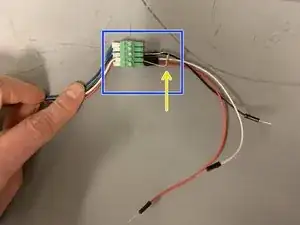

Подключите красный, чёрный и белый перемычечные провода в разъём (который был подключён к плате).

Подключите резистор XX в те же гнезда, где находятся чёрный и белый провода. Резисторы не зависят от полярности в цепи, поэтому их не нужно устанавливать в определённом направлении.

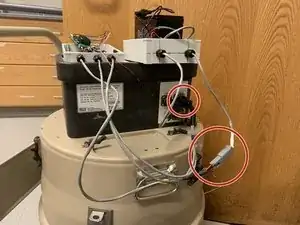

Подключите блок аккумуляторов к автосемплеру.

Переключите выключатель блока аккумуляторов в положение "Manual Mode". Нажмите кнопку On, затем Start Sampling, затем Enter.

Установите номер флакона на 12 для упрощения проверки. Затем нажмите Enter.

На экране должно быть написано "Bottle 12 After 20 Pulses".

Подключите 6-контактный разъём и соедините блок аккумуляторов с коробкой узла.

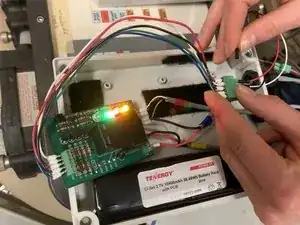

Подключите красный и чёрный перемычечные провода к правильным клеммам 3.7В батареи узла. Жёлтый светодиод должен загореться немедленно.

Касайтесь белым перемычечным проводом красного перемычечного провода 20 раз. Этот провод посылает импульсы автосемплеру. Вы увидите, как с каждым контактом мигает синий светодиод.

Вы увидите уменьшение счётчика импульсов на ЖК-экране.

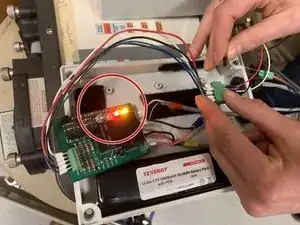

Вы услышите звуки автосемплера при перемещении к флакону 12. Вы увидите загорающийся красный светодиод, что означает, что автосемплер выполняет забор пробы.

Затем вы увидите, как зелёный светодиод мигнет 12 раз, указывая на двенадцатый флакон.

Вы увидите, как ЖК-экран начнёт отображать шаги отбора проб. Нажмите Stop.

Если эти шаги выполняются как описано, вы успешно протестировали автосемплер с платой реле, и плата реле работает корректно.

Если светодиоды не работали или семплер не запускает процесс отбора проб, возможно, проблема в плате реле.

Если всё остальное работает, значит проблема в коде/узле. Свяжитесь с Лабораторией систем водоснабжения в режиме реального времени для получения дальнейших инструкций.
