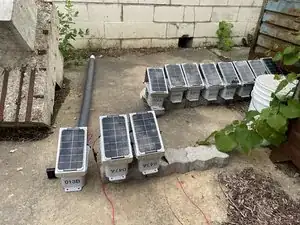

Узел GI с датчиком давления

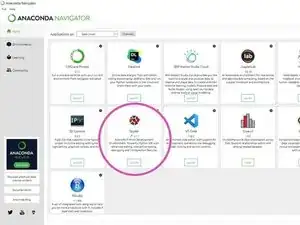

запустите Anaconda Navigator

запустите Spyder

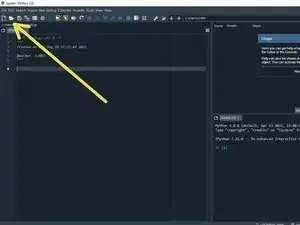

нажмите «Open File» и выберите "node_builder.py" в папке "\Documents\anvil"

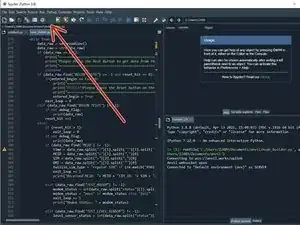

нажмите кнопку «Run»

перейдите по этой ссылке, чтобы начать: Node Builder

продольные прорези вдоль трубы длиной 5 футов 2 дюйма вырезаны в механической мастерской

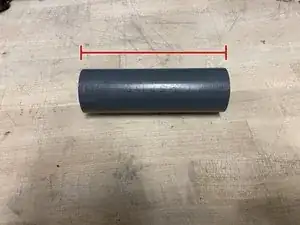

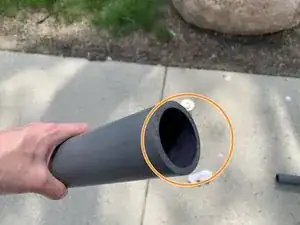

Используя настольную пилу, распилите трубу диаметром 1,5 дюйма до длины 6 дюймов.

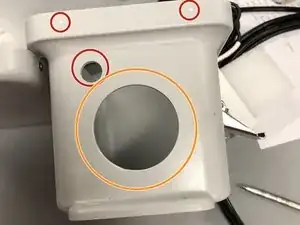

Корпус должен иметь стандартные отверстия узла для кабельного ввода солнечной панели и крепления солнечной панели.

Большое отверстие имеет диаметр 2 дюйма. Это больше, чем стандартный корпус узла. Эти отверстия будет вырезать механическая мастерская.

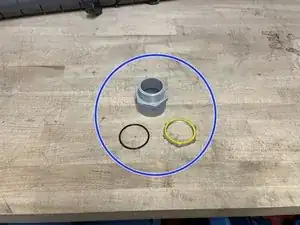

Приготовьте ПВХ фитинг, уплотнительное кольцо и металлическую контргайку

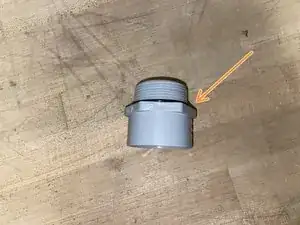

Наденьте уплотнительное кольцо на резьбу ПВХ фитинга (чтобы обеспечить герметичность корпуса)

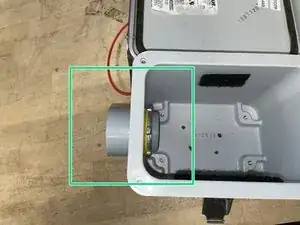

Вставьте фитинг и заверните металлическое кольцо с внутренней стороны.

Приготовьте удлинительный кабель для солнечной панели.

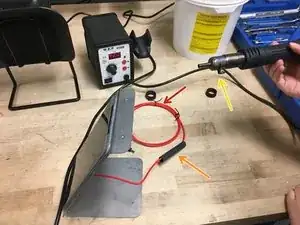

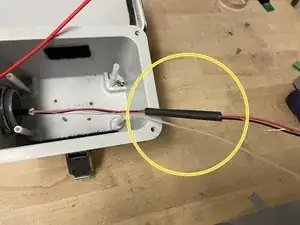

Накройте соединение между проводом солнечной панели и удлинительным кабелем термоусадочной трубкой.

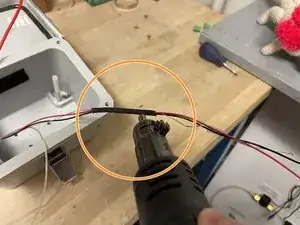

Затем используйте тепловую пушку, чтобы усадить трубку, создав водонепроницаемое уплотнение вокруг соединения.

Обрежьте удлинительный провод солнечной панели так, чтобы от точки соединения оставалось примерно 20 дюймов провода.

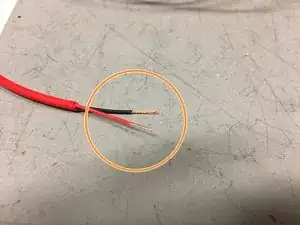

Снимите изоляцию с проводов, как показано.

Скрутите концы проводов.

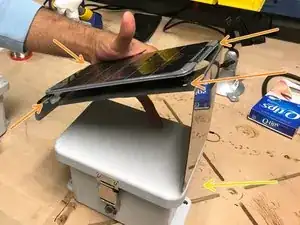

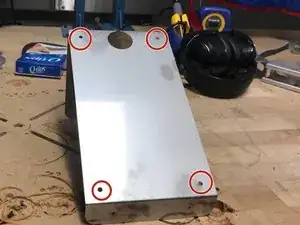

Прикрепите солнечную панель к металлической пластине.

Используя винты и отвертку, прикрутите солнечную панель в эти отверстия. После того как солнечная панель прикреплена к металлической пластине, прикрепите металлическую пластину к крышке корпуса.

Примечание: высокая сторона металлической пластины должна быть на той же стороне корпуса, где расположены отверстия для ультразвукового датчика и кабельных вводов.

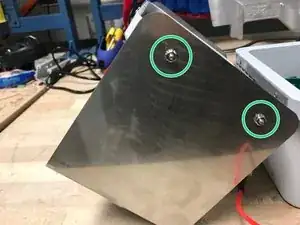

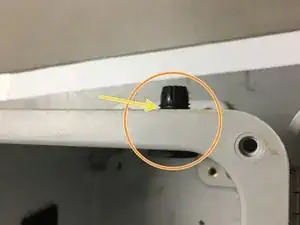

Винты и гайки должны быть закручены таким образом в отверстиях по бокам крышки коробки (гайка с внешней стороны).

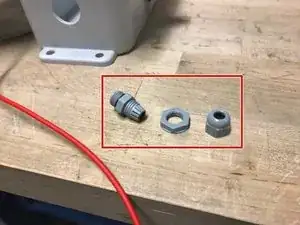

Приготовьте кабельный ввод.

Вкрутите кабельный ввод в стенку корпуса через маленькое отверстие, как показано.

Поместите уплотнительное кольцо между кабельным вводом и внешней стенкой корпуса.

Протяните удлинительный провод солнечной панели через кабельный ввод, оставив примерно 8 дюймов провода внутри корпуса.

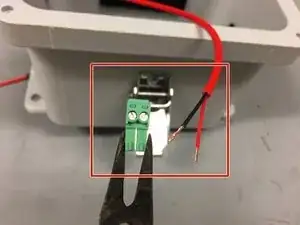

Приготовьте разъём с винтовыми клеммами и убедитесь, что концы проводов скручены.

Прикрутите провода к разъёму с винтовыми клеммами, как показано на картинке.

Примечание: достаточно затянуть вручную.

Если провод датчика давления уже подготовлен, переходите сразу к шагу 14

Приготовьте кусачки для проводов.

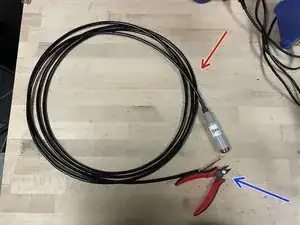

Приготовьте датчик давления для измерения инфильтрации.

Используйте ножницы для коаксиального кабеля, чтобы отрезать толстую чёрную внешнюю оболочку на 75 дюймов от конца серого цилиндра.

Используйте кусачки, чтобы перерезать внутренние провода.

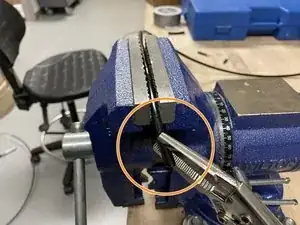

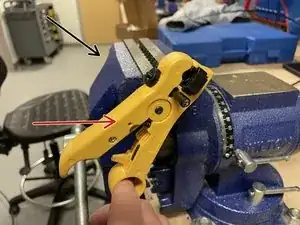

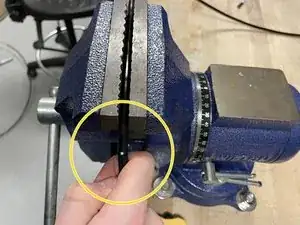

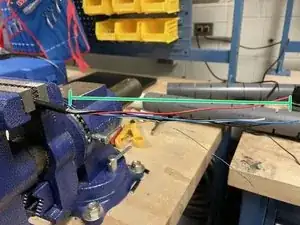

Зафиксируйте провод датчика давления в тисках на верстаке.

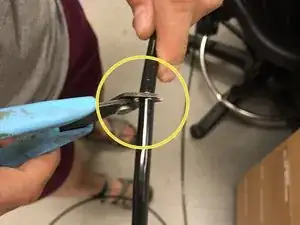

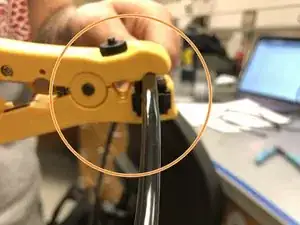

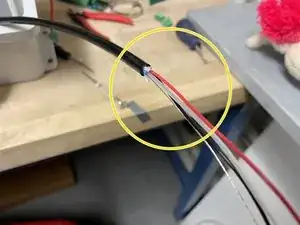

Используйте ножницы для коаксиального кабеля, чтобы удалить около 1,5 дюйма толстой чёрной оболочки.

Будьте осторожны, чтобы не повредить или не перерезать остальные провода (серебристый провод особенно хрупкий)!

С помощью пальцев аккуратно согните провод по линии разреза. Это поможет отделить два сегмента чёрной оболочки.

Используйте плоскогубцы или пассатижи, чтобы вывернуть/снять чёрную оболочку кабеля.

Продолжайте снимать оболочку по дюйму за раз, пока не удалите 6–8 дюймов чёрной оболочки.

Используйте кусачки, чтобы отрезать синий провод и пластиковые полоски с каждым куском чёрной оболочки, который снимаете (это упростит дальнейшее снятие оболочки).

Отрежьте примерно 3–4 дюйма от красного провода датчика перед снятием изоляции. Это позволит выровнять все провода после припайки регулятора напряжения и дополнительных проводов (шаг 20).

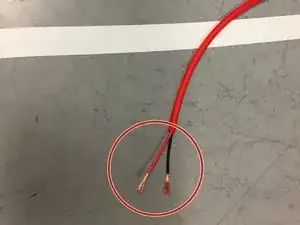

Снимите изоляцию с чёрного и красного проводов примерно на 1/4 дюйма с помощью стриппера.

Оголённый провод теперь должен выглядеть так.

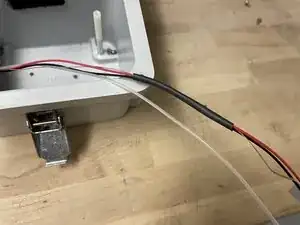

Приготовьте термоусадочную трубку длиной 4–5 дюймов и наденьте её на провода — не включая прозрачную трубку

Осторожно примените тепло с помощью тепловой пушки, чтобы усадить термоусадку, избегая плавления прозрачной трубки.

Держите тепловую пушку в движении взад-вперёд, чтобы не перегреть и не расплавить провода внутри.

Достаньте трубу диаметром 1,5 дюйма из шага 2

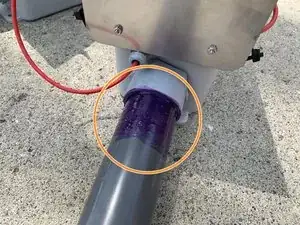

Нанесите фиолетовый праймер для ПВХ на внешнюю поверхность ПВХ-трубы и внутреннюю поверхность фитинга для короба. Нанесите клей для ПВХ поверх загрунтованных участков. Работайте быстро

Вставьте ПВХ-трубу в фитинг как можно глубже, провернув примерно на четверть оборота. Удерживайте трубу на месте около 30 секунд.

Выполняйте этот шаг на открытом воздухе или в хорошо проветриваемом помещении.

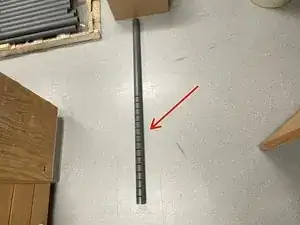

Достаньте длинную, с выемкой, ПВХ-трубу диаметром 2 дюйма

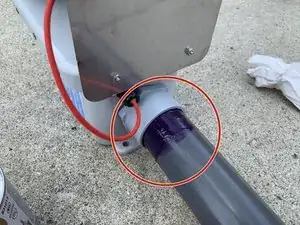

Нанесите праймер для ПВХ на участок длиной 2–3 дюйма на трубе диаметром 1,5 дюйма (ближе к корпусу) и на внутреннюю поверхность длинной трубы диаметром 2 дюйма. Нанесите клей для ПВХ на оба загрунтованных участка.

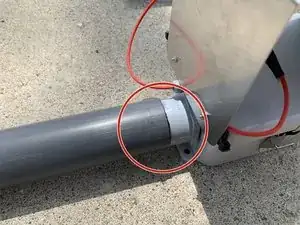

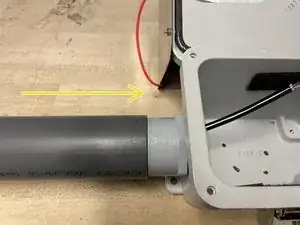

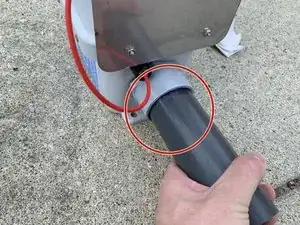

Вставьте фрагмент 1,5-дюймовой трубы (подключённой к корпусу) внутрь 2-дюймовой трубы до тех пор, пока фитинг короба не коснётся 2-дюймовой трубы. При вставке поверните на четверть оборота и удерживайте 30 секунд.

Выполняйте этот шаг на открытом воздухе или в хорошо проветриваемом помещении.

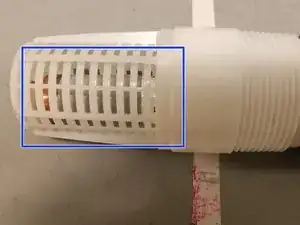

Достаньте обратный клапан, удалите внутреннюю пружину и утилизируйте её.

Укоротите обратный клапан пилой, оставив секции 1,25 дюйма и 1,5 дюйма (чтобы он мог ввинчиваться в редукцию трубы).

Достаньте обратный клапан и фитинг для трубы 1,5 дюйма

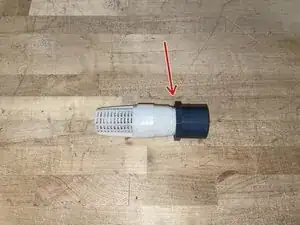

Навинтите обратный клапан на фитинг для трубы, как показано

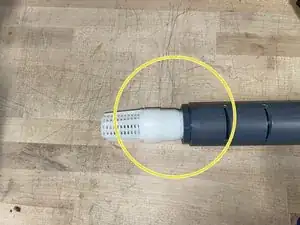

Вдвиньте фитинг в 2-дюймовую трубу как можно глубже. Убедитесь, что используете отверстие на конце с прорезями

Протяните провод датчика давления внутри 2-дюймовой трубы. Убедитесь, что конец датчика находится у дна обратного клапана.

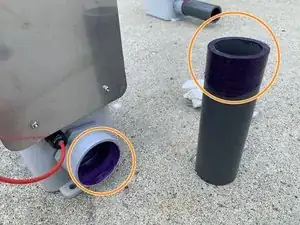

Наденьте 2-дюймовую трубу поверх 1,5-дюймовой трубы, протягивая при этом провод датчика давления через 1,5-дюймовую трубу

Провода датчика теперь должны находиться внутри узла!

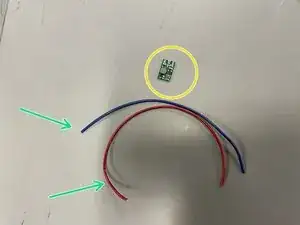

Достаньте повышающий регулятор напряжения Pololu 12 В.

Достаньте куски провода красного и синего цвета длиной 4 дюйма

Припаяйте красный провод питания от датчика к черезотверстию VIN (со стороны без надписей)

Припаяйте синий провод к черезотверстию GND (со стороны без надписей)

Припаяйте красный провод к черезотверстию VOUT (со стороны с надписями)

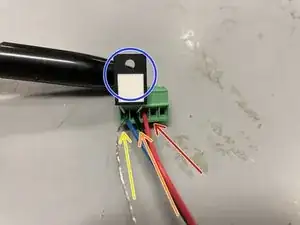

Вставьте резистор 150 Ом в клеммный блок как показано

Вставьте чёрный провод данных от датчика давления во второй слот слева (с одним из выводов резистора).

Вставьте серебристый провод заземления и синий провод (от регулятора напряжения) в самый левый слот (с другим выводом резистора).

Вставьте красный провод от регулятора напряжения в средний слот клеммного блока

Примечание: затягивать вручную достаточно.

Потяните за провода. Если какой-либо выпадает, попробуйте перенести его и снова затянуть в клеммном блоке

Достаньте литий‑ионный аккумулятор 3,7 В.

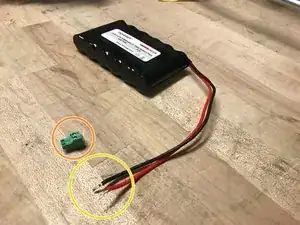

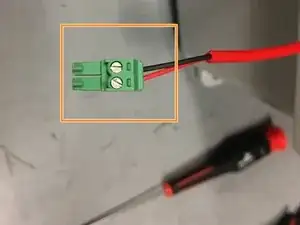

Достаньте двухпозиционный штекерный клеммник.

Скрутите провода аккумулятора так, чтобы они аккуратно поместились в разъём штекерного клеммника.

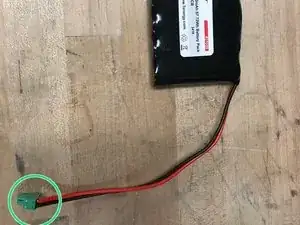

Закрутите провода в клеммник.

Примечание: затягивать вручную достаточно

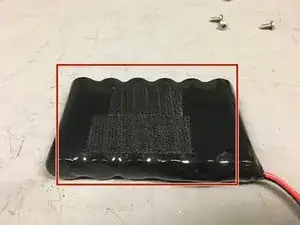

Прикрепите липучку с мягкой стороной внутри корпуса в следующих местах.

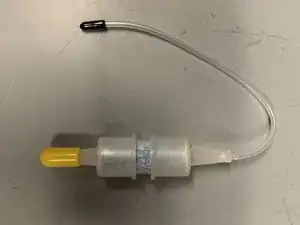

Достаньте картридж осушителя Steven's SDS

Снимите жёлтую крышку.

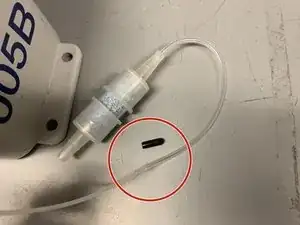

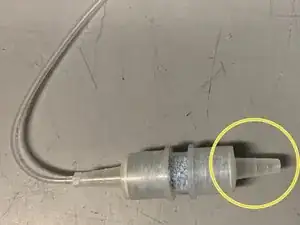

Снимите чёрную крышку с резиновой трубки. Вставьте пластиковую трубку от датчика в резиновую трубку на картридже осушителя.

Достаньте один аккумулятор, 4 стяжки, поролон и ножницы

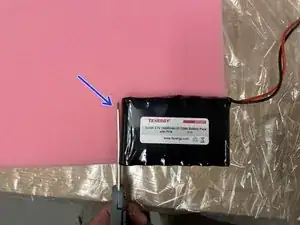

Вырежьте два куска поролона размером с аккумулятор

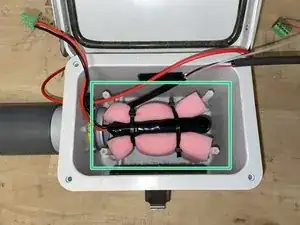

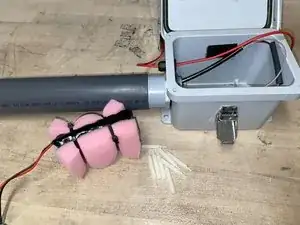

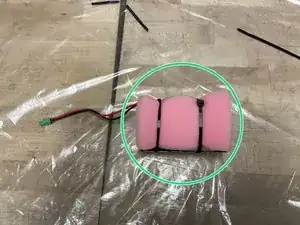

Зафиксируйте аккумулятор между двумя кусками поролона и зафиксируйте стяжками. Соедините стяжки, чтобы получить две удлинённые стяжки

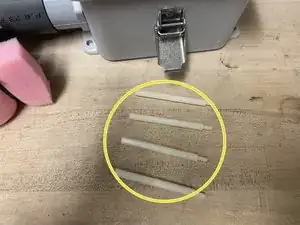

Достаньте обёрнутый поролоном аккумулятор из предыдущего шага и 8 стоек

Ввинтите стойки друг в друга как показано, чтобы получить четыре стойки длиной 3 дюйма

Ввинтите стойки в корпус, затем поместите аккумулятор вертикально между стойками

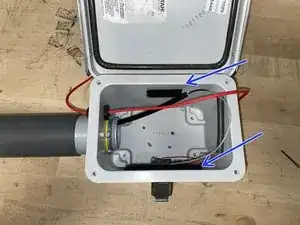

Убедитесь, что провода датчика и картридж осушителя закреплены внутри коробки.

Убедитесь, что аккумулятор расположен так, чтобы его провода были на стороне корпуса со стороны датчика

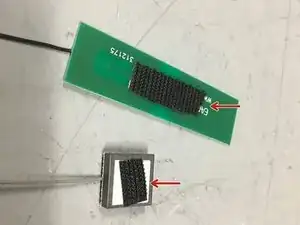

Достаньте антенну и GPS‑модуль. Прикрепите шероховатую сторону липучки к антенне и GPS, как показано на фото.

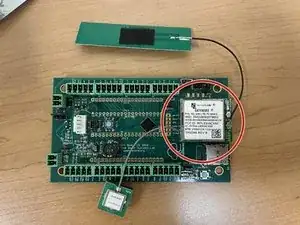

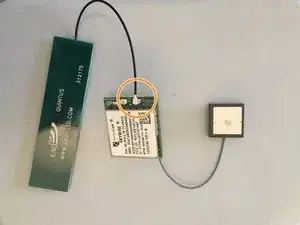

Достаньте модуль сотовой связи (модем), GPS и антенну

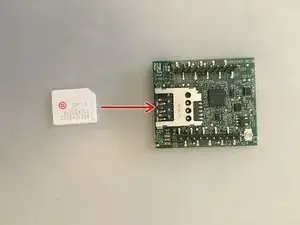

Вставьте SIM‑карту Super в модуль сотовой связи

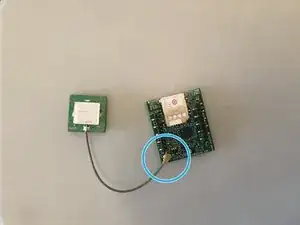

Подключите GPS к показанному разъёму (серый провод)

Подключите антенну к показанному разъёму (чёрный провод)

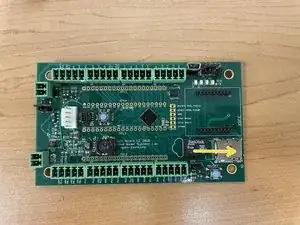

Достаньте плату Open‑Storm и установите 4 перемычки в показанные места

Вставьте microSD‑карту в плату

Подключите модуль сотовой связи к плате сенсорного узла в соответствующее место

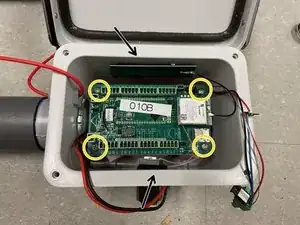

Прикрутите плату к стойкам

Прикрепите GPS и антенны к липучке на стенках корпуса

Убедитесь, что плата ориентирована так, чтобы модем находился на противоположной стороне от датчика

Подключите клеммную колодку, как показано. Серебряный провод должен идти на GND, чёрный провод данных — на P3.2, а красный провод питания — на P3.3

Подключите солнечную панель

Подключите батарею

сохраните этот шаг на потом, если узел сразу не отправляется на тестирование

Наклейте наклейку open-storm на боковину корпуса, как показано

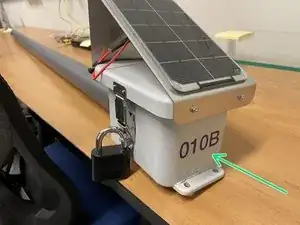

Наклейте наклейку с уникальным идентификатором узла на боковину корпуса, как показано

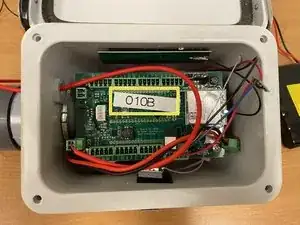

Создайте ярлык с этим уникальным идентификатором на принтере этикеток и приклейте его на плату, как показано

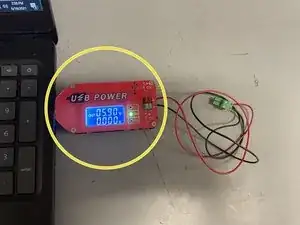

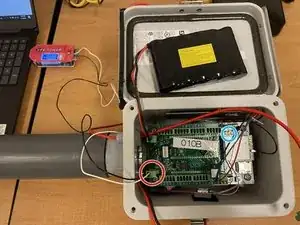

Возьмите USB-источник питания, подключите к ноутбуку и установите выходное напряжение 5.9V

Проверьте напряжение мультиметром (возможно, придётся установить питание примерно на 5.8V, чтобы мультиметр показал 5.9V)

Подключите зелёную клеммную колодку от источника питания к солнечному порту платы Open-Storm.

Убедитесь, что индикатор заряда от солнечной панели выключен.

Подключите разряженную батарею к гнезду для батареи. Этот шаг не сработает с заряженной батареей

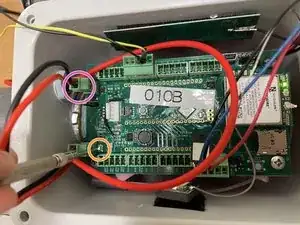

ОСТОРОЖНО поверните серебряный потенциометр рядом с микросхемой контроллера заряда маленькой плоской отвёрткой, пока индикатор заряда не загорится.

Хотя у винта крестовая шлицевая головка, использование крестовой отвёртки может повредить потенциометр. Отверстие в центре слишком мелкое для большинства отвёрток. Проще использовать плоскую отвёртку!

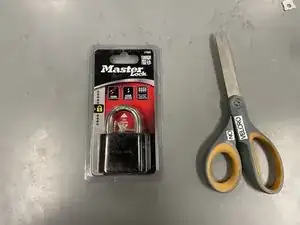

Возьмите навесной замок и ножницы

Вырежьте замок и ключ из упаковки

Установите замок на заводскую комбинацию 0-0-0-0, откройте замок

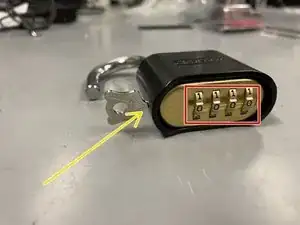

Вставьте ключ в замок и поверните по часовой стрелке на 90 градусов

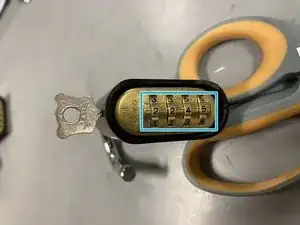

Пока ключ всё ещё повернут, установите комбинацию 2-2-4-5

Уберите ключ — замок готов к использованию

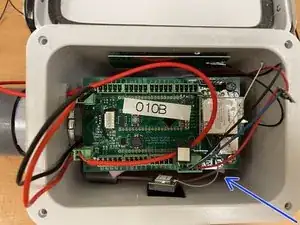

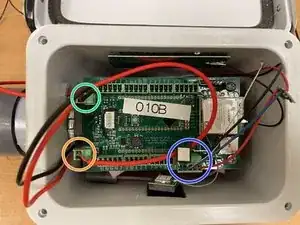

Вот как должен выглядеть узел внутри

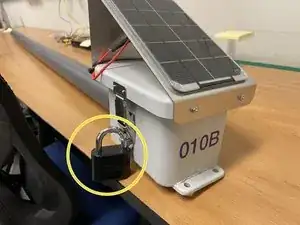

Прикрепите замок к внешней стороне корпуса

Вернитесь в Node Builder для инструкций по передаче узла в стенд тестирования
