Как собрать водонепроницаемый датчик давления

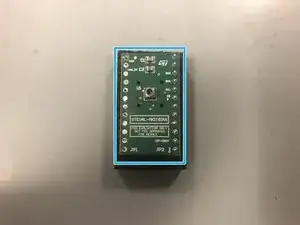

Это датчик давления, который мы будем использовать. Это плата STEVAL-MKI183V1 с датчиком LPS33HW. Эта плата может использовать либо SPI, либо I2C для связи. Технические описания можно найти здесь.

Заводские выводы необходимо удалить и заменить проводами.

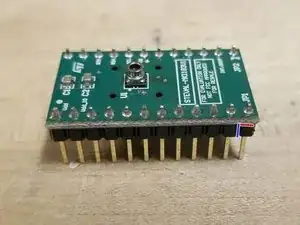

Для этого сначала обрежьте по красной линии на фото с помощью кусачек, чтобы отделить вывод от платы.

Далее обрежьте по вертикали по синей линии, чтобы отсоединить вывод от соседнего.

Будьте очень осторожны при резке, чтобы не повредить плату! Грубое обращение может вырвать медную площадку сквозного отверстия и привести к выходу платы из строя.

Сквозные отверстия необходимо очистить от оставшегося припоя.

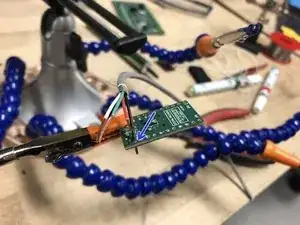

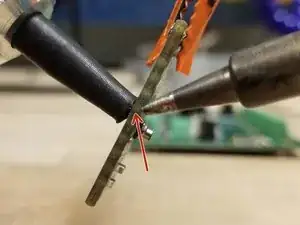

Поместите разогретый паяльник с той стороны сквозного отверстия, где припоя больше, а насос для удаления припоя — с другой. Как только припой расплавится, нажмите на курок насоса, чтобы очистить сквозное отверстие.

Если возникают трудности с удалением припоя, полезно использовать флюсовые ручки для нанесения и удаления флюса. Кроме того, помогает смена сторон, с которых работают паяльник и насос для удаления припоя.

Повторите шаги 2 и 3 для всех выводов на плате.

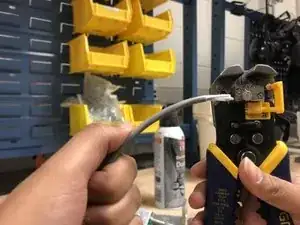

Используйте стрипперы для снятия изоляции с экранированного четырехжильного провода.

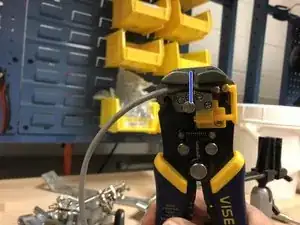

Поместите провод в стриппер. Для получения необходимой длины совместите с второй губкой или с синей линией на изображении.

Зажмите, чтобы удалить изоляцию, оставив четыре оголенных жилы.

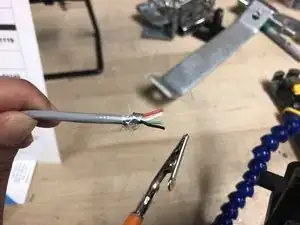

Вытяните отдельные провода и повторите процесс для каждого, обнажая медь.

На ножках GND, SDA, SDO, SCK, CS, Vd и VdIO требуется провод. Их можно идентифицировать сверху платы.

Вставьте оголенный участок провода в сквозное отверстие и припаяйте на место.

Повторите для всех семи проводов. При необходимости оголенную экранную оплетку можно закрыть изолентой.

Совет: продумайте направление прокладки проводов. Их можно припаять с любой стороны платы.

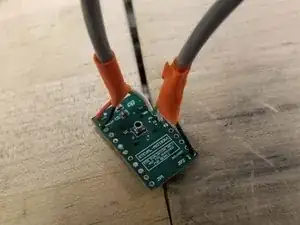

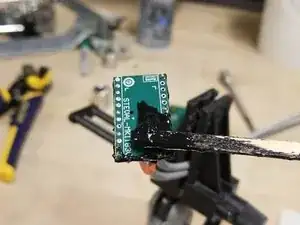

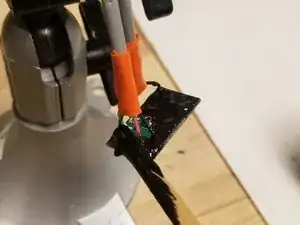

Нанесите слой жидкой изоляции на плату (хороший аппликатор — одноразовая ложечка для кофе).

После каждого слоя дождитесь как минимум десяти минут перед нанесением следующего. Очень внимательно осматривайте плату, чтобы обеспечить полное покрытие.

Не закрывайте сам датчик, он должен оставаться открытым для измерения давления. Маленький кусочек ленты можно временно закрыть датчик во время нанесения.

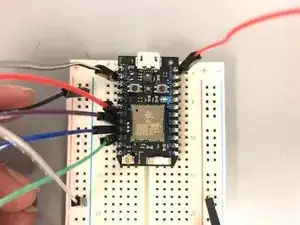

Подключите макетную плату как показано на фото, чтобы соединить Particle Photon с датчиком.

Важные соединения: GND подключён к отрицательной шине и к GND датчика. 3V3 подключён к положительной шине и к выводам Vd, VdIO на датчике. A5 подключён к SDA, A4 к SDO, A3 к SCK и A2 к CS.

Поместите в чашку с водой и следите за выходными данными, чтобы убедиться в герметичности соединения!
