Замена батареи Ember Mug (модель 14 oz)

Это самое неприятное место. Основание не откручивается вручную — даже очень сильный человек (не я) не смог бы. Некоторые утверждают, что им удалось открутить. Респект им... у меня это было абсолютно невозможно.

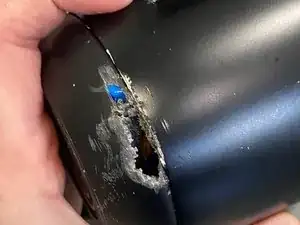

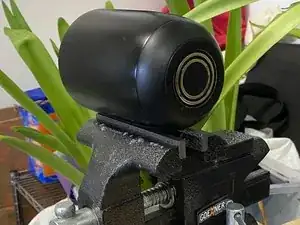

Я зажал кружку в тисках и вырезал небольшое отверстие в основании прямо там, где оно прикреплено к кружке, с помощью маятниковой пилы. Это было чрезмерно мощное средство, но сработало.

Не режьте там, где сделал я. Я резал на стороне, противоположной логотипу «Ember», чуть сбоку от ручки. Это был НЕ лучший вариант, но мне повезло (см. шаг 2). Если бы я делал это снова, я бы резал на другой стороне ручки, между ручкой и буквой «r» в логотипе «Ember».

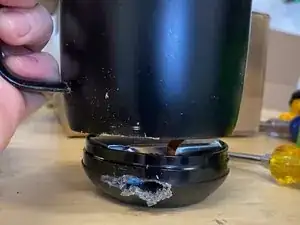

Когда отверстие есть, выдёрните основание с применением грубой силы.

Я использовал отвертку, чтобы расшевелить основание взад‑вперёд и, когда получилось отверстие, оно в конце концов открутилось, но только после того, как я добился заметного люфта между основанием и чашей.

Будьте осторожны и не тяните основание слишком сильно, так как между основанием и кружкой есть гибкий шлейф длиной около 1 дюйма.

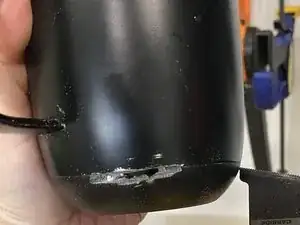

Обратите внимание на мою неудачную точку для отверстия — она прямо рядом с гибким шлейфом. Ещё раз: было бы гораздо безопаснее резать на другой стороне ручки.

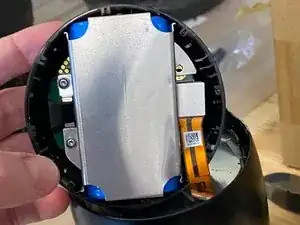

Выверните четыре винта, удерживающие металлическую крышку батареи на основании. Я использовал торкс‑бит размера 6.

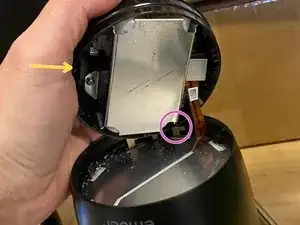

Обратите внимание, что с другой стороны металлической крышки, на стороне с логотипом «ember», большое пустое пространство и ничего важного. Жёлтая стрелка указывает на маленькую чёрную защёлку, закрывающую светодиод на плате и выровненную с логотипом на кружке. Самая безопасная зона для реза и последующего взламывания — по обе стороны от этой пластиковой защёлки.

Розовым отмечено направление штырей, которые держат основание на кружке, и направление, в котором оно в конце концов проворачивается.

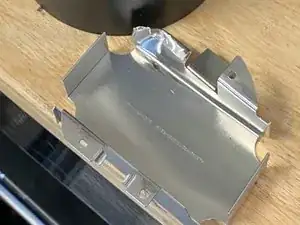

На втором фото видно, где я измял нижний угол металлической крышки при вырезании отверстия в основании — эту измятую часть я просто отрезал перед установкой обратно.

Третье фото показывает основание после снятия металлической крышки.

Гибкий шлейф снимается легко.

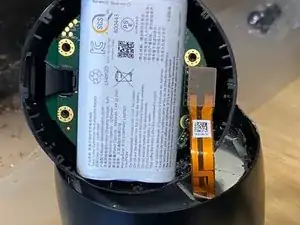

На этом фото виден четвёртый винт, который держит плату на основании — поскольку я повредил металлическую крышку, я смог снять её, не откручивая четвёртый винт. Чтобы снять плату с основания, мне пришлось открутить этот винт.

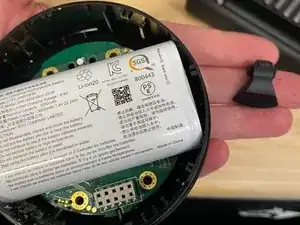

Снимите этот маленький пластиковый элемент, который удерживает плату на основании. Он не приклеен — просто поддевается и снимается. Он закрывает светодиод на плате.

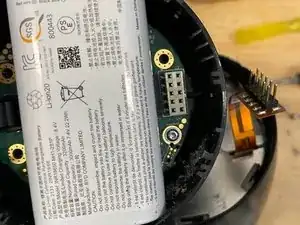

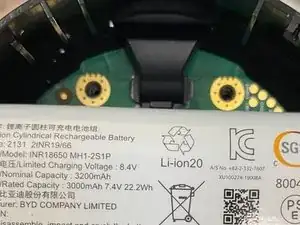

Осторожно оторвите старую батарею от платы. Она держится на слабом клее.

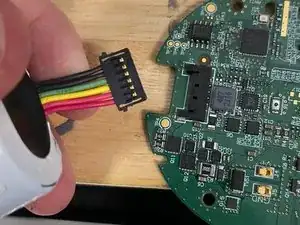

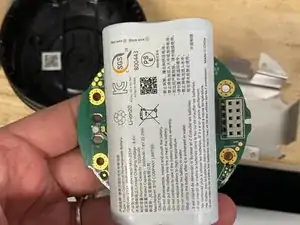

Батарея подключается к задней части платы. Нажмите на крошечные защёлки по бокам разъёма проводов, чтобы отсоединить.

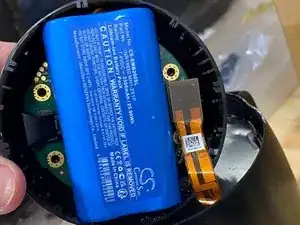

Подключите новую батарею. При подключении светодиод на короткое время будет менять цвета.

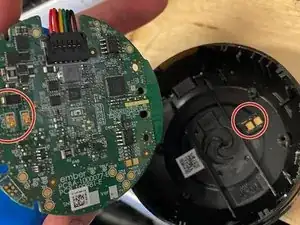

При установке обратно на основание ориентируйтесь по двум металлическим контактам зарядки на основании и по двум маленьким штырькам на плате (обведено красным на третьем фото). (Или просто запомните расположение при разборке).

Соберите всё обратно в обратном порядке.

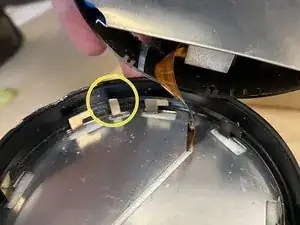

Мне было сложно вернуть кружку на основание. Я винил этот вертикальный штырь (жёлтый круг), который, по‑моему, является фиксирующим штифтом и причиной того, что основание не откручивается. Вместо того чтобы отрезать его, я просто согнул его плоско вдоль кружки и затем установил кружку обратно.

Мне не удалось провернуть кружку обратно, поэтому я слегка подбил её молотком, чтобы всё собралась, и, судя по всему, конструкция получилась прочной, так что я оставил как есть.

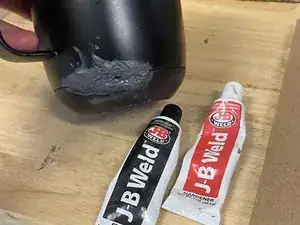

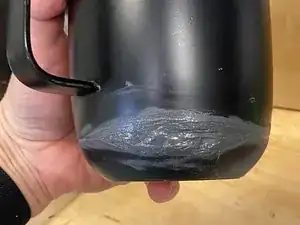

Я зашлифовал измятую пластмассу, затем заполнил отверстие тем, что было под рукой — JB Weld. Это не касается внутреннего объёма кружки, поэтому неважно, что не пищевой класс.

Один человек заметил, что кружка может больше не быть полностью водонепроницаемой. Уплотнение вокруг кажется довольно плотным, но я бы избегал обильного смачивания внешней стороны (в любом случае это лучше, чтобы предотвратить коррозию снизу).

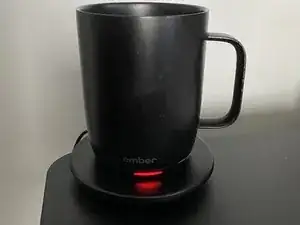

Вуаля! Поскольку я не провернул крышку обратно, логотип больше не совпадает со светодиодом, но кружка полностью работоспособна.
