Замена платы питания Ceiva LF2003

Положите устройство на спину и поверните так, чтобы основание было обращено от Вас.

Удерживайте рамку пальцами под краем рамки, а большими пальцами нажимайте вниз на переднюю часть устройства.

Поднимите рамку пальцами и надавите остальной частью устройства большими пальцами.

Снимите рамку и матовую панель с устройства.

Удалите четыре винта Torx T6 длиной 7 мм.

Используя пластиковый инструмент для вскрытия или пальцы, приподнимите рамку с любого края.

Снимите рамку с устройства.

Отключите кабель, соединяющий дисплей с платой питания, используя плоский конец лопатки, чтобы отжать разъём от платы.

Поочерёдно нажимайте на левую и правую стороны разъёма, чтобы предотвратить его поломку.

Удалите четыре винта Torx T6 длиной 7 мм.

Поднимите дисплей с левого края и переверните дисплей.

Не поднимайте дисплей слишком быстро, так как он всё ещё соединён с основной платой справа.

Используйте лопатку, чтобы отсоединить ленточный кабель от дисплея, поддев чёрные фиксаторы от разъёма. По одному фикcатору с каждой стороны разъёма.

После отпускания обоих фиксаторов ленточный кабель должен легко соскользнуть.

Может быть удобнее, если кто‑то ещё удержит дисплей, чтобы кабель не вырвался.

Снимите узел дисплея с устройства.

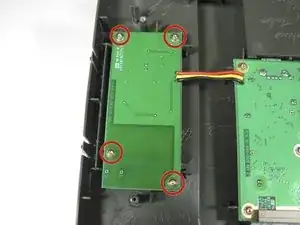

Удалите четыре винта Torx T6 длиной 7 мм.

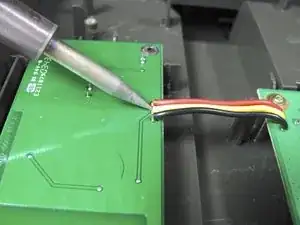

Отпа́йте три провода, подключённые к плате.

Извлеките плату питания из устройства.

Показанные провода фактически не были отпаяны, но теперь плата будет отделена от остальной части устройства.
