Замена основной платы Ceiva LF2003

Положите устройство на заднюю сторону и поверните так, чтобы база была обращена от Вас.

Удерживайте рамку пальцами под край рамки, а большие пальцы нажимают вниз на переднюю часть устройства.

Поднимите рамку пальцами и прижмите остальную часть устройства большими пальцами.

Снимите рамку и матовую панель с устройства.

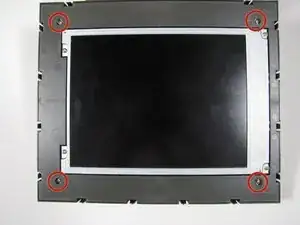

Выверните четыре винта Torx T6 длиной 7 мм.

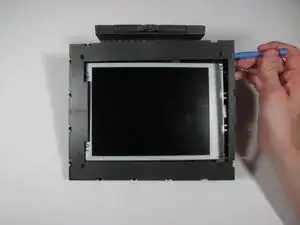

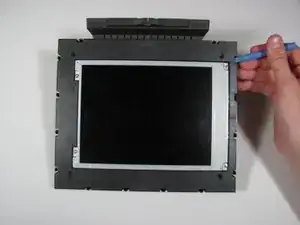

С помощью пластикового приспособления для открывания или пальцами подденьте рамку с любого края.

Снимите рамку с устройства.

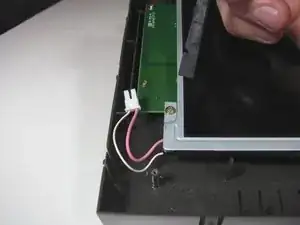

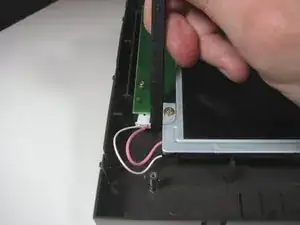

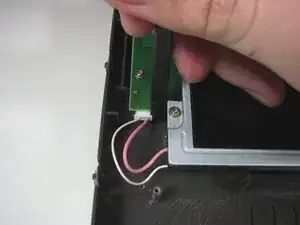

Отключите кабель, соединяющий дисплей с блоком питания, используя плоский конец лопатки, чтобы поддеть разъём и оттянуть его от платы.

Поочерёдно нажимайте на левую и правую сторону разъёма, чтобы избежать его повреждения.

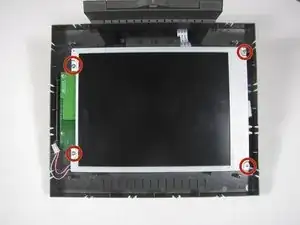

Выверните четыре винта Torx T6 длиной 7 мм.

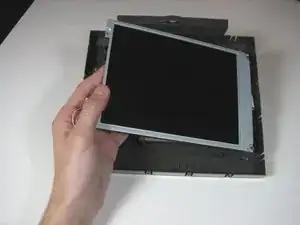

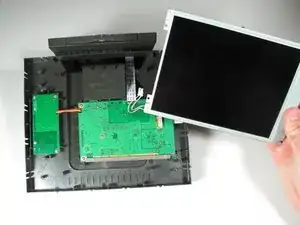

Поднимите дисплей с левого края и переверните дисплей.

Не поднимайте дисплей слишком быстро, так как он всё ещё подключён к основной плате с правой стороны.

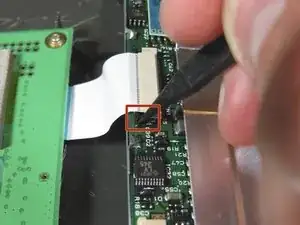

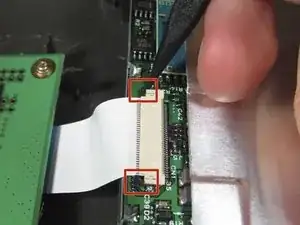

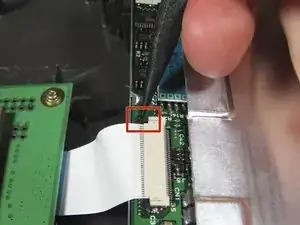

Используйте лопаточку, чтобы отсоединить ленточный кабель от дисплея, отжав чёрные фиксаторы от разъёма. По одному фиксатору с каждой стороны разъёма.

После освобождения обоих фиксаторов ленточный кабель должен легко выскользнуть.

Возможно, будет удобнее, если кто-то другой удержит дисплей, чтобы кабель не вырвался.

Снимите сборку дисплея с устройства.

Выверните пять винтов Torx T6 длиной 7 мм.

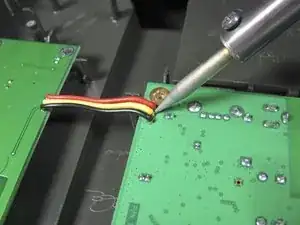

Отпаять три провода, соединяющие плату с блоком питания.

На фотографиях провода фактически не отпаяны.

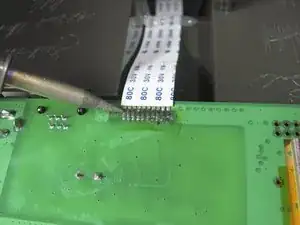

Отпаять все ленточные кабельные соединения от платы.

На фотографиях провода фактически не отпаяны.

Удалите плату из устройства.

На изображении плата всё ещё присоединена к проводам, но после отпаивания плата будет полностью освобождена от устройства.
