Замена подпружиненных контактов (pogo pins) в зарядной базе Ember Mug

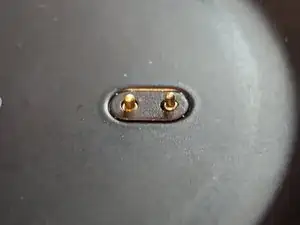

В зарядной базе находятся два подпружиненных контакта, также называемые pogo-пинами, которые передают питание от базы к кружке.

Со временем или при воздействии жидкости контакты могут окисляться или терять упругость, в результате чего теряется контакт и кружка перестаёт заряжаться.

Резиновая накладка на дне зарядной площадки закрывает винт Torx, который необходимо выкрутить, чтобы открыть площадку.

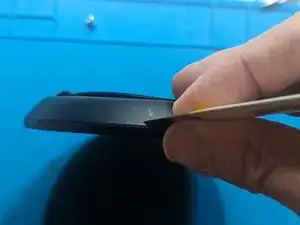

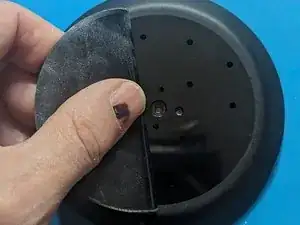

Отогните накладку достаточно, чтобы обнажить винт Torx.

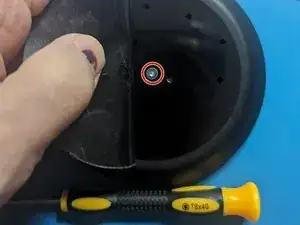

Используя отвёртку T8 Torx, выньте единственный фиксирующий винт.

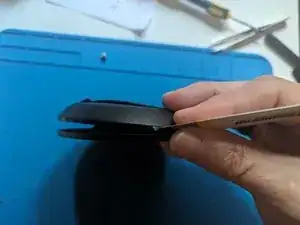

Вставьте металлический рычажный инструмент, например iSesamo, в шов между металлической крышкой и пластиковым основанием и аккуратно подденьте, чтобы открыть корпус.

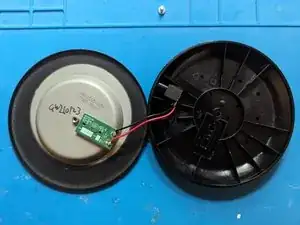

Здесь видно разделённые половинки, но они соединены проводкой.

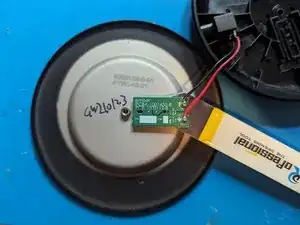

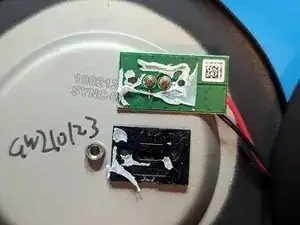

Плата закреплена на клее. С помощью рычажного инструмента аккуратно отделите плату от пластикового монтажного блока, на котором она установлена.

При сборке убедитесь, что вырез в пластиковом основании правильно располагается над платой.

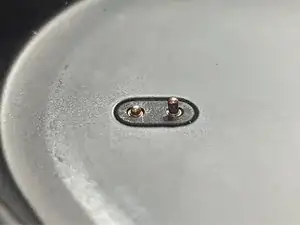

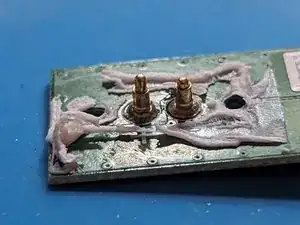

Здесь показан крупный план пина с неисправной пружиной справа и рабочего пина слева.

На этой модели высота пинов примерно 4,5 мм.

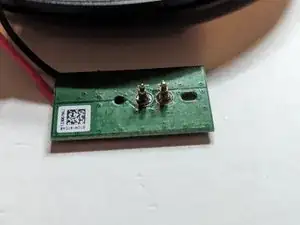

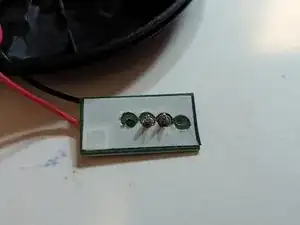

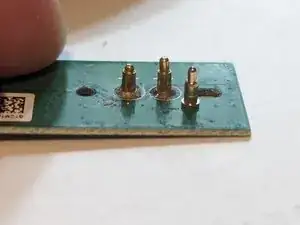

Заменяемый пин расположен рядом с оригиналами. Пока всё хорошо.

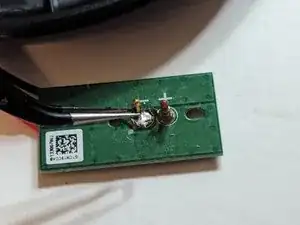

Нанесите флюс и распаяйте неисправный пин или пины.

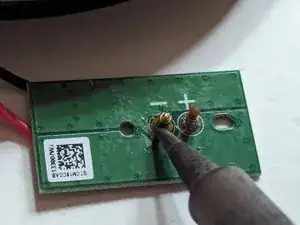

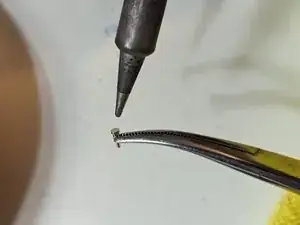

Олужьте заменяемый пин.

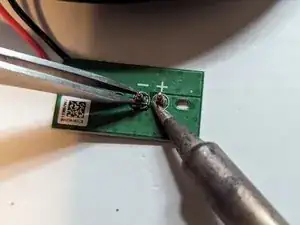

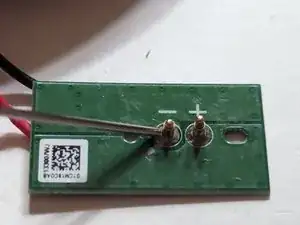

Используя минимальное количество припоя, припаивайте новый пин на место.

Клей удерживает детали вместе и также обеспечивает некоторую водозащиту.

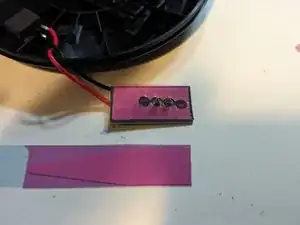

Я использовал клей для аккумуляторов iPhone, так как он очень похож на оригинальный клей, применённый в зарядной площадке.

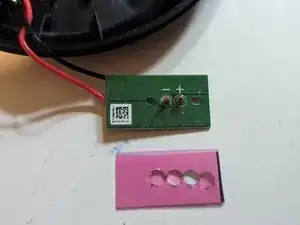

Приклейте плату к чёрной пластиковой монтажной подушке.

Собрано с новым пином на месте.

Финальный шаг — поместите кружку на зарядную базу.

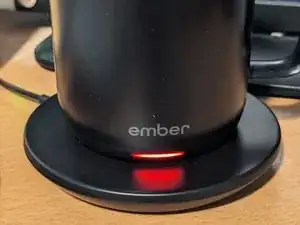

Успех — индикатор зарядки снова горит!
