Замена материнской платы Elegoo Mars 3

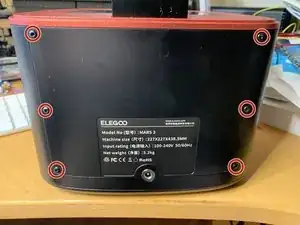

Удалите 6 винтов.

Саморезы 12,5 мм с шестигранным гнездом 2.0 мм

Используйте маленькую плоскую отвертку, лопаточку или аналогичный инструмент, чтобы приподнять крышку настолько, чтобы захватить её и потянув прямо назад, затем сложить вниз.

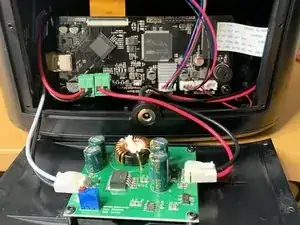

На внутренней стороне крышки установлена печатная плата с кабелями, соединяющими её с материнской платой внутри устройства. Хотя они не очень хрупкие, будьте осторожны, чтобы не повредить разъёмы.

Снимите разъёмы, аккуратно вытягивая их прямо наружу.

Убедитесь, что при сборке вы подключаете разъёмы в правильные гнёзда!

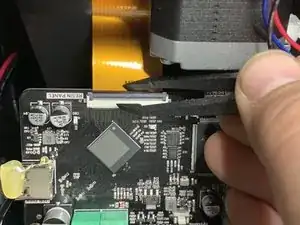

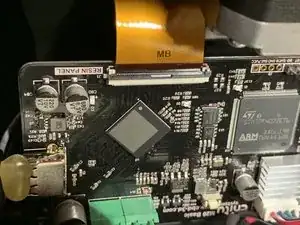

Используйте лопаточку или похожий инструмент (подойдёт ноготь, если доберётесь) чтобы освободить разъём панели с рамкой поли (resin panel connector), перевернув тёмно-серую часть на 90° вниз.

Аккуратно потяните кабель прямо вверх.

Будьте осторожны, чтобы не согнуть кабель!

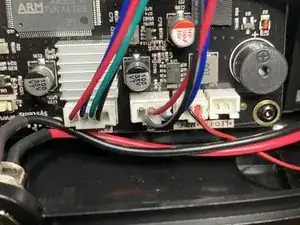

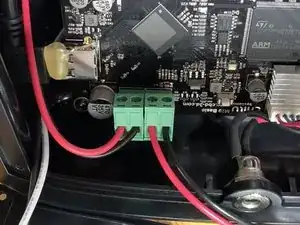

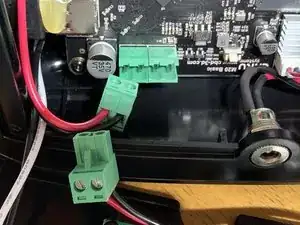

Снимите три разъёма кабелей в правом нижнем углу, вытягивая их прямо наружу.

Надёжно тяните за разъёмы, а не за кабели!

Если вы также заменяете концевой выключатель, сейчас хорошее время это сделать.

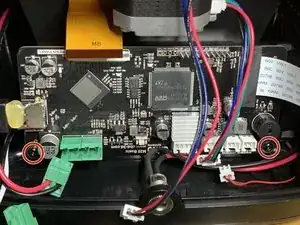

Снимите два винта, крепящие материнскую плату к корпусу.

Саморезы 7,5 мм с шестигранным гнездом 2.0 мм

К материнской плате всё ещё подключены кабель сенсорного экрана справа и USB-кабель слева.

Используйте пинцет, чтобы захватить и снять ленту, закрывающую разъём сенсорного экрана.

Эту ленту можно перенести и повторно использовать на новой материнской плате.

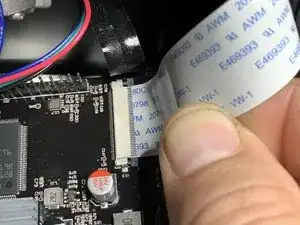

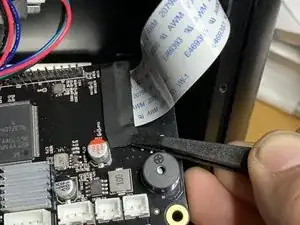

Используйте лопаточку или аналогичный инструмент, чтобы разблокировать разъём, отодвинув тёмно-серую часть вправо, от разъёма, как сверху, так и снизу.

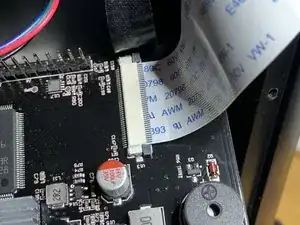

Обратите внимание, насколько глубоко кабель вставлен в разъём. При повторной установке кабеля на новой материнской плате бывает трудно почувствовать, полностью ли он вставлен.

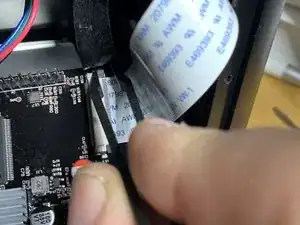

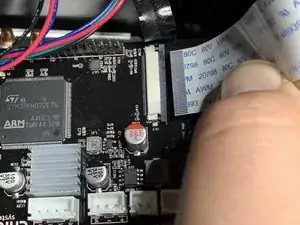

Удалите кабель, вытянув его вправо из разъёма.

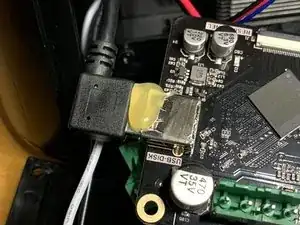

Отключите USB-кабель.

В моём случае клей прилип не к кабелю USB, а только к разъёму на материнской плате, поэтому я смог просто вытащить его, не удаляя клей. При необходимости вы можете поддеть клеевую каплю лопаточкой или аналогичным инструментом.

При сборке снова склеивать их вместе не обязательно.
